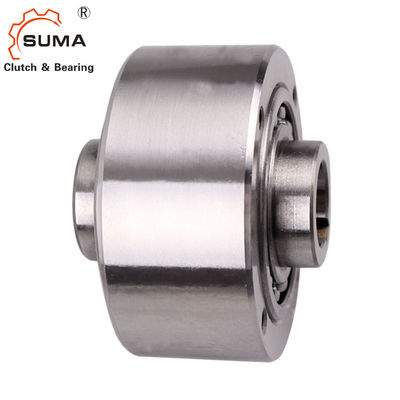

GL Series GL12 GLP12 Sprag H6 Tolerance 55Nm Backstop Cam Clutch
  • GL Series GL12 GLP12 Sprag H6 Tolerance 55Nm Backstop Cam Clutch
  • GL Series GL12 GLP12 Sprag H6 Tolerance 55Nm Backstop Cam Clutch
  • GL Series GL12 GLP12 Sprag H6 Tolerance 55Nm Backstop Cam Clutch
  • GL Series GL12 GLP12 Sprag H6 Tolerance 55Nm Backstop Cam Clutch
GL Series GL12 GLP12 Sprag H6 Tolerance 55Nm Backstop Cam Clutch

GL Series GL12 GLP12 Sprag H6 Tolerance 55Nm Backstop Cam Clutch

مكان المنشأ الصين
اسم العلامة التجارية SUMA
إصدار الشهادات ISO SGS
رقم الموديل GL12 GLP12
تفاصيل المنتج
اسم المنتج:
تحمل مخلب الكامة GL12 GLP12
تحمل أيد:
نعم
مادة:
تحمل الصلب GCr15
مقاس:
12 * 62 * 42 ملم
قدرة عزم الدوران:
55 نيوتن متر
ضمان:
سنة واحدة
طَرد:
صندوق كرتوني / صندوق خشبي
وزن:
0.5 كجم
تسليط الضوء:

GLP12 Cam Clutch

,

H6 Tolerance Cam Clutch

,

GL12 Cam Clutch Bearing

شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
USD80-USD120 PER PIECE
تفاصيل التغليف
صندوق كرتوني / صندوق خشبي
وقت التسليم
7-15 يوم
شروط الدفع
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض
1000 قطعة في الشهر
وصف المنتج

القابض GL12 GLP12 Sprag H6 التسامح 55Nm Backstop Cam Clutch

سمات

عجلات حرة من نوع GL لديها 160 .. سلسلة الكرات التي تستخدم لتوسيط السباق الداخلي مع السباق الخارجي.تنتقل قوى عزم الدوران من العمود إلى السباق الداخلي عن طريق المفتاح ومن السباق الخارجي إلى المنطقة الخارجية عن طريق البراغي.يجب أن تكون التفاوتات المسموح بها في العمود h6 أو j6 والتفاوتات في مفتاح السباق الخارجي h7.يجب استخدام زيت التشحيم أو التشحيم على العجلات الحرة قبل التشغيل ، باتباع الإرشادات الواردة في الصفحة 12. يتم تزويد كل عجلة حرة بحاشيتين للورق يجب إدخالهما بين السباق الخارجي والشفاه.إذا لم يتم استخدامها ، فقد تتضرر العجلة الحرة بشدة.

البيانات الفنية

اسم المنتج GL GLP طريقة واحدة Sprag Bearing
نموذج GL GLP
مادة GCr15
طَرد صندوق كرتوني / صندوق خشبي ، بكرة ، إلخ
شروط الدفع TT.L / C ، D / A ، D / P ، ويسترن يونيون
موعد التسليم 2-4 أيام للعينة ، 7 أيام لأمر كبير

الأبعاد والقدرات

مودل درهم 7 درهم 6 إل L1 L2 D1 د 2 د 3 ض ز *
nMAX دقيقة -1		 TN مقاومة
عزم الدوران		 وزن
مم داخلي
سباق		 الخارجي
سباق		 نانومتر نانومتر كلغ
GL 12 12 62 42 27 20 42 20 51 3 ɸ5.5 4000 5600 55 0.11 0.5
GL 15 15 68 52 32 28 47 25 56 3 م 5 3700 5300 125 0.15 0.8
GL 20 20 75 57 39 34 55 30 64 4 م 5 2700 4600 181 0.18 1.0
GL 25 25 90 60 40 35 68 40 78 4 م 6 2200 3600 288 0.36 1.5
GL 30 30 100 68 48 43 75 45 87 6 م 6 1800 3300 500 0.40 2.2
GL 35 35 110 74 51 45 80 50 96 6 م 6 1500 3000 735 0.60 3.0
GL 40 40 125 86 59 53 90 55 108 6 م 8 1200 2600 1040 0.84 4.6
GL 45 45 130 86 59 53 95 60 112 8 م 8 1000 2400 1125 0.94 4.7
GL 50 50 150 94 72 64 110 70 132 8 م 8 850 2200 2125 1.28 7.2
GL 55 55 160 104 72 66 115 75 138 8 م 10 750 2000 2625 1.50 8.6
GL 60 60 170 114 89 78 125 80 150 10 م 10 650 1900 3500 1.60 10.5
GL 70 70 190 134 108 95 140 90 168 10 م 10 550 1700 5750 3.60 13.5
GL 80 80 210 144 108 100 160 105 185 10 م 10 500 1600 8500 3.60 18.2
GL 90 90 230 158 125 115 180 120 206 10 م 12 450 1500 14500 6.80 28.5
GL 100 100 270 182 131 120 210 140 240 10 م 16 350 1250 20000 8.80 42.5
GL 120 120 310 202 152 140 240 160 278 12 م 16 300 1100 25000 12.00 56.0
GL 130 130 310 212 168 152 240 160 278 12 م 16 250 1000 31250 12.50 65.0
GL 150 150 400 246 194 180 310 200 360 12 م 20 200 800 70000 13.50 138.0
t mAX = 2 x T n
keyway dIn 6885 صفحة 1
* يحتوي GL12 على 3 × ø5،5 من خلال فتحات
1) السباق الداخلي أسرع من السباق الخارجي
2) السباق الخارجي أسرع من السباق الداخلي
مودل درهم 7 درهم 6 إل L1 L2 D1 د 2 د 3 ض ز * BH8 ر
nMAX دقيقة -1		 TN مقاومة
عزم الدوران		 وزن
مم مم داخلي
سباق		 الخارجي
سباق		 نانومتر نانومتر كلغ
GLP 12 12 62 42 27 20 42 20 51 3 ɸ5.5 4 2 4000 5600 55 0.11 0.5
GLP 15 15 68 52 32 28 47 25 56 3 م 5 5 3 3700 5300 125 0.15 0.8
GLP 20 20 75 57 39 34 55 30 64 4 م 5 6 3.5 2700 4600 181 0.18 1.0
GLP 25 25 90 60 40 35 68 40 78 4 م 6 8 4 2200 3600 288 0.36 1.5
30 GLP 30 100 68 48 43 75 45 87 6 م 6 8 4 1800 3300 500 0.40 2.2
GLP 35 35 110 74 51 45 80 50 96 6 م 6 10 5 1500 3000 735 0.60 3.0
GLP 40 40 125 86 59 53 90 55 108 6 م 8 12 5 1200 2600 1040 0.84 4.6
GLP 45 45 130 86 59 53 95 60 112 8 م 8 14 5.5 1000 2400 1125 0.94 4.7
GLP 50 50 150 94 72 64 110 70 132 8 م 8 14 5.5 850 2200 2125 1.28 7.2
GLP 55 55 160 104 72 66 115 75 138 8 م 10 16 6 750 2000 2625 1.50 8.6
GLP 60 60 170 114 89 78 125 80 150 10 م 10 18 7 650 1900 3500 1.60 10.5
GLP 70 70 190 134 108 95 140 90 168 10 م 10 20 7.5 550 1700 5750 3.60 13.5
GLP 80 80 210 144 108 100 160 105 185 10 م 10 22 9 500 1600 8500 3.60 18.2
GLP 90 90 230 158 125 115 180 120 206 10 م 12 25 9 450 1500 14500 6.80 28.5
GLP 100 100 270 182 131 120 210 140 240 10 م 16 28 10 350 1250 20000 8.80 42.5
GLP 120 120 310 202 152 140 240 160 278 12 م 16 32 11 300 1100 25000 12.00 56.0
GLP 130 130 310 212 168 152 240 160 278 12 م 16 32 11 250 1000 31250 12.50 65.0
GLP 150 150 400 246 194 180 310 200 360 12 م 20 36 12 200 800 70000 13.50 138.0

t mAX = 2 x T n
keyway dIn 6885 صفحة 1
* يحتوي GLP12 على 3 × ø5،5 من خلال فتحات
1) السباق الداخلي أسرع من السباق الخارجي
2) السباق الخارجي أسرع من السباق الداخلي

الصور

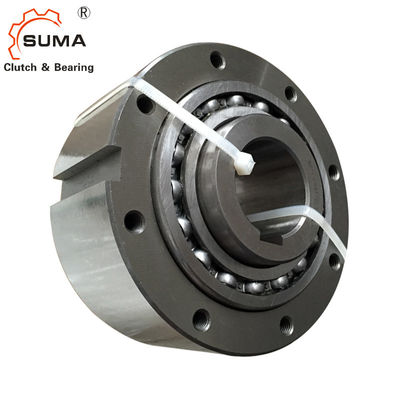

GL Series GL12 GLP12 Sprag H6 Tolerance 55Nm Backstop Cam Clutch 2

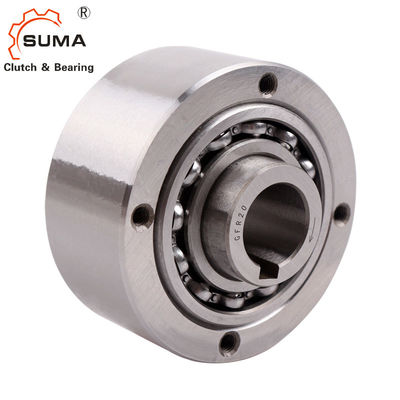

GL Series GL12 GLP12 Sprag H6 Tolerance 55Nm Backstop Cam Clutch 3

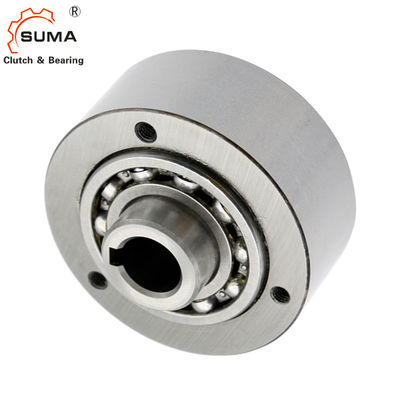

GL Series GL12 GLP12 Sprag H6 Tolerance 55Nm Backstop Cam Clutch 4
