| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | BREU30 (ك) -ك |

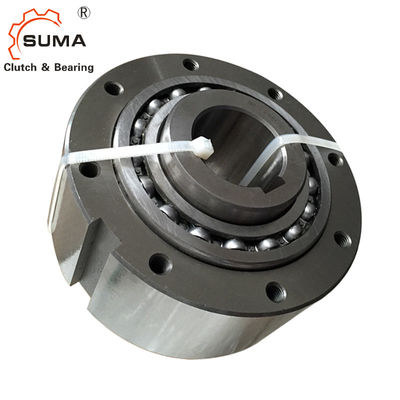

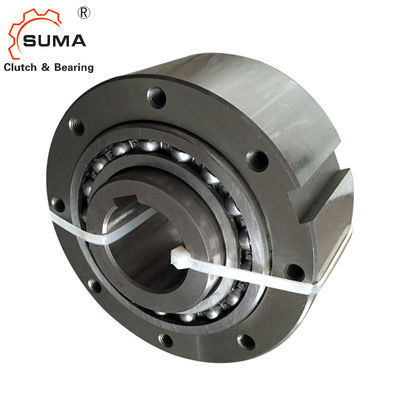

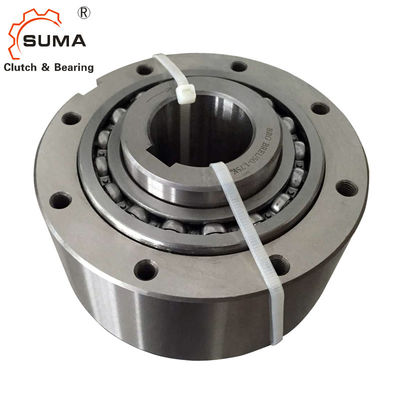

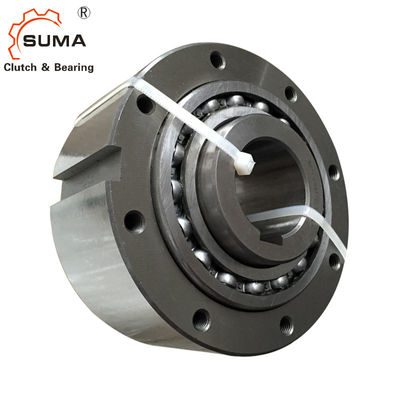

BREU30 (K) -C محمل كامة عجلة حرة مع شحم
تشحيم
تحتاج قوابض الكامة من سلسلة BREU إلى صيانة دورية وتزييت لكل من المحمل لتوفير الحد الأقصى
الأداء طوال فترة خدمتهم.سيؤدي الافتقار إلى الصيانة والتزييت الموصوفين إلى تقصير
العمر الافتراضي لقابض الكامة وقد يتسبب في أضرار ميكانيكية غير ضرورية.
الأبعاد والقدرات
| نموذج | حجم تجويف | كيواي | أ | ب | ج | د | ه | F | جي | ح | أنا | ي | س | وزن |
| H7 | سباق داخلي | h7 | كلغ | |||||||||||
| BREU30 (ك) -ك | 30 | 8 × 3.3 | 109.9 | 137 | 100 | 73 | 28 | 19.3 | 5.9 | 62.5 | 76 | 8.7 | 9.7 | 5.9 |
| BREU35 (ك) -ج | 35 | 10 × 3.3 | 127.7 | 152 | 110 | 83 | 40 | 28.3 | 8.7 | 63.5 | 79 | 11.7 | 11.5 | 8.5 |
| BREU40 (K) -C | 40 | 12 × 3.3 | 132.7 | 164 | 125 | 83 | 40 | 28.3 | 6.7 | 68.5 | 86 | 11.7 | 11.5 | 10.5 |
| BREU45 (ك) -ج | 45 | 14 × 3.8 | 132.7 | 176 | 130 | 83 | 40 | 28.3 | 6.7 | 68.5 | 86 | 11.7 | 11.5 | 11.2 |
| BREU50 (ك) -ك | 50 | 14 × 3.8 | 142.2 | 200 | 150 | 83 | 40 | 28.3 | 8.2 | 78 | 94 | 11.7 | 11.5 | 15.6 |
| BREU55 (K) -C | 55 | 16 × 4.3 | 159.8 | 219 | 160 | 107 | 45 | 30.4 | 10.8 | 84 | 104 | 14.6 | 15.2 | 21.8 |
| BREU60 (ك) -ك | 60 | 18 × 4.4 | 176.8 | 235 | 170 | 107 | 45 | 30.4 | 11.8 | 101 | 120 | 14.6 | 15.2 | 26.4 |
| BREU70 (ك) -ج | 70 | 20 × 4.9 | 189.3 | 251 | 190 | 107 | 45 | 30.4 | 10.3 | 113.5 | 134 | 14.6 | 15.2 | 33 |
| BREU80 (ك) -ك | 80 | 22 × 5.4 | 196.8 | 267 | 210 | 107 | 45 | 30.4 | 7.8 | 121 | 144 | 14.6 | 15.2 | 41 |
من دون غطاء.
2. قم بتركيب القابض بشكل غير محكم على العمود عالي السرعة في البداية.
3. قم بمحاذاة كلا العجلة المسننة بدقة عن طريق التحقق من وجود حافة مستقيمة على أسنان كلا العجلة المسننة.
4. تحقق مما إذا كانت الفجوة (S) بين العنان المسننة صحيحة ، ثم لف السلسلة حول
العجلة المسننة.
5. حدد اليد اليمنى (RH) أو اليد اليسرى (LH) كاتجاه تجاوز السباق الداخلي من وجهة نظر جانب القابض
(*) عند الطلب.انظر الرسم أعلاه.
6. التشحيم نفسه لسلسلة أسطوانة Tsubaki ضروري لسلسلة التوصيل.
7. تأكد من أن السلسلة مغلقة بشكل صحيح من خلال رابط توصيل وأن المشبك الزنبركي مغلق
في نفس اتجاه دوران السباق الخارجي.
| ماركة | درجة الحرارة المحيطة | |
| –5 درجة مئوية ~ + 40 درجة مئوية | –40 درجة مئوية ~ + 40 درجة مئوية | |
| اسو | - | منارة 325 |
| موبيل | - | درجة حرارة موبيل SHC100 |
| صدَفَة | Alvania Grease S2 | Alvania Grease RA |
| BP | إنرجريس LS2 | إنارجريس LT2 |
| المجموع | مالتيس 2 | إيروجريس 22 |
ملحوظة:لا تستخدم الشحم الذي يحتوي على إضافات EP.
خيارات E1 ~ E7 مزودة بمسامير للتثبيت وحلمة التشحيم.
اعمال صيانة
يتم تشحيم قوابض الكامة من سلسلة BREU في المصنع ويجب إعادة تشحيمها كل ثلاثة أشهر لكلا المحامل بعد التثبيت.اتبع الإجراء أدناه.
1. قم بفك برغي التثبيت الموجود في الحافة أو ذراع عزم الدوران أو الغطاء.
2. ضخ كميات متساوية من الشحم في المحمل من حلمة الشحوم.راجع جدول حجم الشحوم لمعرفة الكمية الصحيحة.
3. قم بتشغيل Cam Clutch مفككًا لمدة 20 إلى 30 دقيقة مع فك المسمار.سوف تتدفق الشحوم الزائدة في منطقة القابض من الفتحات المسننة.احرص على تجنب الإفراط في التشحيم.الكثير من الشحوم في
سوف يتسبب القابض في تشغيله ساخناً ، والتدخل في عمل القابض ، وقد يؤدي إلى تلف ميكانيكي.
4. امسح الشحوم الزائدة وأعد تثبيت مسمار التثبيت.
