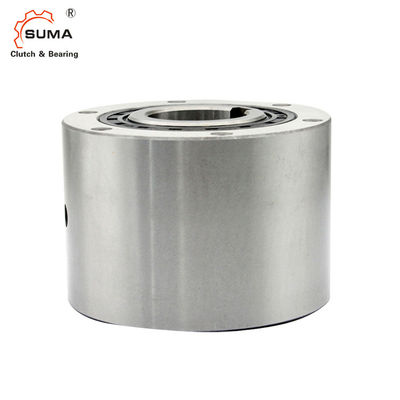

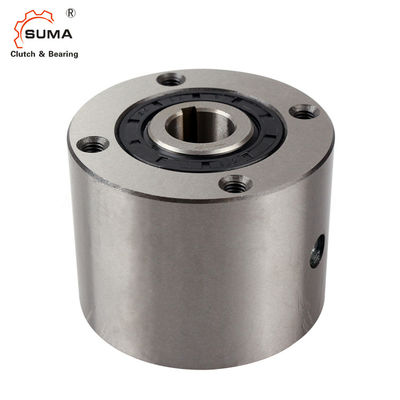

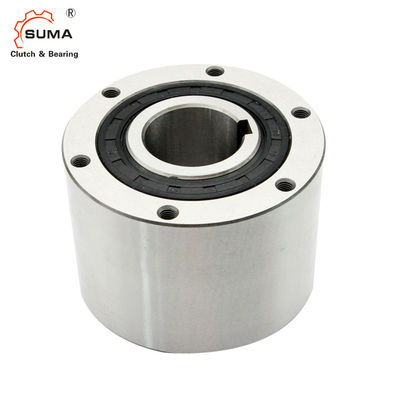

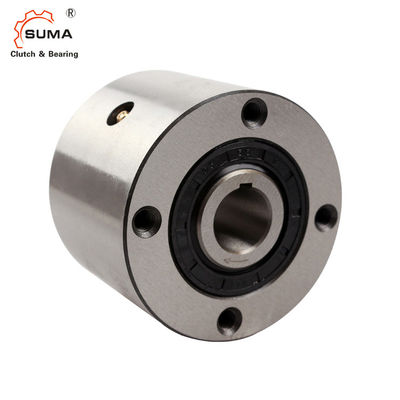

MX22 Press Fit 80 مللي متر عجلة حرة 1200 دورة في الدقيقة كام مخلب تحمل
عند تركيب القابض على عمود ، قم بالضغط على طرف سباق القابض الداخلي ، ولكن ليس على السباق الخارجي أبدًا.
يوفر الاختيار الصحيح لـ Cam Clutch أداء فهرسة دقيقًا.قد تكون هناك حاجة أيضًا إلى جهاز فرملة وجهاز دعم للحصول على أداء أكثر دقة.
يجب أن يكون تفاوت تجويف المحور H6 أو H7.
الأبعاد والقدرات
نموذج | عزم الدوران سعة |
الأعلى. الفهرسة |
حجم تجويف | أ | ب (h7) |
ج | PCD د |
ه | F | س |
تشحيم ملعب كورة قدم |
التعطيل داخلي سباق |
يجر عزم الدوران |
نفط | وزن | |
ضياء. | كيواي | |||||||||||||||
(N · م) | (دورة / دقيقة) | (كجم · م 2) | (N · م) | (مل) | (كلغ) | |||||||||||
MX22 | 78.4 | 1200 | 22 | 6 × 2.8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | M6XP1.0 | 0.00015 | 0.47 | 80 | 3.3 |
MX35 | 235 | 1200 | 35 | 10 × 33 | 90 | 125 | 87 | 110 | 12 | 50 | 16 | M6XP1.0 | 0.000625 | 1.36 | 110 | 6.4 |
MX50 | 441 | 1200 | 50 | 14 × 3.8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | M8XP1.25 | 0.00275 | 2.68 | 190 | 10.6 |
MX70 | 784 | 1200 | 70 | 20 × 4.9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | M8XP1.25 | 0.013 | 5.15 | 340 | 21.3 |
التركيب والاقتران
التثبيت والاستخدام
1. للتركيب ، أدخل القابض في تجويف محور البكرة أو الترس أو ذراع عزم الدوران وقم بلف البراغي (شد عالٍ) في الفتحات المسننة في الوجه النهائي للقابض.انظر التوضيح على اليمين.
2. تلزم ملاءمة الضغط لقوابض سلسلة MX لتطبيقات الفهرسة ، لكن لا تتجاوز 0.025 مم عند الضغط على المناسب.
3. اضبط جانب المفتاح ليناسب مجرى المفتاح بإحكام ، لكن اترك مسافة خلوص بين الجزء العلوي من المفتاح والمفتاح.
