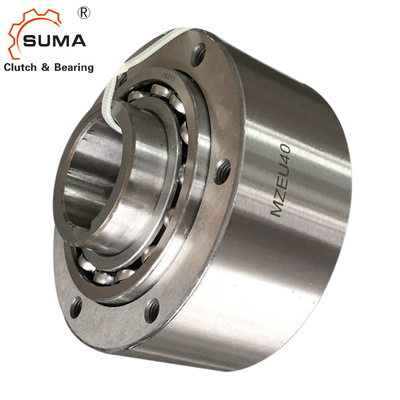

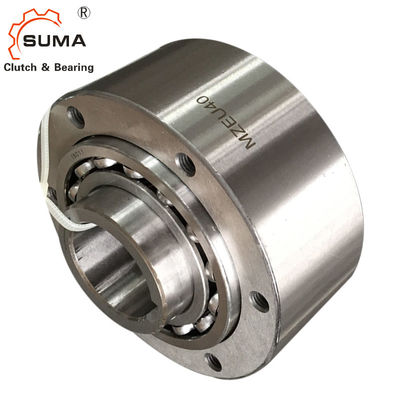

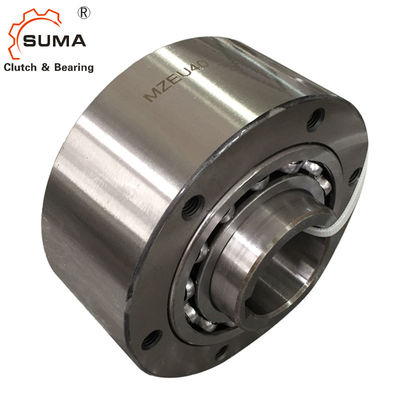

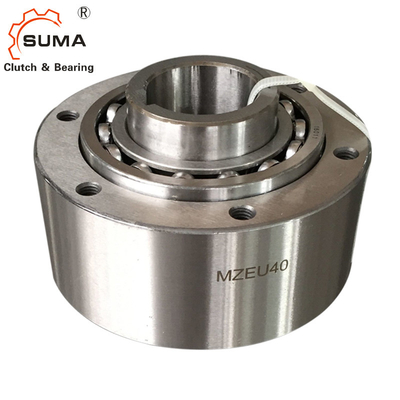

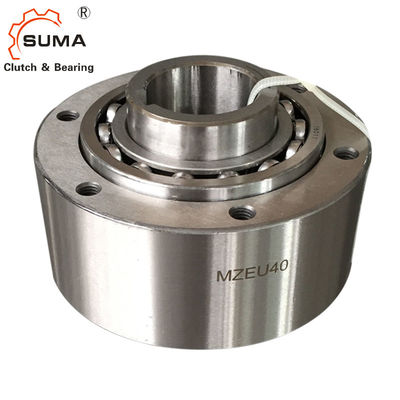

MZEU12 الصلب GCr15 طريقة واحدة سبراج 60 نيوتن متر كام باكستوب القابض
1. النموذج رقم MZEU12 إلى MZEU80 مشحم مسبقًا ولا يتطلب أي تزييت.
نطاق درجة حرارة التشغيل هو -40 درجة مئوية إلى +40 درجة مئوية.
يتطلب الطراز رقم MZEU90 إلى MZEU150 تزييتًا بالزيت.
2. يمكن استخدام نموذج رقم MZEU12 إلى MZEU80 وعوامل نقل عزم الدوران الأخرى مع الحافة القياسية.
3. نوصي بتسامح العمود مع h7 ، ويكون مجرى المفتاح ISO R773 (DIN 6885.1) قياسيًا.
4. نوصي بتسامح E H7 للعجلة المسننة والأجزاء الأخرى.
5. نظف سطح كلا طرفي السباق الخارجي وأسطح التلامس للحافة والعجلة المسننة والأجزاء الأخرى.
الأبعاد والقدرات
نموذج |
عزم الدوران سعة |
الأعلى.التجاوز |
يجر عزم الدوران |
حجم تجويف |
كيواي |
أ |
ب |
ج |
د |
ه |
F |
جي |
هجرية |
ك |
إل |
وزن |
|
ن م | ص / دقيقة | ص / دقيقة | ن م | H7 | سباق داخلي | h7 | PCD | ج | (كلغ) | ||||||||
MZEU12 (ك) | 60 | 2000 | 1،000 | 0.20 | 12 | 4x1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05.5 | - | 0.8 | 0.5 |
MZEU15 (ك) | 100 | 1800 | 900 | 0.20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0.8 | 0.8 |
MZEU20 (ك) | 245 | 1600 | 700 | 0.29 | 20 | 6 × 2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0.8 | 1.2 |
MZEU25 (ك) | 425 | 1600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - م 6 | 10 | 0.8 | 1.8 |
MZEU30 (ك) | 735 | 1500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - م 6 | 10 | 1.0 | 2.6 |
MZEU35 (ك) | 1015 | 1400 | 300 | 0.49 | 35 | 10x3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - م 6 | 12 | 1.0 | 3.2 |
MZEU40 (ك) | 1350 | 1400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - م 8 | 14 | 1.3 | 4.8 |
MZEU45 (ك) | 1620 | 1400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - م 8 | 14 | 1.3 | 6.2 |
MZEU50 (ك) | 2070 | 1300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - م 8 | 14 | 1.3 | 8.2 |
MZEU55 (ك) | 2400 | 1300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1.5 | 9.5 |
MZEU60 (ك) | 2950 | 1200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1.5 | 12.3 |
MZEU70 (ك) | 4210 | 1100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1.8 | 18.1 |
MZEU80 (ك) | 5170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1.8 | 23.1 |
MZEU90 (ك) | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2.0 | 28.1 |
MZEU100 (ك) | 17600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2.0 | 46.3 |
MZEU130 (ك) | 24500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2.5 | 70.2 |
MZEU150 (ك) | 33800 | 240 | 80 | 8.13 | 150 | 36 × 8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2.5 | 146.3 |
التركيب والاقتران
6. للنموذج رقم & رسقوو ؛ ق.من MZEU90 إلى MZEU150 ، ضع مادة لاصقة مانعة للتسرب على سطح العرق الخارجي عند كلا الطرفين.
7. تحقق من اتجاه الدوران.
8. عند تثبيت الفلنجات القياسية ، والعجلات المسننة وغيرها من المعدات على القابض ، قم بتثبيتها حول المحامل وربط المسامير في طرفي السباق الخارجي.
9. من خلال تثبيت كل من الحافة والعجلة المسننة على الجانب المعاكس ، يمكن تغيير اتجاه الدوران.
10. عند تركيب القابض على العمود ، اضغط على العرق الداخلي ولكن ليس على السباق الخارجي أبدًا.
11. لتطبيقات الفهرسة عالية السرعة (أكثر من 50 c / m) يوصى باستخدام نوع نابض قوي.
12. نموذج رقم الوصف
MZEU ك
لا علامة: لا يوجد مفتاح على السباق الخارجي.
K: Keyway في السباق الخارجي.
