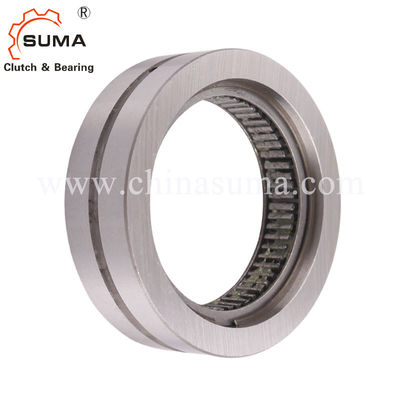

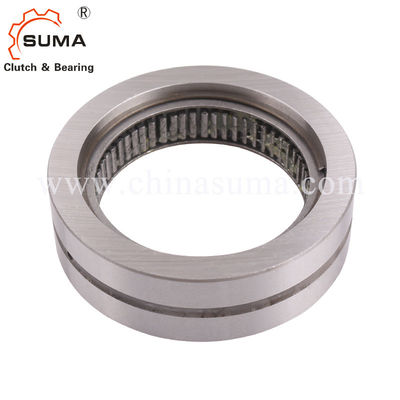

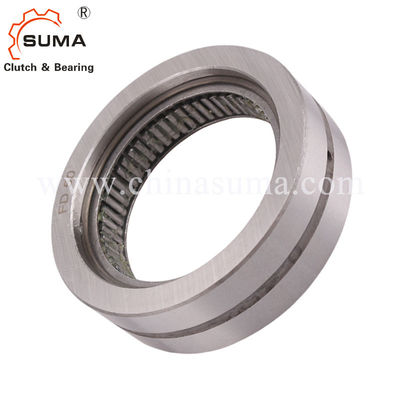

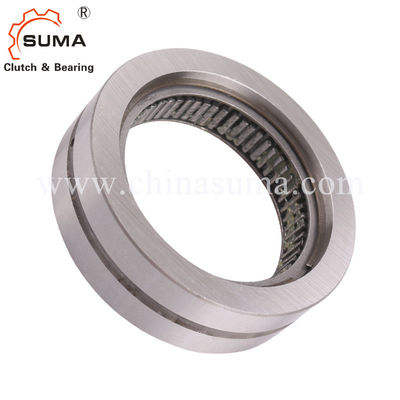

FD12 1 القابض الاتجاهي Backstop Freewheel Sprag Type Clutch
سمات
العجلات الحرة الداخلية FD هي عجلات رشاشة حرة بدون حلقة داخلية.يتم استخدام العمود الأرضي المقوى للعميل كمسار داخلي.
تُستخدم العجلات الحرة FD على النحو التالي:
➧ باكستوبس
➧مقبض الجري ➧فهرسة العجلات الحرة
لا يحتوي النوع والنوع القياسيان مع الطحن P لزيادة عمر الخدمة ودقة الفهرسة على دعم المحمل.في حالة النوع القياسي ، تم استبدال كل رشاش ثانٍ بأسطوانة أسطوانية ؛يمكن أن تقبل هذه العجلة الحرة قوى شعاعية.
عزم الدوران الاسمي يصل إلى 2400 نيوتن متر.يتم نقل عزم الدوران على الحلقة الخارجية عن طريق الضغط المناسب.
الأبعاد والقدرات
حر حجم العجلة |
يكتب |
نوم inal تور كيو |
الأعلى. سرعة حلقة مجانية كعوب / يدير دقيقة -1 |
الخارجي حلقة مجانية كعوب / يدير دقيقة -1 |
يكتب |
نوم إينال تور كيو |
الأعلى. سرعة حلقة مجانية كعوب / أشواط دقيقة -1 |
الخارجي جرس مجاني كعوب / أشواط دقيقة -1 |
تحمل الدعم ج |
حمل تصنيف |
يكتب |
نوم إينال تور كيو |
ي مم |
ب مم |
د مم |
ك مم |
وي ght |
FD12 | CFH | 11 | 4225 | 4250 | CFR | 6 | 4225 | 4250 | 7600 | 4200 | CFP | 5 | 12 | 16 | 34 | 45 | 0،1 |
FD15 | CFH | 16 | 3875 | 3225 | CFR | 8 | 3875 | 3225 | 7800 | 4200 | CFP | 7 | 15 | 20 | 37 | 50 | 0،1 |
FD20 | CFH | 28 | 3375 | 3450 | CFR | 14 | 3375 | 3450 | 8320 | 4200 | CFP | 12 | 20 | 20 | 42 | 55 | 0،1 |
فد 25 | CFH | 48 | 2900 | 3050 | CFR | 24 | 2900 | 3050 | 10700 | 5600 | CFP | 21 | 25 | 20 | 47 | 60 | 0،1 |
فد 30 | CFH | 75 | 2525 | 2675 | CFR | 36 | 2525 | 2675 | 12900 | 7000 | CFP | 32 | 30 | 20 | 52 | 65 | 0،1 |
FD40 | CFH | 160 | 900 1 | 2150 | CFR | 71 | 900 1 | 2150 | 15000 | 8400 | CFP | 71 | 40 | 22 | 62 | 80 | 0،1 |
FD50 | CFH | 260 | 1475 | 1775 | CFR | 120 | 1475 | 1775 | 18400 | 11300 | CFP | 120 | 50 | 22 | 72 | 95 | 0،2 |
FD65 | CFH | 430 | 1200 | 550 1 | CFR | 200 | 1200 | 550 1 | 21400 | 14100 | CFP | 210 | 65 | 25 | 90 | 120 | 0،3 |
FD80 | CFH | 650 | 950 | 1350 | CFR | 300 | 950 | 1350 | 23800 | 17800 | CFP | 320 | 80 | 25 | 110 | 140 | 0،6 |
FD105 | CFH | 2400 | 800 | 1175 | CFR | 1100 | 800 | 1175 | 48600 | 45000 | CFP | 1200 | 105 | 35 | 130 | 165 | 0،7 |
الحد الأقصى لعزم الدوران القابل للنقل هو ضعف عزم الدوران الاسمي المحدد.راجع الصفحة 14 لتحديد عزم الدوران المختار.
تنطبق قيم السرعة القصوى المذكورة أعلاه على ظروف التثبيت كما هي معطاة للعجلات الحرة الكاملة.إذا كانت ظروف التثبيت الفعلية معروفة ، فقد يُسمح بسرعات أعلى
في ظل ظروف معينة.
التركيب والاقتران
مثال تطبيقى
اثنان من العجلات الحرة الداخلية FD 40 CFR من النوع القياسي مع دعم المحمل كتجاوز c lutches في محرك بكرات النقل في وحدة توزيع ackaging.في التشغيل العادي ، يتم تشغيل بكرات النقل بواسطة العجلات الحرة التي تعمل في عملية القيادة.في محطة الانسحاب ، يمكن أن تنزلق الحزم القادمة بسهولة حيث يتم تجاوز محرك الأقراص بواسطة العجلة الحرة (عملية التدوير الحر).
تصاعد
عجلات حرة داخلية FD في النوع القياسي والنوع مع طحن P بدون دعم تحمل.يجب على العميل توفير محاذاة متحدة المركز للحلقة الداخلية والخارجية.يجب ملاحظة نفاد الذبابة (TIR).يتم نقل عزم الدوران على الحلقة الخارجية عن طريق الضغط المناسب.من أجل نقل عزم الدوران المحدد في الجدول ، يجب استيعاب الحلقة الخارجية في مبيت بقطر خارجي K. الغلاف مصنوع من الفولاذ أو الحديد الزهر الرمادي بأدنى جودة GG-20.عند استخدام مواد مبيت أخرى أو أقطار خارجية أصغر ، نحثك على الاتصال بنا بخصوص عزم الدوران القابل للنقل.يجب أن يكون تحمل تجويف السكن D هو ISO P6.يرجى ملاحظة النقاط الفنية في الصفحة 118 بخصوص مسار الرش (العمود).درجة حرارة التشغيل المسموح بها للعجلة الحرة هي - 40 درجة مئوية إلى 80 درجة مئوية.
تشحيم
يجب توفير تزييت الزيت بالجودة المحددة.
مثال على الطلب
حجم عجلة حرة FD 12 ، النوع القياسي: & bull؛FD 12 CFH
