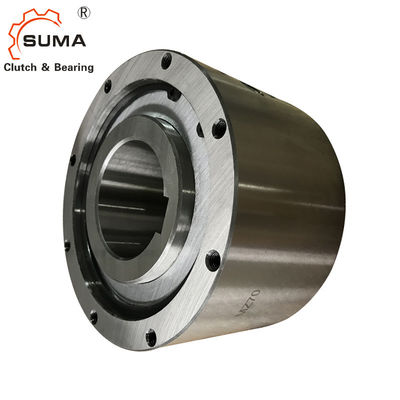

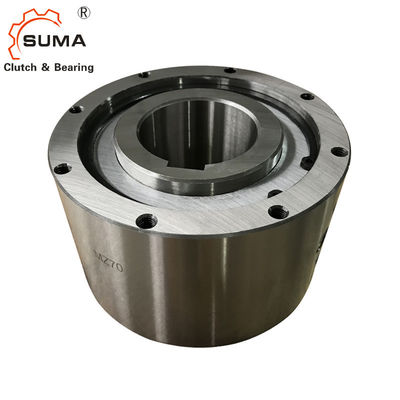

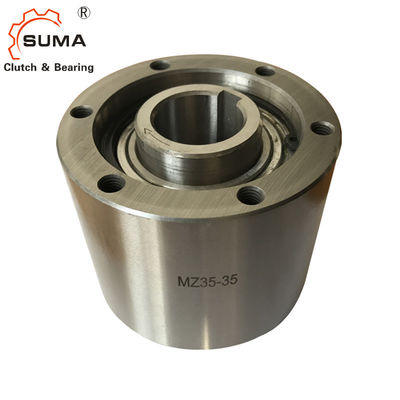

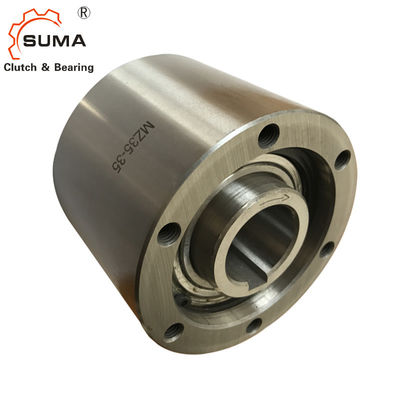

MZ30G 76 مللي متر سماكة دعم كام تحمل القابض
سمات
أنواع MZ-G مناسبة للتطبيقات الداعمة أو تجاوز تطبيقات القابض.محيط السباق الخارجي النهاية الأرضية.
البيانات الفنية
بند | MZ30G |
مادة | GCr15 |
تتحمل ديا. | 30 ملم |
ديا الخارجي. | 100 ملم |
عرض | 76 ملم |
قدرة عزم الدوران | 735 نيوتن |
وزن | 3.2 كجم |
طَرد | صندوق كرتوني ، صندوق خشبي أو حسب متطلباتك |
الأبعاد والقدرات
نموذج
|
عزم الدوران | ماكس | الأعلى. | يجر | |
سعة |
داخلي سباق |
الخارجي سباق |
الفهرسة | عزم الدوران | |
(N · م) | (ص / دقيقة) | (دورة / دقيقة) | (N · م) | ||
MZ15G | 186 | 2200 | 900 | 150 | 0.2 |
MZ17G | 215 | 2000 | 800 | 150 | 0.2 |
MZ20G | 323 | 1900 | 700 | 150 | 0.29 |
MZ30G-22 | 735 | 1800 | 500 | 150 | 0.39 |
MZ30G-25 | |||||
MZ30G | |||||
MZ35G | 1،080 | 1700 | 300 | 150 | 0.49 |
MZ45G-40 | 1620 | 1700 | 300 | 150 | 0.69 |
MZ45G | |||||
MZ60G-50 | 2110 | 1600 | 250 | 150 | 0.98 |
MZ60G-55 | |||||
MZ60G | |||||
MZ70G-65 | 3040 | 1300 | 250 | 150 | 1.27 |
MZ70G |
حجم تجويف | أ |
ج |
ب (h7) |
F |
ه |
ك |
PCD د |
س |
جلالة رقم استغلال الثقوب × الحجم × الملعب |
وزن (كلغ) |
||
ضياء. (H7) |
كيواي | شطب ي |
||||||||||
15 | 5 × 2.3 | 0.8 | 55 | 53 | 68 | 25 | 47 | 1.3 | 58 | 10 | 6-M5 × 0.8 | 1.3 |
17 | 5 × 2.3 | 0.8 | 63 | 61 | 75 | 28 | 52 | 1.3 | 64 | 10 | 6-M5 × 0.8 | 1.7 |
20 | 5 × 2.3 | 0.8 | 64 | 62 | 80 | 30 | 55 | 1.3 | 68 | 12 | 6-M6 × 1.0 | 1.9 |
22 | 8 × 3.3 | 1.0 | 70 |
68 |
100 |
45 |
75 |
1.3 |
88 |
16 |
6 م 8 × 1.25 |
3.2 |
25 | 8 × 3.3 | 1.0 | ||||||||||
30 | 10 × 3.3 | 1.0 | ||||||||||
35 | 10 × 3.3 | 1.0 | 78 | 76 | 110 | 50 | 80 | 1.3 | 95 | 16 | 6 م 8 × 1.25 | 4.4 |
40 | 12 × 3.3 | 1.3 | 87 |
85 |
125 |
60 |
95 |
1.3 |
110 |
16 |
8-م 8 × 1.25 |
6.2 |
45 | 12 × 3.3 | 1.3 | ||||||||||
50 | 14 × 3.8 | 1.5 | 90 |
88 |
155 |
80 |
125 |
1.3 |
140 |
16 |
8-م 8 × 1.25 |
9.5 |
55 | 16 × 4.3 | 1.5 | ||||||||||
60 | 18 × 4.4 | 1.5 | ||||||||||
65 | 18 × 4.4 | 1.8 | 105 |
103 |
175 |
95 |
145 |
1.3 |
162 |
16 |
8-م 8 × 1.25 |
13.1 |
70 | 20 × 4.9 | 1.8 |
ملاحظات:
1. T max = 2 × T KN
2. تجاوز العرق الداخلي
3. تجاوز العرق الخارجي
المفتاح إلى DIN 6885.1
