سبراغ مخلب تحمل
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | BB40 |

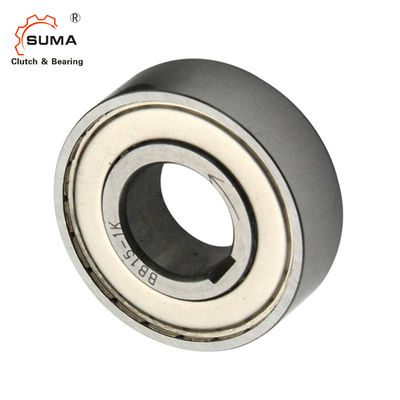

BB40 BB40-2GD حمالات اتجاه واحد نوع الكيل Freewheel backstop حمالات المشبك
السمة

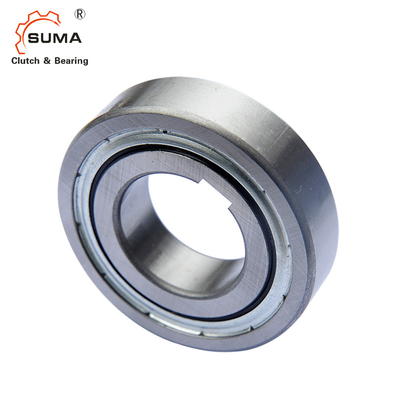

1. سلسلة BB الكام الكبلتش مصممة للضغط على تركيب مناسب.

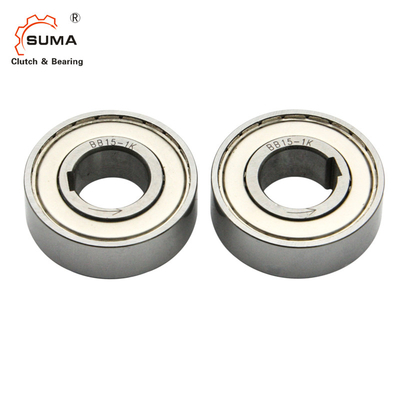

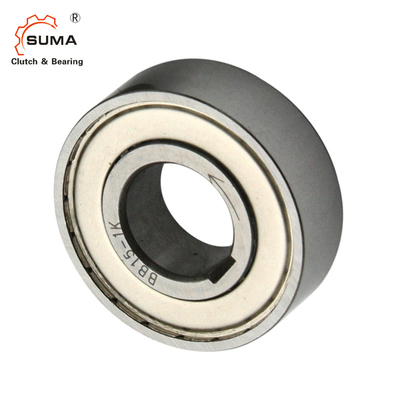

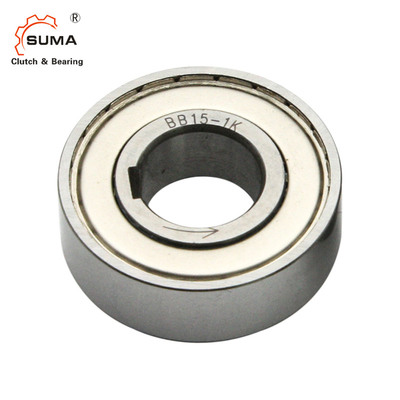

2. سلسلة BB-1K-K و BB-2GD 1K-K لديها مفتاح على السباق الداخلي. المفاتيح، باستثناء الحجم 25
3، BB40-1K-K و BB40-2GD 1K-K يتم تصنيعها إلى DIN 6885. 1.

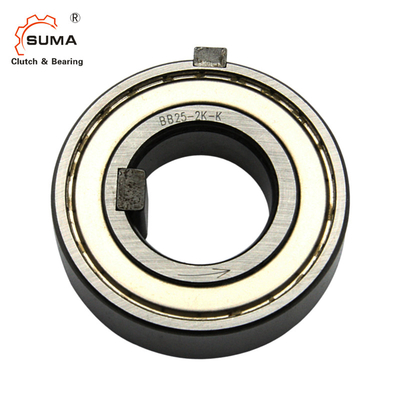

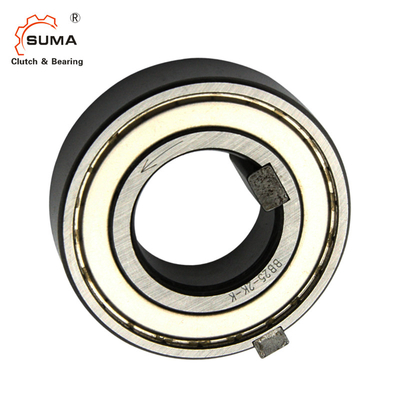

3. سلسلة BB-2K-K لديها مفتاح على كل من السباق الداخلي والخارجي.
"ك" تعني المفاتيح التي تم شحنها مع "كام كليبش"
4يجب الحفاظ على أبعاد التداخل الصحيحة في العمود والمساحة للحصول على أقصى قدر من أداء المحامل والقبض.
5الرجوع إلى الجدول لموافقات العمود والمساكن لكل سلسلة.
6BB، BB-1K و BB-2K المقبضات، مدعومة وتسليمها مع الدهون لديها حماية غبار ختم
ضد الجسيمات من 0.25 ملم وأكثر ، في حين أن BB-2GD و BB-2GD-1K المشابك ، 5 ملم أوسع من سلسلة BB القياسية ، لديها أغطية شفاه خاصة للحماية الفعالة من أي غبار.
7السهم على السباق الداخلي يظهر اتجاه السباق الداخلي
8لتثبيت المشبك، استخدم أداة الضغط من القطر المناسب لتطبيق ضغط متساوي على وجه كامل من السباق الداخلي والخارجي.
9لا تلمس أو تضغط على المقبض.
10تأكد من أن المرفق لديه قوة كافية لتحمل الضغط المطلوب لتثبيت المضغوطة.
11نطاق درجة حرارة التشغيل: 30 °C إلى + 100 °C (استشرنا للحصول على درجة حرارة تتجاوز هذه النطاق).
البيانات التقنية
| البند | BB40 |
| المواد | GCr15 |
| اليوم الخارجي | 80 ملم |
| حجم الحفر | 22 ملم |
| قدرة عزم الدوران | 78 نيمتر |
| (ماكس) ، التجاوز (سباق داخلي) | 1400 دورة/دقيقة |
| (ماكس) ، تجاوز (سباق خارجي) | 2500 دورة/دقيقة |
| الميناء | شنغهاي؛ نينغبو |
| وقت التسليم | 10-15 أيام |
الأبعاد والقدرات
| أوديل | عزم الدوران السعة |
(ماكس) | عزم الدوران (N·m) | أ | ب | ج | د | ر | الوزن (ن) | حمل الحمولات | ||||||
| السباق الداخلي | سباق خارجي | BB (بي بي-1كي-كي) (بي بي-2 كي) |
BB-2GD BB-2GD 1K-K |
BB (بي بي-1كي-كي) (بي بي-2 كي) |
BB-2GD 1K-K |
BB (بي بي-1كي-كي) (بي بي-2 كي) |
BB-2GD 1K-K |
BB (بي بي-1كي-كي) (بي بي-2 كي) |
BB-2GD BB-2GD 1K-K |
سي سي | كور | |||||
| رقم | r/min | r/min | ن | ن | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 | 14500 | 11700 |
ملاحظة:
رقم النموذج المميز على السباق الداخلي هو فقط KK لكل من 1KK و 2KK (مثال: العلامة BB25-KK لكل من BB25-1K و BB25-2K)
التسامح مع الصخر والمساكن
| النموذج | شفت ديا. | "دياسة الإسكان" | |
| BB15 | BB15-2GD | 15+0.023+0012 | 350.0120.028 |
| BB17 | BB17-2GD | 17+0.023+0012 | 40 ¢ 0.012 ¢ 0.028 |
| BB20 | BB20-2GD | 20+0.028+0015 | 470.0120.028 |
| BB25 | BB25-2GD | 25+0.028+0015 | 52 ¢ 0.014 ¢ 0.033 |
| BB30 | BB30-2GD | 30+0.028+0015 | 62 ¢ 0.014 ¢ 0.033 |
| BB35 | BB35-2GD | 35+0.033+0017 | 72 ¢ 0.014 ¢ 0.033 |
| BB40 | BB40-2GD | 40+0.033+0017 | 80 ¢ 0.014 ¢ 0.033 |
| النموذج | شفت ديا. | "دياسة الإسكان" | |
| BB15-1K-K | BB15-2GD 1K-K | 150.0080.028 | 350.0120.028 |
| BB17-1K-K | BB17-2GD 1K-K | 170.0080.028 | 40 ¢ 0.012 ¢ 0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20 ¢ 0.010 ¢ 0.031 | 470.0120.028 |
| BB25-1K-K | BB25-2GD 1K-K | 250.0100.031 | 52 ¢ 0.014 ¢ 0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30 ¢ 0.010 ¢ 0.031 | 62 ¢ 0.014 ¢ 0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 350.0120.037 | 72 ¢ 0.014 ¢ 0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40 ¢ 0.012 ¢ 0.037 | 80 ¢ 0.014 ¢ 0.033 |
| النموذج | شفت ديا. | "دياسة الإسكان" |
| BB15-2K-K | 150.0080.028 | 350.0180.002 |
| BB17-2K-K | 170.0080.028 | 40 ¢ 0.018 ¢ 0.002 |
| BB20-2K-K | 20 ¢ 0.010 ¢ 0.031 | 470.0220.003 |
| BB25-2K-K | 250.0100.031 | 520.0220.003 |
| BB30-2K-K | 30 ¢ 0.010 ¢ 0.031 | 62 ¢ 0.022 ¢ 0.003 |
| BB35-2K-K | 350.0120.037 | 72 ¢ 0.025 ¢ 0.006 |
| BB40-2K-K | 40 ¢ 0.012 ¢ 0.037 | 80 ¢ 0.025 ¢ 0.006 |
أبعاد المفاتيح ومفتاحات المفاتيح
| النموذج | b2js10 | t1 | t2 | b1js9 | t | السباق الداخلي المفتاح b×h×طول |
سباق خارجي المفتاح b'× h' ×طول |
|
| BB15-1K-K | BB15-2GD 1K-K | 5.0 | 1.9 | 1.2 | | | | |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD 1K-K | 5.0 | 1.9 | 1.2 | | | | |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | | | | |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD 1K-K | 8.0 | 3.6 | 1.5 | | | | |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD 1K-K | 8.0 | 3.1 | 2.0 | | | | |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD 1K-K | 10.0 | 3.7 | 2.4 | | | | |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD 1K-K | 12.0 | 5.0 | 3.3 | | | | |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10x6x22 | |||
ملاحظة:
بعد t2 لـ BB25-1K-K و BB25-2K-K و BB25-2GD 1K-K هو 0.5 ملم ضحل مقارنة مع
DIN 6885
قم بمعالجة المفتاح على عمق 0.5 ملم لاستخدام مفتاح DIN القياسي.
جميع النماذج الأخرى قابلة للتبادل من حيث الأبعاد مع المنافسين.
التشحيم
1وبما أن الدهون تُطبق بالفعل قبل التسليم، فليس هناك حاجة لتطبيق الدهون قبل الاستخدام.
2إذا تم استخدام المشبك مع زيت التشحيم، يجب أن يتم تطبيق التشحيم الزيت داخل الوحدة دائما.
3لا تستخدم الزيوت أو الزيوت المزينة مع إضافات EP.
مثال متزايد
