| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | FXM140-50 |

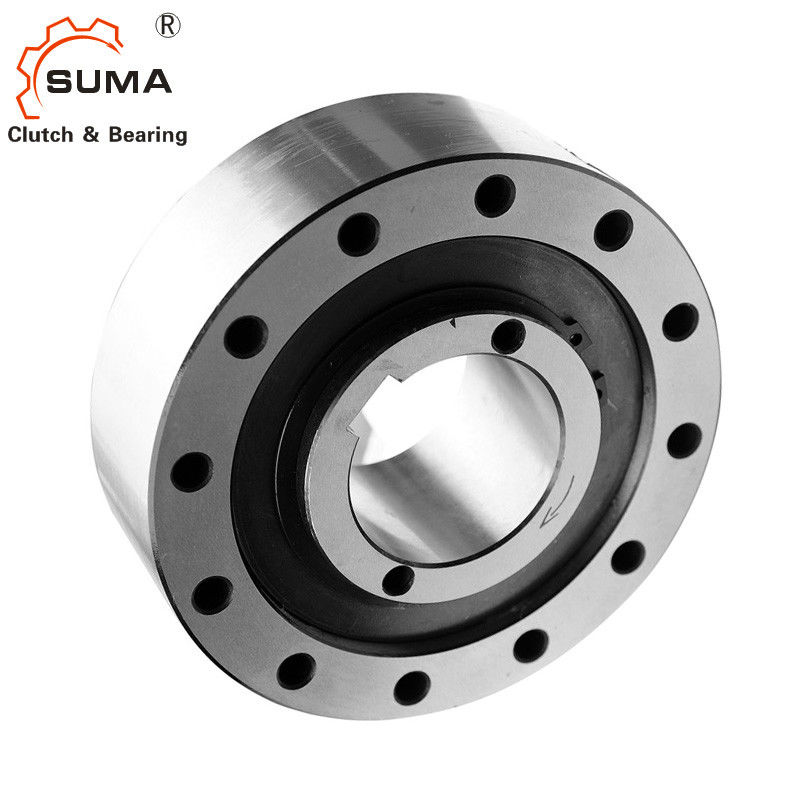

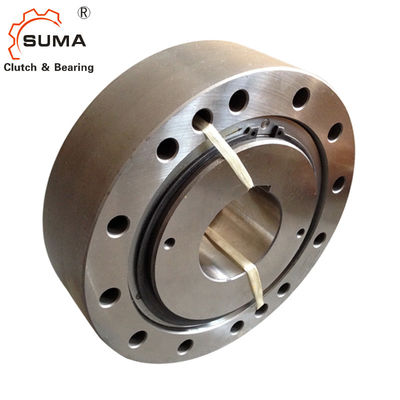

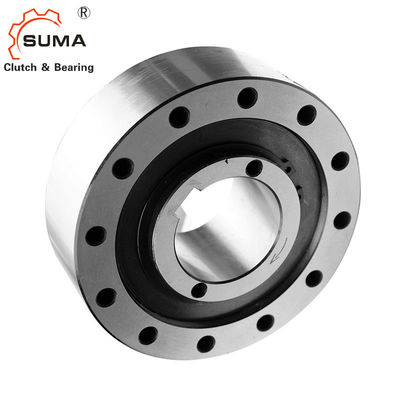

FXM140-50 3000RPM 1 اتجاهي سبراغ تجاوز القابض
سمات
عجلات حرة مدمجة FXM عبارة عن عجلات رشاش حرة بدون دعم محمل وبإقلاع رشاش X يضمن رفع الرشاش تشغيلًا خالٍ من التآكل عندما تدور الحلقة الداخلية بسرعة عالية.تُستخدم FXM ذات العجلات الحرة على النحو التالي:
باكستوبس
تجاوز القوابض
للتطبيقات ذات التشغيل الحر عالي السرعة وعند استخدامها كمقبض تجاوز مع عملية قيادة منخفضة السرعة.عزم الدوران الاسمي يصل إلى 888000 نيوتن متر.فتحات تصل إلى 460 مم.تتوفر العديد من الثقوب القياسية.
Sprag الإقلاع X
تم تجهيز FXM بعجلات حرة مدمجة بخاصية رفع الرشاش X. يتم استخدام أداة رفع الرشاش X للتوقفات الخلفية وتجاوز القوابض ، شريطة أن تدور الحلقة الداخلية بسرعة عالية أثناء التشغيل الحر وتزود بقوابض اجتياح يتم إجراء عملية القيادة بسرعة منخفضة.في عملية التدوير الحر ، تتسبب قوة الطرد المركزي FC في انطلاق الرشاش من المسار الخارجي.في حالة التشغيل هذه ، تعمل العجلة الحرة بدون تآكل ، أي مع عمر خدمة غير محدود.
البيانات الفنية
| بند | FXM140-50 |
| مادة | GCr15 |
| تتحمل ديا. | 65-110 ملم |
| ديا الخارجي. | 245 ملم |
| عرض | 70 ملم |
| قدرة عزم الدوران | 10100 نيوتن |
| وزن | 19.8 كجم |
| طَرد | صندوق كرتوني ، صندوق خشبي أو حسب متطلباتك |
الأبعاد والقدرات
يكتب |
د | أ | ب | د | ه | F | جي | ي | إل | ص | تي | يو | الخامس | دبليو | ي ** | وزن | ||||||
| مم | ||||||||||||||||||||||
| مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | كلغ | ||||
| إف إكس إم 31-17 | 20 * | 20 * | 17 | 25 | 85 | 41 | 55 | م 6 | 31 | 24 | 1.0 | 70 | 15 | 6 | 21 | 6 | 0،8 | |||||
| إف إكس إم 38-17 | 25 * | 25 * | 17 | 25 | 90 | 48 | 62 | م 6 | 38 | 24 | 1.0 | 75 | 15 | 6 | 21 | 6 | 0،9 | |||||
| إف إكس إم 46-25 | 25 | 30 | 25 | 35 | 95 | 56 | 70 | م 6 | 46 | 35 | 1.0 | 82 | 15 | 6 | 21 | 6 | 1،3 | |||||
| إف إكس إم 51-25 | 25 | 30 | 35 | 36 | 25 | 35 | 105 | 62 | 75 | م 6 | 51 | 35 | 1.0 | 90 | 15 | 6 | 21 | 6 | 1.7 | |||
| إف إكس إم 56-25 | 35 | 40 | 25 | 35 | 110 | 66 | 80 | م 6 | 56 | 35 | 1.0 | 96 | 15 | 6 | 21 | 8 | 1،8 | |||||
| إف إكس إم 61-19 | 30 | 35 | 40 | 45 * | 19 | 27 | 120 | 74 | 85 | م 8 | 61 | 25 | 1.0 | 105 | 15 | 6 | 21 | 6 | 1،8 | |||
| إف إكس إم 66-25 | 35 | 40 | 45 | 48 * | 25 | 35 | 132 | 82 | 90 | م 8 | 66 | 35 | 1.0 | 115 | 15 | 8 | 23 | 8 | 2،8 | |||
| إف إكس إم 76-25 | 45 | 55 | 60 * | 25 | 35 | 140 | 92 | 100 | م 8 | 76 | 35 | 1.0 | 125 | 15 | 8 | 23 | 8 | 3،1 | ||||
| إف إكس إم 86-25 | 40 | 45 | 50 | 60 | 65 | 70 * | 25 | 40 | 150 | 102 | 110 | م 8 | 86 | 40 | 1.0 | 132 | 15 | 8 | 23 | 8 | 4،2 | |
| FXM 101-25 | 55 | 70 | 80 * | 25 | 50 | 175 | 117 | 125 | م 10 | 101 | 50 | 1.0 | 155 | 20 | 8 | 28 | 8 | 6،9 | ||||
| إف إكس إم 85-40 | 45 | 50 | 60 | 65 | 65 | 40 | 50 | 175 | 102 | 125 | م 10 | 85 | 60 | 1.0 | 155 | 20 | 8 | 28 | 8 | 7،4 | ||
| إف إكس إم 100-40 | 45 | 50 | 55 | 60 | 70 | 75 | 80 * | 40 | 50 | 190 | 130 | 140 | م 10 | 100 | 60 | 1،5 | 165 | 25 | 10 | 35 | 12 | 8،8 |
| إف إكس إم 120-50 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 50 | 60 | 210 | 150 | 160 | م 10 | 120 | 70 | 1،5 | 185 | 25 | 10 | 35 | 12 | 12،7 |
| إف إكس إم 140-50 | 65 | 90 | 100 | 110 | 110 | 50 | 70 | 245 | 170 | 180 | م 12 | 140 | 70 | 2،0 | 218 | 25 | 12 | 35 | 12 | 19،8 | ||
| إف إكس إم 170-63 | 70 | 85 | 90 | 100 | 120 | 130 | 63 | 80 | 290 | 200 | 210 | م 16 | 170 | 80 | 2،0 | 258 | 28 | 12 | 38 | 12 | 33،0 | |
| إف إكس إم 200-63 | 130 | 155 | 63 | 80 | 310 | 230 | 240 | م 16 | 200 | 80 | 2،0 | 278 | 32 | 12 | 42 | 12 | 32،0 | |||||
| FXM 240 - 63 | 185 | 63 | 80 | 400 | 280 | 310 | م 20 | 240 | 90 | 2،0 | 360 | 48 | 15 | 60 | 12 | 60،0 | ||||||
| إف إكس إم 240 - 96 | 185 | 96 | 125 | 420 | 280 | 310 | مسييه 24 | 240 | 120 | 2،0 | 370 | 48 | 18 | 60 | 16 | 95،0 | ||||||
| FXM 260 - 63 | 205 | 63 | 80 | 430 | 300 | 330 | م 20 | 260 | 105 | 2،0 | 380 | 48 | 18 | 60 | 16 | 75،0 | ||||||
| FXM 290 - 70 | 230 | 70 | 80 | 460 | 330 | 360 | م 20 | 290 | 105 | 2،0 | 410 | 48 | 18 | 60 | 16 | 90،0 | ||||||
| FXM 290-96 | 230 | 96 | 110 | 460 | 330 | 360 | م 20 | 290 | 120 | 2،0 | 410 | 48 | 18 | 60 | 16 | 91،0 | ||||||
| FXM 310 - 70 | 240 | 70 | 125 | 497 | 360 | 380 | م 20 | 310 | 110 | 3،0 | 450 | 48 | 18 | 60 | 24 | 135،0 | ||||||
| FXM 310 - 96 | 240 | 96 | 125 | 497 | 360 | 380 | م 20 | 310 | 120 | 3،0 | 450 | 48 | 18 | 60 | 24 | 145،0 | ||||||
| FXM 320 - 70 | 250 | 70 | 80 | 490 | 360 | 390 | مسييه 24 | 320 | 105 | 3،0 | 440 | 55 | 20 | 68 | 16 | 105،0 | ||||||
| FXM 360 - 100 | 280 | 100 | 120 | 540 | 400 | 430 | مسييه 24 | 360 | 125 | 3،0 | 500 | 55 | 20 | 68 | 24 | 170،0 | ||||||
| إف إكس إم 410 - 100 | 320 | 100 | 120 | 630 | 460 | 480 | مسييه 24 | 410 | 125 | 3،0 | 560 | 55 | 20 | 68 | 24 | 245،0 | ||||||
| FXM 2410 - 100 | 320 | 200 | 220 | 630 | 460 | 480 | مسييه 30 | 410 | 220 | 3،0 | 560 | 55 | 20 | 68 | 24 | 440،0 | ||||||
ملاحظات:
الحد الأقصى لعزم الدوران القابل للنقل هو ضعف عزم الدوران الاسمي المحدد.
ينطبق العزم النظري الاسمي فقط من أجل التركيز المثالي بين الحلقة الداخلية والخارجية.من الناحية العملية ، يتأثر التركيز بأخطاء اللعب المحمل والتركيز للأجزاء المتدفقة.
ثم يتم تطبيق عزم الدوران الاسمي المحدد في الجدول ، مع الأخذ في الاعتبار نفاد التيار (TIR). سرعات أعلى عند الطلب.
تصاعد
عجلات حرة متكاملة FXM بدون دعم.محاذاة متحدة المركز للداخلية و
يجب توفير الحلقة الخارجية من قبل العميل.يجب أن يكون نفاد (TIR) المسموح به -
يتم توسيط العجلة الحرة المتكاملة FXM عبر المسار الخارجي F على جزء مرفق العميل ومثبت بمسامير بهذا (راجع الشكل 67-1).يجب أن يكون تحمل القطر التجريبي لجزء المرفق ISO h6 أو h7.
يجب أن يكون تفاوت العمود ISO h6 أو j6.للتركيب في نهايات العمود ، يمكن توفير الأغطية الطرفية عند الطلب (راجع الشكل 67-3).
تشحيم
عند السرعات التي تزيد عن سرعة رفع الرشاش ، لا يلزم وجود تزييت خاص ؛العجلة الحرة
وظائف خالية من الصيانة.عند التشغيل بأقل من سرعة رفع الرشاش ، يجب توفير تزييت زيت بجودة الزيت المحددة.
