| رقم الموديل | ASNU20 NFS20 TFS20 |

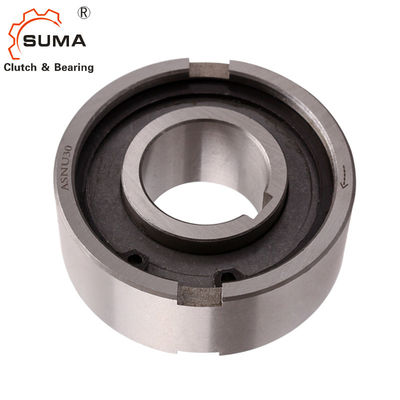

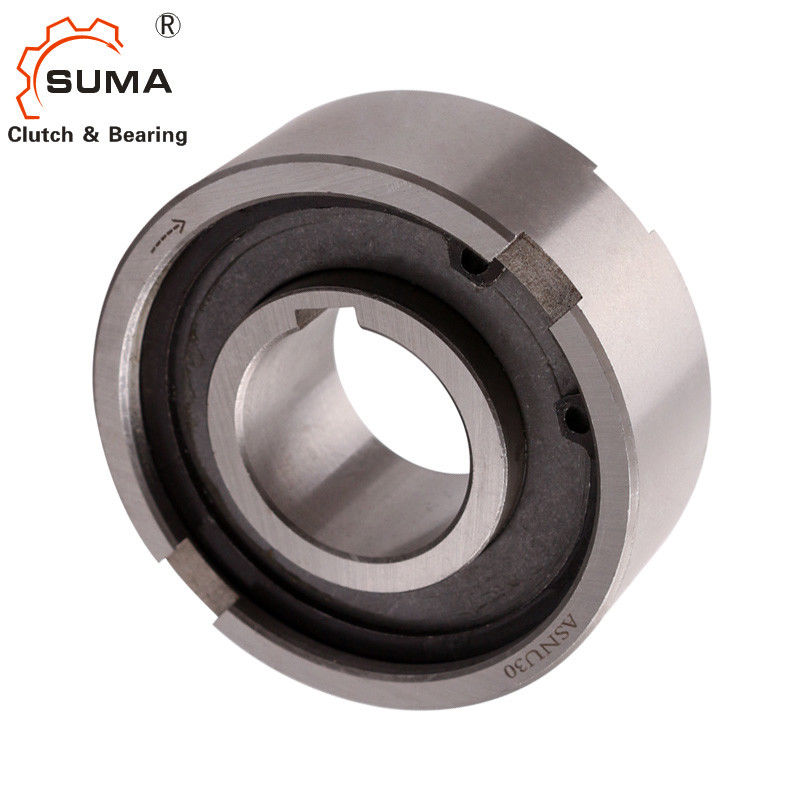

ASNU20 NFS20 TFS20 GCr15 محمل القابض سبراغ عجلة حرة
سمات
ASNU NFS TFS عبارة عن عجلة حرة من نوع الأسطوانة مدعومة.تحمل هي دعم المحور وحمل شعاعي.يجب أيضًا توفير التشحيم والختم عن طريق التثبيت.
نظرًا لأن القابض أحادي الاتجاه من نوع ASNU NFS هو نوع أسطواني بدون دعم محمل ، فإن المحامل مطلوبة لدعم الأحمال المحورية والشعاعية.يجب أيضًا توفير التشحيم والختم من خلال التثبيت.السباق الداخلي مرتبط بالعمود.يتمتع العرق الخارجي بتفاوت إيجابي n6 ، لإعطاء ضغط مناسب في مبيت H7.
البيانات الفنية
| اسم المنتج | طريقة واحدة تحمل مخلب |
| نموذج | ASNU20 |
| مادة | الكروم الصلب GCr15 |
| القطر الداخلي | 20 ملم |
| القطر الخارجي | 52 ملم |
| قدرة عزم الدوران | 78 نيوتن متر |
| وزن | 0.19 كجم |
| طَرد | صندوق كرتوني / صندوق خشبي |
| شروط الدفع | TT.L / C ، D / A ، D / P ، ويسترن يونيون |
| موعد التسليم | 10-15 يوم |
الأبعاد والقدرات
| يكتب | مقاس |
TKN1) |
التجاوز السرعات |
وزن
|
سحب عزم الدوران | |||||||||
|
ASNU (NFS) |
درهم 7 | نيماكس 2) | نامكس 3) | Dn6 | د 5 | إل | ب | ر | س | ه | F | TR | ||
| [مم] | [نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
ملاحظات
ASNU8-12 ، مفتاح ASNU200 إلى DIN 6885. 1 ،
أحجام أخرى إلى DIN 6885.3
1) T max = 2 & times ؛تي كن
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
