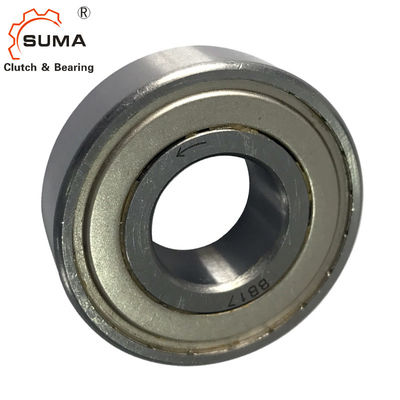

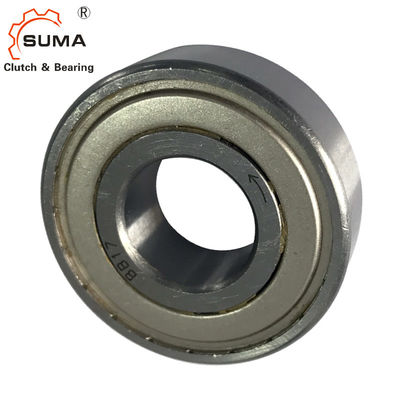

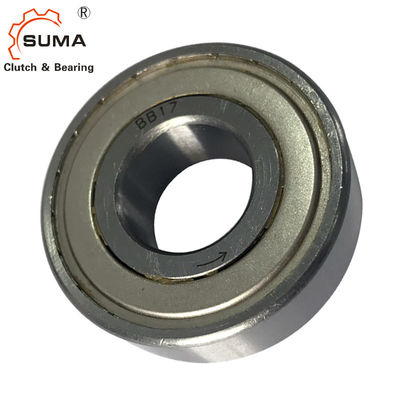

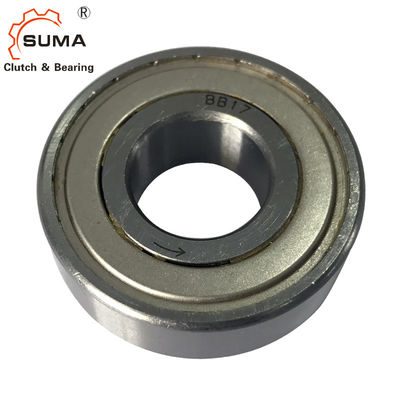

BB25 طريقة واحدة OD 52MM Sprag Cam مخلب تحمل
ميزة
1. تم تصميم قابض الكامة من سلسلة BB للتثبيت المناسب للضغط.
2. سلسلة BB-1K-K و BB-2GD 1K-K لها مفتاح على السباق الداخلي.Keyways ، باستثناء الحجم 25 هي
المصنعة وفقًا لـ DIN 6885. 3 ، BB40-1K-K و BB40-2GD 1K-K تم تصنيعها وفقًا لـ DIN 6885. 1.
3. سلسلة BB-2K-K لها مفتاح على كلا السباقين الداخلي والخارجي.
"-K" تعني المفاتيح التي يتم شحنها مع Cam Clutch.
4. يجب الحفاظ على أبعاد التداخل الصحيحة في العمود والمبيت للحصول على أقصى أداء للمحمل والقابض.
5. راجع الجدول الخاص بتفاوت العمود والمبيت لكل سلسلة.
6. تتمتع القوابض BB ، و BB-1K ، و BB-2K ، المحمل المدعوم والمسلم بالشحم بحماية مانعة للتسرب من الغبار
ضد الجسيمات التي يبلغ قطرها 0.25 مم وما فوق ، في حين أن قوابض BB-2GD و BB-2GD-1K ، وهي أعرض بمقدار 5 مم من سلسلة BB القياسية ، لها أختام شفة خاصة للحماية الفعالة من أي غبار.
7. يوضح السهم الموجود في السباق الداخلي اتجاه اندماج العرق الداخلي.
8. لتثبيت القابض ، استخدم أداة ضغط بقطر مناسب لممارسة ضغط متساوٍ على الوجه الكامل للسباق الداخلي والخارجي.
9. لا تدق أو تستخدم أي صدمة أخرى على القابض.
10. تأكد من أن الغلاف لديه القوة الكافية لتحمل الضغط المطلوب لتركيب الضغط على القابض.
11. نطاق درجة حرارة التشغيل: -30 درجة مئوية إلى + 100 درجة مئوية (استشرنا لدرجة الحرارة التي تتجاوز هذا النطاق).
البيانات الفنية
| بند | BB25 |
| مادة | GCr15 |
| ديا الخارجي. | 52 ملم |
| حجم تجويف | 25 ملم |
| قدرة عزم الدوران | 78 نيوتن |
| الأعلى.التجاوز (السباق الداخلي) | 1400 ص / دقيقة |
| الأعلى.تجاوز (السباق الخارجي) | 2500 ص / دقيقة |
| ميناء | شنغهاي ، نينغبو |
| موعد التسليم | 10-15 يوم |
الأبعاد والقدرات
| أوديل | عزم الدوران سعة |
الأعلى.التجاوز | سحب عزم الدوران (نيوتن متر) | أ | ب | ج | د | ص | الوزن (ن) | تحمل الأحمال | ||||||
| سباق داخلي | السباق الخارجي | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
سجل تجاري | كو | |||||
| ن م | ص / دقيقة | ص / دقيقة | ن | ن | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 | 14500 | 11700 |
ملحوظة:
رقم الموديل المحدد في السباق الداخلي هو "K" فقط لكل من "1K" و "2K".(مثال: العلامة "BB25-K" لكل من BB25-1K و BB25-2K)
التسامح للعمود والإسكان
| نموذج | رمح ديا. | ضياء الإسكان. | |
| BB15 | BB15-2GD | 15 + 0.023 + 0.012 | 35–0.012–0.028 |
| BB17 | BB17-2GD | 17 + 0.023 + 0.012 | 40–0.012–0.028 |
| BB20 | BB20-2GD | 20 + 0.028 + 0.015 | 47–0.012–0.028 |
| BB25 | BB25-2GD | 25 + 0.028 + 0.015 | 52–0.014–0.033 |
| BB30 | BB30-2GD | 30 + 0.028 + 0.015 | 62-0.014-0.033 |
| BB35 | BB35-2GD | 35 + 0.033 + 0.017 | 72-0.014-0.033 |
| BB40 | BB40-2GD | 40 + 0.033 + 0.017 | 80–0.014–0.033 |
| نموذج | رمح ديا. | ضياء الإسكان. | |
| BB15-1K-K | BB15-2GD 1K-K | 15–0.008–0.028 | 35–0.012–0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 17–0.008–0.028 | 40–0.012–0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20–0.010–0.031 | 47–0.012–0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25–0.010–0.031 | 52–0.014–0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30–0.010–0.031 | 62-0.014-0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35–0.012–0.037 | 72-0.014-0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40–0.012–0.037 | 80–0.014–0.033 |
| نموذج | رمح ديا. | ضياء الإسكان. |
| BB15-2K-K | 15–0.008–0.028 | 35–0.018–0.002 |
| BB17-2K-K | 17–0.008–0.028 | 40–0.018–0.002 |
| BB20-2K-K | 20–0.010–0.031 | 47–0.022–0.003 |
| BB25-2K-K | 25–0.010–0.031 | 52–0.022–0.003 |
| BB30-2K-K | 30–0.010–0.031 | 62–0.022–0.003 |
| BB35-2K-K | 35–0.012–0.037 | 72–0.025–0.006 |
| BB40-2K-K | 40–0.012–0.037 | 80–0.025–0.006 |
أبعاد المفاتيح والمفاتيح
| نموذج | b2js10 | t1 | T2 | b1js9 | ر | سباق داخلي مفتاح ب × ح × الطول |
السباق الخارجي مفتاح ب '× ح' × الطول |
|
| BB15-1K-K | BB15-2GD— 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2 × 2 × 11 | |||
| BB17-1K-K | BB17-2GD— 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2 × 2 × 12 | |||
| BB20-1K-K | BB20-2GD— 1K-K | 6.0 | 2.5 | 1.6 | - | - | - | - |
| BB20-2K-K | - | 3.0 | 1.5 | 6 × 4 × 14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD— 1K-K | 8.0 | 3.6 | 1.5 | - | - | - | - |
| BB25-2K-K | - | 6.0 | 2 | 8 × 5 × 15 | 6 × 4 × 15 | |||
| BB30-1K-K | BB30-2GD— 1K-K | 8.0 | 3.1 | 2.0 | - | - | - | - |
| BB30-2K-K | - | 6.0 | 2 | 8 × 5 × 16 | 6 × 4 × 16 | |||
| BB35-1K-K | BB35-2GD— 1K-K | 10.0 | 3.7 | 2.4 | - | - | - | - |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8 × 5 × 17 | |||
| BB40-1K-K | BB40-2GD— 1K-K | 12.0 | 5.0 | 3.3 | - | - | - | - |
| BB40-2K-K | - | 10.0 | 3 | 12 × 8 × 22 | 10 × 6 × 22 | |||
ملحوظة:
أبعاد t2 لـ BB25-1K-K و BB25-2K-K و BB25-2GD 1K-K هي 0.5 مم ضحلة مقارنة بـ
DIN 6885. 3.
قم بمعالجة مجرى الخابور على العمود بعمق 0.5 مم لاستخدام مفتاح DIN القياسي.
جميع الطرز الأخرى قابلة للتبديل الأبعاد مع المنافسين.
تشحيم
1. بما أن الشحم مطبق بالفعل قبل التسليم ، فلا داعي لتطبيق الشحم قبل الاستخدام.
2. إذا تم استخدام القابض مع زيت تشحيم ، فيجب دائمًا استخدام زيت التشحيم داخل الوحدة.
3. لا تستخدم الشحوم أو مواد التشحيم مع إضافات EP.
