| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO |
| رقم الموديل | CSK25 / CSK25P / CSK25PP |

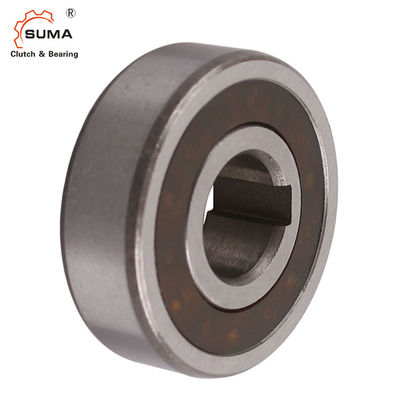

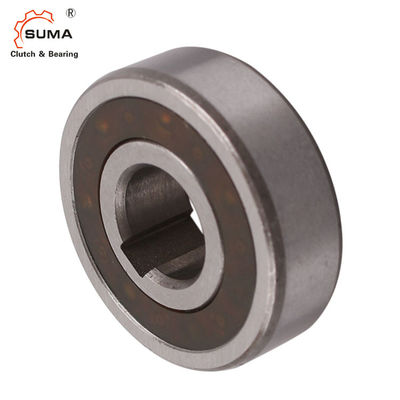

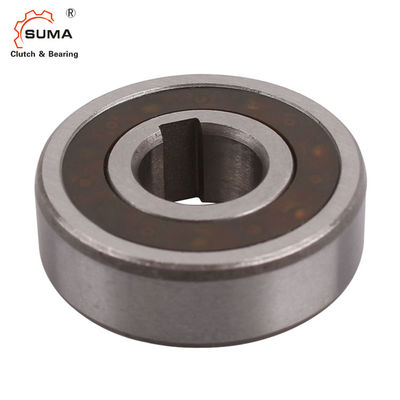

CSK25P CSK25PP طريقة واحدة Sprag تجاوز CSK25 تحمل
مخاوف
أنواع CSK..P و CSK..PP عبارة عن عجلات حرة من نوع sprag مدمجة في 62 .. محامل كروية متسلسلة (باستثناء الحجم 40). إنها محامل مدعومة ومزيتة ومشحمة ومحمية من الغبار بأكثر من 0.3 مم.
يوصى باستخدام سدادات إضافية من نوع "nylos" خاصة عندما تتجاوز درجة حرارة العمل 50 درجة مئوية.من الممكن أيضًا تشحيم حمام الزيت.
بالإضافة إلى نموذج CSK الأساسي ، اكتب CSK..P يتميز بمسار رئيسي في السباق الداخلي.لهذا السبب يمكن أن تكون مرتبطة بعمود التسامح k6.لا يزال يتعين الضغط على العرق الخارجي في مبيت صلب لتحمل N6.
يتميز CSK..PP بمسار رئيسي على كل من السباق الداخلي والخارجي.التفاوتات المسموح بها في التركيب هي h6 على العمود و H6 في مبيت صلب.يرجى الاتصال بنا عندما لا تكون درجة الحرارة المحيطة أو درجة حرارة التشغيل في النطاق + 5 درجة مئوية إلى + 60 درجة مئوية.
الأبعاد والقدرات
| بند | CSK25PP-2RS |
| مادة | GCr15 |
| ضياء الداخلية. | 25 ملم |
| ديا الخارجي. | 52 ملم |
| عرض | 20 ملم |
| وزن | 0.175 كجم |
| عزم الدوران | 85 نيوتن |
| سحب عزم الدوران | 6 نيوتن |
| ميناء | شنغهاي: نينغبو |
| موعد التسليم | 10-20 يومًا |
| يكتب | مقاس | سلسلة تحمل | تحمل الأحمال | وزن | سحب عزم الدوران | |||||||
| متحرك | ثابتة | |||||||||||
| CSK..P | د | TKN1) | nmax | د | إل | ب | ر | ج | C0 | TR | ||
| [مم] | [نيوتن متر] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [كن] | [كن] | [كلغ] | [Ncm] | ||
| 12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |||
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |||
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |||
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |||
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |||
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |||
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 | |||
| 40 | - | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0.5 | 7 | |||
| CSK..PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0.6 | 7.4 | 3.42 | 0.06 | 0.9 |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7.9 | 3.8 | 0.07 | 1.1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1.5 | 9.4 | 4.46 | 0.11 | 1.3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10.7 | 5.46 | 0.14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11.7 | 6.45 | 0.21 | 4.4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2.5 | 12.6 | 7.28 | 0.3 | 5.8 | |
| 40 | - | 325 | 3000 | 80 | 22 | 10 | 3 | 15.54 | 12.25 | 0.5 | 7 | |
| CSK..P-2RS | 12 | - | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | ||
| 15 | - | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | |||
| 17 | - | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | |||
| 20 | - | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | |||
| 25 | - | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | |||
| 30 | - | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | |||
| 35 | - | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | |||
| 40 | - | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 | |||
