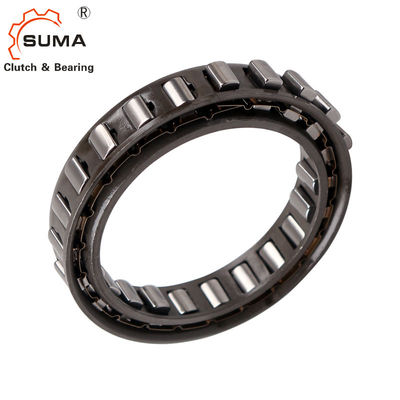

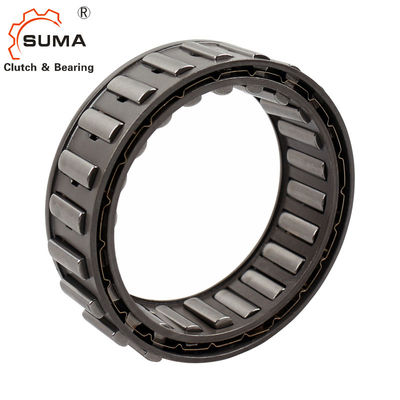

SF18-13.5 قفص عجلات حرة الطرد المركزي Sprag مخلب تحمل
سمات
Cage Freewheels SF هي sprag ذات العجلات الحرة لتكون
مثبتة بين الموفر من العميل الداخلية و
الحلقات الخارجية.
يتم استخدام العجلات الحرة SF على النحو التالي:
➧ باكستوبس
➧ تجاوز براثن
➧ فهرسة العجلات الحرة
بالإضافة إلى النوع القياسي ، اثنان آخران
أنواع متاحة لعمر خدمة ممتد.
عزم الدوران الاسمي يصل إلى 93000 نيوتن متر.
البعد والقدرة
حجم العجلة الحرة |
يكتب
|
اسمي t orque MN نانومتر |
يكتب | اسمي t orque MN نانومتر |
يكتب | اسمي t orque MN نانومتر |
Sprag الانطلاق في الحلقة الخارجية السرعة دقيقة -1 |
ي مم |
د مم |
ب مم |
ك مم |
سبراجس الكمية | وزن كلغ |
SF18-13،5 | ي | 66 | 18،80 | 35،47 | 13،5 | 50 | 10 | 0،04 | |||||
SF23-13،5 | ي | 120 | 23،63 | 40،29 | 13،5 | 55 | 12 | 0،04 | |||||
SF27-13،5 | ي | 160 | جي تي | 160 | JZ | 100 | 3600 | 27،78 | 44،42 | 13،5 | 65 | 14 | 0،05 |
SF31-13،5 | ي | 170 | جي تي | 170 | JZ | 110 | 3400 | 31،75 | 48،41 | 13،5 | 70 | 12 | 0،04 |
SF32-21.5 | ي | 400 | 32،77 | 49،44 | 21،5 | 65 | 14 | 0،07 | |||||
SF37-14،5 | ك | 270 | KT | 270 | KZ | 210 | 2900 | 37 | 55 | 14،5 | 75 | 14 | 0،06 |
SF42-21 | ي | 720 | 42،10 | 58،76 | 21 | 85 | 18 | 0،09 | |||||
SF44-14،5 | ك | 500 | KT | 500 | KZ | 400 | 2250 | 44 | 62 | 14،5 | 90 | 20 | 0،08 |
SF46-21 | ي | 840 | 46،77 | 63،43 | 21 | 90 | 20 | 0،10 | |||||
SF50-18.5 | ك | 680 | KT | 680 | KZ | 580 | 2250 | 50 | 68 | 18،5 | 90 | 20 | 0،10 |
SF56-21 | ي | 1050 | 56،12 | 72 ، 78 | 21 | 100 | 22 | 0،11 | |||||
SF57-18.5 | ك | 950 | KT | 950 | KZ | 800 | 2000 | 57 | 75 | 18،5 | 105 | 24 | 0،13 |
SF61-21 | ي | 1300 | جي تي | 1300 | JZ | 1150 | 550 1 | 61،91 | 78،57 | 21 | 110 | 26 | 0،14 |
SF72-23،5 | ك | 2100 | KT | 2100 | KZ | 850 1 | 550 1 | 72 | 90 | 23،5 | 135 | 32 | 0،23 |
SF82-25 | ك | 2300 | KT | 2300 | KZ | 2100 | 450 1 | 82 | 100 | 25 | 140 | 36 | 0،26 |
SF107-25 | ك | 3300 | KT | 3300 | KZ | 3100 | 1300 | 107 | 125 | 25 | 170 | 48 | 0،35 |
SF127-25 | ك | 4900 | KT | 4900 | KZ | 4600 | 1200 | 127 | 145 | 25 | 210 | 56 | 0،40 |
SF140-50 | س | 13600 | شارع | 13600 | SZ | 10500 | 950 | 140 | 180 | 50 | 260 | 24 | 1،70 |
SF140-63 | س | 18000 | شارع | 18000 | SZ | 14000 | 800 | 140 | 180 | 63 | 260 | 24 | 2،00 |
SF170-50 | س | 17000 | شارع | 17000 | SZ | 13500 | 880 | 170 | 210 | 50 | 290 | 28 | 1،95 |
SF170-63 | س | 23000 | شارع | 23000 | SZ | 18500 | 720 | 170 | 210 | 63 | 290 | 28 | 2،40 |
SF200-50 | س | 23000 | شارع | 23000 | SZ | 18500 | 820 | 200 | 240 | 50 | 325 | 36 | 2،50 |
SF200-63 | س | 29000 | شارع | 29000 | SZ | 23500 | 680 | 200 | 240 | 63 | 325 | 36 | 3،10 |
SF230-63 | س | 37000 | شارع | 37000 | SZ | 29500 | 650 | 230 | 270 | 63 | 360 | 45 | 3،90 |
SF270-50 | س | 35000 | شارع | 35000 | SZ | 29500 | 720 | 270 | 310 | 50 | 410 | 48 | 3،40 |
SF270-63 | س | 44000 | شارع | 44000 | SZ | 37000 | 600 | 270 | 310 | 63 | 410 | 48 | 4،20 |
SF340-50 | س | 45000 | شارع | 45000 | SZ | 43000 | 640 | 340 | 380 | 50 | 510 | 60 | 4،20 |
SF340-63 | س | 67500 | شارع | 67500 | SZ | 57500 | 540 | 340 | 380 | 63 | 510 | 60 | 5،20 |
SF380-50 | س | 57000 | شارع | 57000 | SZ | 48500 | 610 | 380 | 420 | 50 | 550 | 63 | 4،40 |
SF440-63 | س | 93000 | شارع | 93000 | SZ | 80000 | 470 | 440 | 480 | 63 | 640 | 72 | 6،20 |
ينطبق العزم النظري الاسمي فقط من أجل التركيز المثالي بين الحلقة الداخلية والخارجية.
الحد الأقصى لعزم الدوران القابل للنقل هو ضعف عزم الدوران الاسمي المحدد.راجع الصفحة 14 لتحديد عزم الدوران المختار.
تصاعد
يمكن تنفيذ التوجيه الجانبي لـ Cage Freewheels إما بواسطة كتف على الحلقة الخارجية أو بواسطة حلقات حماية أو أقراص حماية مثبتة في الحلقة الخارجية.يمكن زيادة قدرة نقل عزم الدوران إذا تم ترتيب العديد من الأقفاص جنبًا إلى جنب.في هذه الحالة ، يرجى استشارة RINGSPANN بشأن عزم الدوران القابل للنقل.يرجى ملاحظة النقاط الفنية في الصفحة 118 بخصوص مسارات سبراج.
مثال على الطلب
حجم عجلة حرة SF 44-14،5 ، النوع القياسي:
&ثور؛SF 44-14،5 ك
