| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | AE35 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | USD56-USD70 PER PIECE |
| تفاصيل التغليف: | صندوق كرتون |
| وقت التسليم: | 3-5 أيام |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم المنتج: | طريقة واحدة مخلب تحمل AE35 | مادة: | GCr15 تحمل الصلب |
|---|---|---|---|
| قدرة عزم الدوران: | 720 نيوتن متر | سرعة الدوران: | 2100 دورة في الدقيقة |
| وحدة الوزن: | 2 كجم | ضمان: | سنة واحدة |
| مقاس: | 30 * 100 * 48 ملم | OEM: | قبول |
| إبراز: | محامل القابض ذات العجلات الحرة,محامل القابض ذات الاتجاه الواحد,محمل القابض الأسطواني للمواد GCr15 |
||

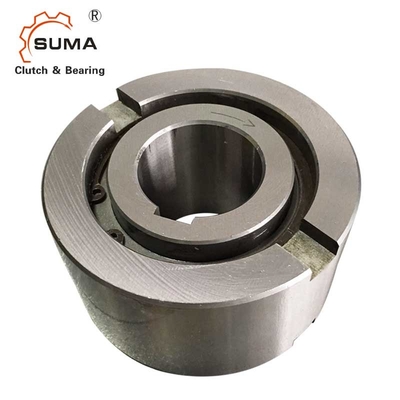

AE35 35 * 100 * 48mm طريقة واحدة محامل القابض العجلة الحرة
سمات
| اسم: | نوع الأسطوانة محامل القابض طريقة واحدة |
| نموذج نومبي | AE35 (35 ملم × 100 ملم × 48 ملم) |
| البعد: | 35mmx100mmx48mm |
| مادة: | الكروم الصلب / GCr15 |
| دروع: | فتح نوع / درع |
| التعبئة: | التعبئة الفردية / التعبئة الصناعية |
| ماركة: | سوما |
| مصطلح الدفع: | T / T ، L / C ؛ويست يونيون ، باي بال |
| سوق: | أوروبا 70٪ ؛آسيا 20٪ ؛أسواق أخرى 10٪ |
| أصل: | مقاطعة جيانغسو |
| الأوصاف: |
النوع AE عبارة عن عجلة حرة من النوع الأسطواني غير مدعومة.المحامل مطلوبة لدعم الأحمال المحورية والشعاعية.يجب أيضًا توفير التشحيم والختم من خلال التثبيت. |
| الخواص الميكانيكية | القطر الخارجي الاسمي هو بُعد محمل كروي قياسي ، والسباق الداخلي مرتبط بالعمود.يتسم العرق الخارجي بتفاوت h6 ويجب أن يتم تركيبه في مبيت بتفاوت K7.توفر الشقوق الجانبية الإضافية نقلًا إيجابيًا لعزم الدوران.إذا كان تحمل السكن لـ R6 ، فإن استخدام الشقوق ليس ضروريًا ، ولكن يجب أن يكون السكن قويًا بما يكفي لعدم التمدد بعد التجميع.يمكن أن يقبل هذا التصميم اختلالًا محوريًا للعرق الداخلي والخارجي بمقدار ± S / 2. |
| مجالات التطبيق: | سيارة.دراجة نارية آلات النسيج.آلات الطباعة؛أدوات البناء؛الآلات الزراعيةماكينات بلاستيكمخفض السرعة؛الأسطوانة الكهربائية ؛ المعدات الطبية ؛ معدات اللياقة البدنية ؛آلات الغذاء |
البيانات الفنية
الأبعاد والقدرات
| يكتب | مقاس | تجاوز السرعات | وزن | سحب عزم الدوران | |||||||||||
|
AE
|
دH7 (مم) |
تيKN1 (نانومتر) |
نإيماكس2) (دقيقة-1) |
نأماكس3) (دقيقة-1) |
دh6 (مم) |
د5 (مم) |
د6 (مم) |
إل (مم) |
س (مم) |
F (مم) |
ه (مم) |
ب (مم) |
ر (مم) |
(كلغ) |
تيص
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0.5 | 0.8 | 6 | 3 | 0.11 | 0.7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0.8 | 1.2 | 7 | 3.5 | 0.30 | 3.5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0.55 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 | |
التركيب والاقتران
