تفاصيل المنتج:
|
| اسم المنتج: | أسطواني مخلب NFR30 | مادة: | GCr15 تحمل الصلب |
|---|---|---|---|
| سرعة الدوران: | 3200 دورة في الدقيقة | وحدة الوزن: | 1.8 كجم |
| ضمان: | سنة واحدة | مقاس: | 30 * 90 * 48 ملم |
| قدرة عزم الدوران: | 500 نانومتر | OEM: | قبول |
| إبراز: | NFR30 طريقة واحدة مخلب الأسطوانة,3200 RPM طريقة واحدة مخلب الأسطوانة,NFR30 طريقة واحدة أسطواني |
||

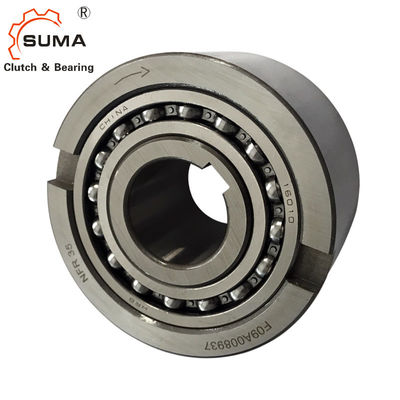

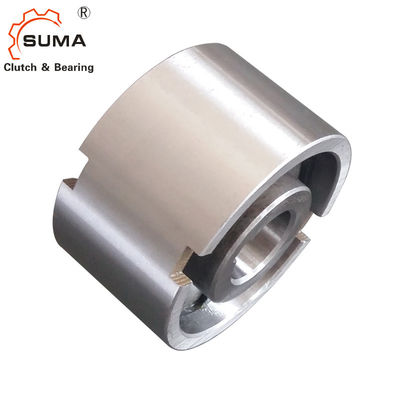

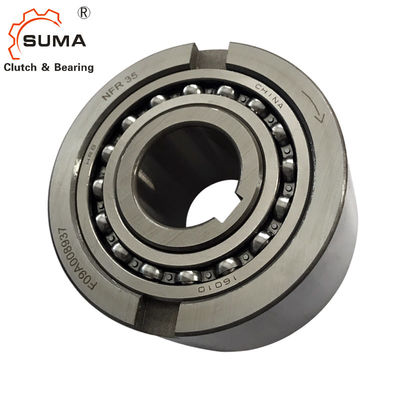

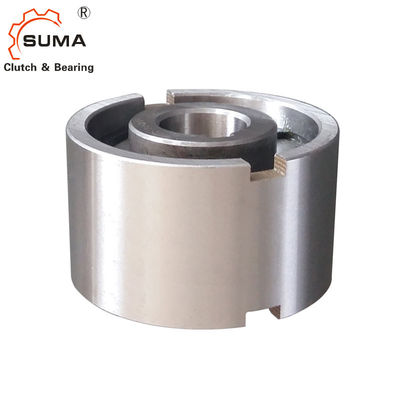

NFR30 3200 دورة في الدقيقة قابض ذو اتجاه واحد مع محامل كروية
سمات
نوع NFR عبارة عن عجلة حرة من النوع الأسطواني مدعوم من المحمل بدون أي ختم.يجب أن يكون التشحيم والختم
المقدمة من التثبيت.التشحيم القياسي هو الزيت. تستخدم الأحجام من 8 إلى 20 وحدة الصلب على دعامة الصلب
من السباق الداخلي.فوق الحجم 25 ، يتم استخدام محامل كروية سلسلة 160 .. ، مما يعطي سرعة تجاوز أعلى
سعة.يتم عرض ترتيب نموذجي فوق الصفحة.
السباق الداخلي مرتبط بالعمود.يتمتع السباق الخارجي بتفاوت إيجابي n6 لإعطاء ضغط مناسب في مبيت لـ H7 ، كما توفر الشقوق الجانبية الإضافية نقلًا إيجابيًا لعزم الدوران. يجب أن يكون الغلاف قويًا بما يكفي لعدم
توسع بعد التجميع.
الأبعاد والقدرات
| يكتب | مقاس | تجاوز السرعات | وزن | |||||||||||
|
NFR (ANR-ANG) |
درهم 7 (مم) |
TKN1 (نانومتر) |
نيماكس 2) (دقيقة -1) |
ناماكس 3) (دقيقة -1) |
Dn6 (مم) |
د 2 (مم) |
د 4 (مم) |
إل (مم) |
أنا (مم) |
ر (مم) |
BH11 (مم) |
ص (مم) |
r1 (مم) |
(كلغ) |
| 8 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1.5 | 0.1 | ||
| 12 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1.5 | 0.1 | ||
| 15 | 78 | 850 | 850 | 47 | 26 | 37 | 30 | 3.5 | 7 | 1.5 | 1.5 | 0.3 | ||
| 20 | 188 | 650 | 650 | 62 | 37 | 52 | 36 | 3.5 | 8 | 2 | 2 | 0.6 | ||
| 25 | 250 | 2100 | 3600 | 80 | 40 | 68 | 40 | 0.2 | 4 | 9 | 2.5 | 2 | 1.2 | |
| 30 | 500 | 1700 | 3200 | 90 | 45 | 75 | 48 | 0.2 | 5 | 12 | 2..5 | 2 | 1.8 | |
| 35 | 663 | 1550 | 3000 | 100 | 50 | 80 | 53 | 1.2 | 6 | 13 | 2.5 | 2.5 | 2.4 | |
| 40 | 1100 | 1150 | 2600 | 110 | 55 | 90 | 63 | 2.2 | 7 | 15 | 3 | 2.5 | 3.3 | |
| 45 | 1500 | 1000 | 2400 | 120 | 60 | 95 | 63 | 2.2 | 7 | 16 | 3 | 2.5 | 4.0 | |
| 50 | 2375 | 800 | 2150 | 130 | 70 | 110 | 80 | 2.7 | 8.5 | 17 | 3.5 | 3 | 5.7 | |
| 55 | 2550 | 750 | 2000 | 140 | 75 | 115 | 80 | 4.2 | 9 | 18 | 3.5 | 3 | 6.5 | |
| 60 | 4250 | 650 | 1900 | 150 | 80 | 125 | 95 | 3.2 | 9 | 18 | 3.5 | 3.5 | 8.9 | |
| 70 | 5875 | 550 | 1750 | 170 | 90 | 140 | 110 | 1.1 | 9 | 20 | 3.5 | 3.5 | 13.5 | |
| 80 | 10000 | 500 | 1600 | 190 | 105 | 160 | 125 | 0 | 9 | 20 | 4 | 3.5 | 19.0 | |
| 90 | 17250 | 450 | 1450 | 215 | 120 | 180 | 140 | 0.6 | 11.5 | 24 | 4 | 4 | 27.2 | |
| 100 | 79625 | 350 | 1250 | 260 | 140 | 210 | 150 | 2.6 | 14.5 | 28 | 4 | 4 | 44.5 | |
| 130 | 34750 | 250 | 1000 | 300 | 160 | 240 | 180 | 2 | 17.5 | 32 | 5 | 5 | 68.0 | |
التركيب والاقتران
الصور
