| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | GF40 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | USD50-USD200 PER PIECE |
| تفاصيل التغليف: | صندوق كرتون |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم المنتج: | أسطواني مخلب GF40 | مادة: | GCr15 تحمل الصلب |
|---|---|---|---|
| سرعة الدوران: | 2600 دورة في الدقيقة | وحدة الوزن: | 3.3 كجم |
| ضمان: | سنة واحدة | مقاس: | 40 * 110 * 63 ملم |
| قدرة عزم الدوران: | 1115 نيوتن متر | OEM: | قبول |
| إبراز: | GF40 طريقة واحدة أسطواني,1115 نانومتر اتجاه واحد أسطواني,GF40 طريقة واحدة مخلب الأسطوانة |
||

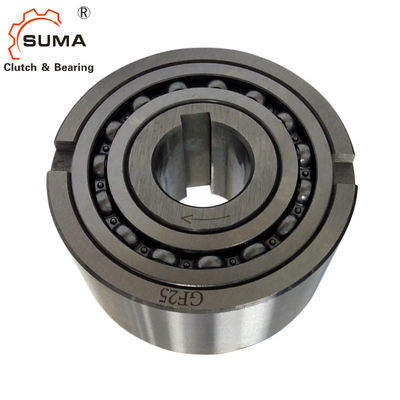

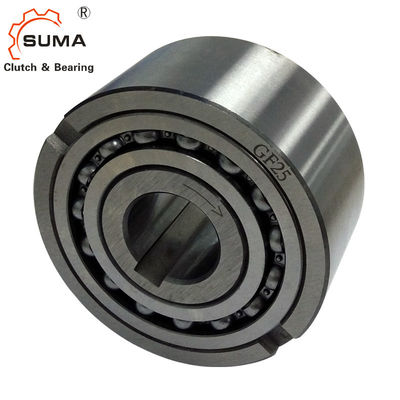

GF40 1115 Nm ناقل اتجاه واحد أسطواني
سمات
العجلات الحرة من سلسلة GF تتمحور حول نفسها.من الحجم 8 إلى الحجم 20 ، يكون التمركز عبارة عن فولاذ على الفولاذ ، بينما من الحجم 25 إلى 130 ، يتم ضمان التمركز بواسطة محامل سلسلة 2160.
تنتقل مقدمات عزم الدوران من العمود إلى السباق الداخلي عن طريق مسار رئيسي ومن السباق الخارجي إلى المقعد عن طريق ساحبات أمامية.
يجب أن تكون ساحات خلوص العمود إما h6 أو j6 ، ويجب أن تكون أماكن الخلوص H7 أو G7.
إذا لم يتم استخدام ساحبات أمامية ، فإن مساحة الجلوس تصبح K6.
قبل وضعها في الخدمة ، يجب تشحيم العجلات الحرة بمواد تشحيم مناسبة.يعد تزييت الزيت ضروريًا عند الوصول إلى عدد كبير من الدورات في الوضع المحايد.
الأبعاد والقدرات
| يكتب | درهم 7 | Dn6 | إل | س | D1 | د 2 | ب | ر | وزن | الحلقة الداخلية | الطوق الخارجي | TKN | سحب عزم الدوران |
| عجلات حرة / | عجلات حرة / | ||||||||||||
| مم | مم | مم | مم | مم | مم | مم | مم | كلغ | تجاوز الحد الأدنى -1 | تجاوز الحد الأدنى -1 | نانومتر | Ncm | |
| GF 8 | 8 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0.1 | 1000 | 1000 | 20 | 0.09 |
| GF 9 | 9 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0.1 | 1000 | 1000 | 20 | 0.09 |
| GF 12 | 12 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0.1 | 1000 | 1000 | 20 | 0.11 |
| GF 15 | 15 | 47 | 30 | 1 | 26 | 37 | 7 | 3.5 | 0.3 | 900 | 900 | 78 | 0.15 |
| GF 20 | 20 | 62 | 36 | 1 | 37 | 52 | 8 | 3.5 | 0.6 | 700 | 700 | 188 | 0.18 |
| GF 25 | 25 | 80 | 40 | - | 40 | 68 | 9 | 4 | 1.2 | 2100 | 3600 | 250 | 0.36 |
| جي إف 30 | 30 | 90 | 48 | - | 45 | 75 | 12 | 5 | 1.8 | 1700 | 3200 | 500 | 0.4 |
| جي إف 35 | 35 | 100 | 53 | - | 50 | 80 | 13 | 6 | 2.4 | 1500 | 3000 | 680 | 0.6 |
| GF 40 | 40 | 110 | 63 | - | 55 | 90 | 15 | 7 | 3.3 | 1200 | 2600 | 1115 | 0.84 |
| جي إف 45 | 45 | 120 | 63 | - | 60 | 95 | 16 | 7 | 4 | 1000 | 2400 | 1500 | 0.94 |
| جي إف 50 | 50 | 130 | 80 | - | 70 | 110 | 17 | 8.5 | 5.7 | 800 | 2100 | 2375 | 1.28 |
| جي إف 55 | 55 | 140 | 80 | - | 75 | 115 | 18 | 9 | 6.5 | 750 | 2000 | 2500 | 1.5 |
| جي إف 60 | 60 | 150 | 95 | - | 80 | 125 | 18 | 9 | 8.9 | 650 | 1900 | 4250 | 1.6 |
| جي إف 70 | 70 | 170 | 110 | - | 95 | 140 | 20 | 9 | 13.5 | 550 | 1800 | 5875 | 3.6 |
| جي إف 80 | 80 | 190 | 125 | - | 110 | 160 | 20 | 9 | 19 | 500 | 1600 | 10000 | 3.6 |
| جي إف 90 | 90 | 215 | 140 | - | 120 | 180 | 24 | 11.5 | 27.2 | 450 | 1400 | 17350 | 6.8 |
| جي إف 100 | 100 | 260 | 150 | - | 140 | 210 | 28 | 14.5 | 44.5 | 350 | 1300 | 19750 | 8.8 |
| GF 130 | 130 | 300 | 180 | - | 160 | 240 | 32 | 17.5 | 68 | 250 | 1000 | 35000 | 12.5 |
الصور
طَرد :
