| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | ASK60 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | USD150-USD180 PER PIECE |
| تفاصيل التغليف: | صندوق كرتون |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم المنتج: | عجلة حرة تحمل ASK60 | مادة: | GCr15 تحمل الصلب |
|---|---|---|---|
| قدرة عزم الدوران: | 250 نيوتن متر | وحدة الوزن: | 0.5 كجم |
| ضمان: | سنة واحدة | مقاس: | 60 * 95 * 18 ملم |
| سرعة الدوران: | 1800 دورة في الدقيقة | OEM: | قبول |
| إبراز: | تجاوز محمل القابض الأسطواني,محمل القابض الأسطواني ASK60,محمل العجلة الحرة ASK60 |
||

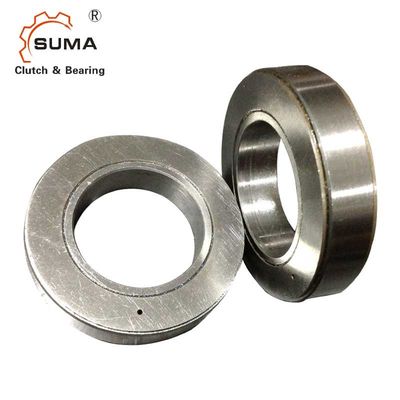

ASK60 60 * 95 * 18 مللي متر عجلة حرة واحدة تحمل تجاوز القابض الخلفي
سمات
النوع ASK هو محمل عجلة حرة من النوع الأسطواني مدعوم بصفين من محامل البكرات.إنها وحدة ذاتية الحماية من الغبار ، يتم توصيلها بالشحم.الأبعاد الخارجية الاسمية هي نفسها محمل سلسلة 60.
يجب ضمان انتقال عزم الدوران بضغطة مناسبة على كل من السباق الداخلي والخارجي.بسبب هذا الملاءمة المطبعة ، فإن الخلوص الشعاعي القياسي هو C4.تكون تفاوتات التداخل على أبعاد العجلة الحرة ، مما يسمح بالتركيب المباشر في سلسلة قياسية 60.
موقع المحمل: يجب أن يكون تفاوت المحور h6 أو j6. يجب الضغط على العرق الخارجي في مبيت صلب لتفاوت K6.وقدرات التحميل الشعاعي مذكورة في الجدول.لا يمكن للعجلات الحرة من النوع ASK قبول التحميل المحوري.في حالات مثل هذه الأحمال ، يجب توفير محامل الدفع.
البيانات الفنية
| نموذج | ASK60 |
| ماتيرايل | GCr15 |
| القطر الداخلي | 60 ملم |
| القطر الخارجي | 95 ملم |
| سماكة | 18 ملم |
| قدرة عزم الدوران | 250 نيوتن متر |
| سحب عزم الدوران | 25Ncm |
| سرعة التجاوز القصوى | 1800r / دقيقة |
| تطبيق | Backstop ، التجاوز |
| طَرد | حزمة الكرتون / حزمة خشبية |
| موعد التسليم | 5-7 أيام |
| شروط الدفع | TT ، L / C ، D / P ، D / A ، ويسترن يونيون ، باي بال |
الأبعاد والقدرات
| يكتب | مقاس | سلسلة تحمل | تيKN1) | نالأعلى | القطر الخارجي | ارتفاع | تحمل الأحمال | وزن | سحب عزم الدوران | |
| متحرك | ثابتة | |||||||||
| يطلب | دص 6 (مم) |
(نانومتر) |
(دقيقة -1) |
د (مم) |
إل (مم) |
ج (كيلو نيوتن) |
ج0 (كيلو نيوتن) |
(كلغ) | TR (Ncm) |
|
| 40 | 6008 | 72 | 3500 | 68 | 15 | 16 | 20.6 | 0.25 | 15 | |
| 50 | 6010 | 125 | 2200 | 80 | 16 | 19.6 | 23.5 | 0.34 | 20 | |
| 60 | 6012 | 250 | 1800 | 95 | 18 | 25.3 | 35.1 | 0.5 | 25 | |
ملاحظات
1) Tmax = 2 مرات ؛TKN
"راجع صفحة التحديد من 10 إلى 13
"راجع تعليمات التركيب والصيانة صفحة 16 إلى 19
مثال تصاعد
الصور
