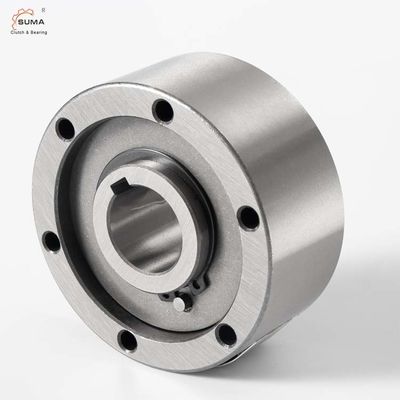

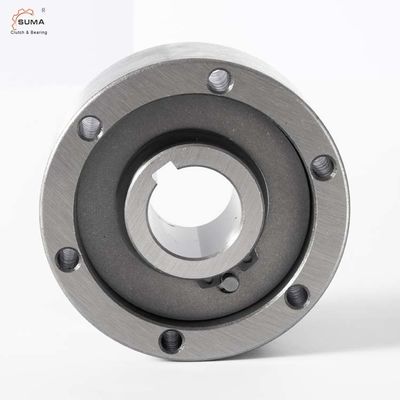

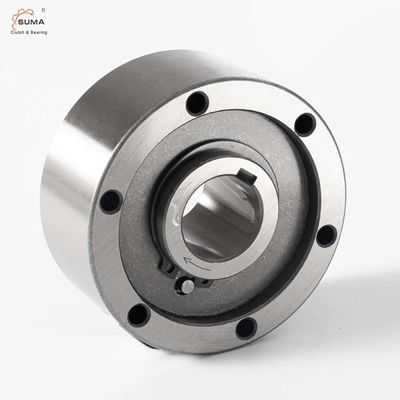

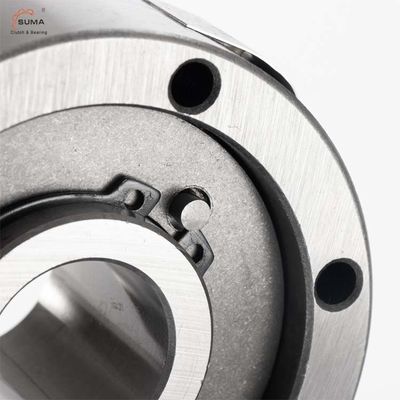

AA12 AA15 غير محمل مدعوم باتجاه واحد من نوع الأسطوانة الحرة
البيانات الفنية
تخصيص | |
نموذج | AA12 / AA15 |
مادة | GCr15 |
القطر الداخلي | 12 ملم / 15 ملم |
القطر الخارجي | 47 ملم / 55 ملم |
سماكة | 20 مم / 30 مم |
قدرة عزم الدوران | 17 نيوتن متر / 55 نيوتن متر |
سحب عزم الدوران | 0.7 نيوتن سم / 3.5 نيوتن سم |
السباق الداخلي يجتاح السرعة | 3100r / دقيقة |
السباق الخارجي يجتاح السرعة | 6000r / دقيقة |
وزن | 0.21 كجم / 0.44 كجم |
بنية | نوع الأسطوانة |
تطبيق | آلة نسيج ، مراوح ، مراوح ، آلة طباعة |
طَرد | صندوق كرتوني ، صندوق خشبي أو حسب الطلب |
شروط الدفع | TT.L / C ، D / A ، D / P ، ويسترن يونيون ، باي بال |
موعد التسليم | 2-4 أيام للعينة ، 7 أيام لأمر كبير |
سمات
النوع AA عبارة عن عجلة حرة من نوع الأسطوانة مدعومة.المحامل مطلوبة لدعم الأحمال المحورية والشعاعية.
يمكن أن يقبل هذا التصميم اختلالًا محوريًا للعرق الداخلي والخارجي بمقدار ± S / 2.
يجب أيضًا توفير التشحيم والختم من خلال التثبيت.
التزييت القياسي هو الزيت.
السباق الداخلي مرتبط بالعمود.يجب أن تكون ملائمة تمركز السباق الخارجي هي التسامح H7.
يتم توصيل السباق الخارجي عبر البراغي بالدرجة 10.9 أو أفضل.
الأبعاد والقدرات
مقاس | TK1 | تجاوز السرعات | وزن |
يجر عزم الدوران |
||||||||||
درهم 7 | نيماكس 2) | ناماكس 3) | درهم 7 | د 5 | د 6 | د 3 | ض | ا | إل | F | س | (كلغ) | TR | |
(مم) | (نانومتر) | (دقيقة -1) | (دقيقة -1) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
ملاحظات
1) T max = 2 x T KN
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
المفتاح إلى DIN 6885.1
التركيب والاقتران
