| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | AA45 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | USD150-USD180PER PIECE |
| تفاصيل التغليف: | صندوق كرتون |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم المنتج: | تحمل الفهرسة الحرة AA45 | مادة: | GCr15 تحمل الصلب |
|---|---|---|---|
| قدرة عزم الدوران: | 1125 نيوتن | سرعة الدوران: | 1050 دورة في الدقيقة |
| وحدة الوزن: | 4 كجم | ضمان: | سنة واحدة |
| مقاس: | 45 * 130 * 56 ملم | OEM: | قبول |
| إبراز: | AA45 طريقة واحدة أسطواني,GCr15 الصلب طريقة واحدة أسطواني,GCr15 الصلب طريقة واحدة مخلب الأسطوانة |
||

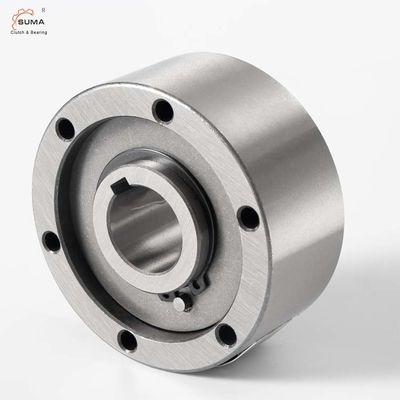

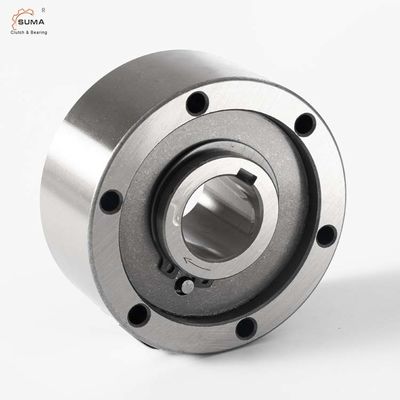

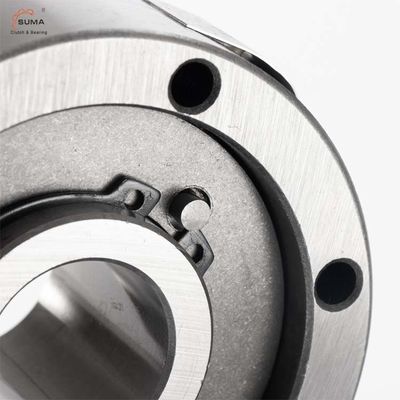

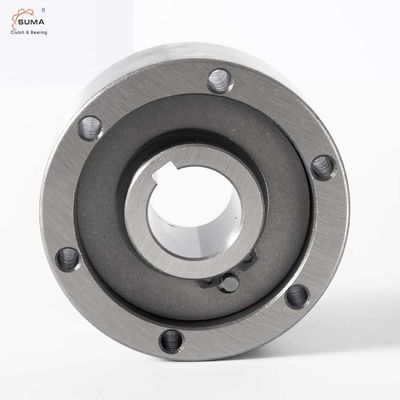

AA45 45 * 130 * 56 مللي متر الأسطوانة نوع اتجاه واحد مخلب عجلة حرة تحمل الفهرسة
سمات
النوع AA عبارة عن عجلة حرة من نوع الأسطوانة مدعومة.المحامل مطلوبة لدعم الأحمال المحورية والشعاعية.
يمكن أن يقبل هذا التصميم اختلالًا محوريًا للعرق الداخلي والخارجي بمقدار ± S / 2.
يجب أيضًا توفير التشحيم والختم من خلال التثبيت.
التزييت القياسي هو الزيت.
السباق الداخلي مرتبط بالعمود.يجب أن تكون ملائمة تمركز السباق الخارجي هي التسامح H7.
يتم توصيل السباق الخارجي عبر البراغي بالدرجة 10.9 أو أفضل.
البيانات الفنية
| تخصيص | |
| نموذج | AA45 |
| مادة | GCr15 |
| القطر الداخلي | 45 ملم |
| القطر الخارجي | 130 ملم |
| سماكة | 56 ملم |
| قدرة عزم الدوران | 1125 نيوتن |
| سحب عزم الدوران | 140 نيوتن سم |
| السباق الداخلي يجتاح السرعة | 1050r / دقيقة |
| السباق الخارجي يجتاح السرعة | 1500r / دقيقة |
| وزن | 4 كجم |
| بنية | نوع الأسطوانة |
| تطبيق | آلة نسيج ، مراوح ، مراوح ، آلة طباعة |
| طَرد | صندوق كرتوني ، صندوق خشبي أو حسب الطلب |
| شروط الدفع | TT.L / C ، D / A ، D / P ، ويسترن يونيون ، باي بال |
| موعد التسليم | 2-4 أيام للعينة ، 7 أيام لأمر كبير |
الأبعاد والقدرات
| مقاس | TK1 | تجاوز السرعات | وزن |
يجر عزم الدوران |
||||||||||
| درهم 7 | نيماكس 2) | ناماكس 3) | درهم 7 | د 5 | د 6 | د 3 | ض | ا | إل | F | س | (كلغ) | TR | |
| (مم) | (نانومتر) | (دقيقة -1) | (دقيقة -1) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
ملاحظات
1) T max = 2 x T KN
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
المفتاح إلى DIN 6885.1
