| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | ASNU25 NFS25 |

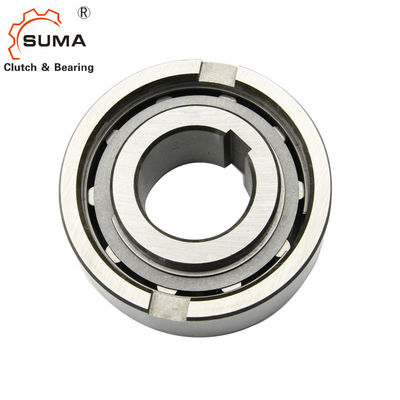

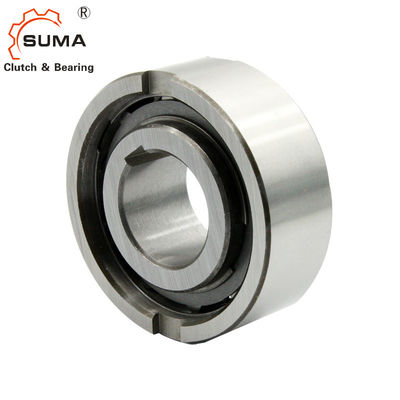

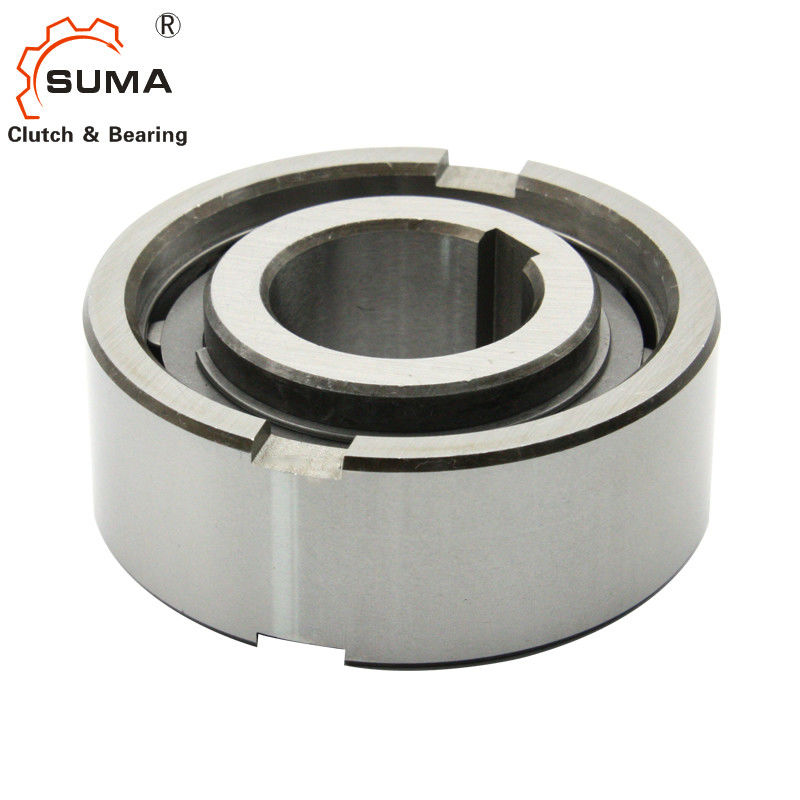

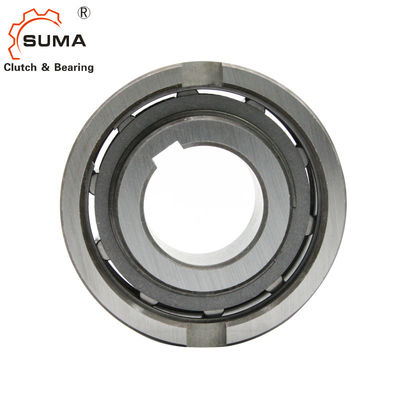

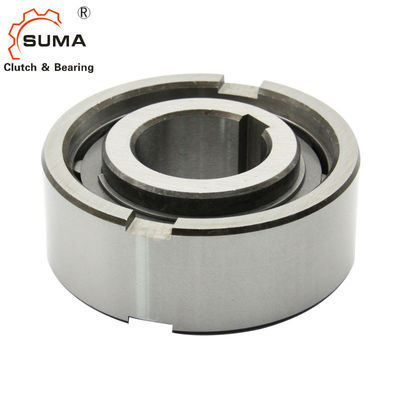

ASNU25 NFS25 محامل القابض أحادية الاتجاه من نوع الأسطوانة
ميزات محامل القابض ذات الاتجاه الواحد ASNU25
ASNU NFS TFS عبارة عن عجلة حرة من نوع الأسطوانة مدعومة.تحمل هي دعم المحور وحمل شعاعي.
يجب أيضًا توفير التشحيم والختم عن طريق التثبيت.
نظرًا لأن القابض أحادي الاتجاه من نوع ASNU NFS هو نوع أسطواني بدون دعم محمل ، فإن المحامل مطلوبة لدعم الأحمال المحورية والشعاعية.يجب أيضًا توفير التشحيم والختم من خلال التثبيت.
السباق الداخلي مرتبط بالعمود.
يتمتع العرق الخارجي بتفاوت إيجابي n6 ، لإعطاء ضغط مناسب في مبيت H7.
البيانات الفنية لـASNU25 محامل القابض ذات الاتجاه الواحد
| اسم المنتج | طريقة واحدة تحمل مخلب |
| نموذج | ASNU25 / NFS25 |
| مادة | الكروم الصلب GCr15 |
| القطر الداخلي | 25 ملم |
| القطر الخارجي | 62 ملم |
| سماكة | 24 ملم |
| قدرة عزم الدوران | 125 نيوتن متر |
| سرعة الدوران | 1700 دورة في الدقيقة |
| وزن | 0.38 كجم |
| طَرد | صندوق كرتوني / صندوق خشبي |
أبعاد وقدراتASNU25 محامل القابض ذات الاتجاه الواحد
| يكتب | مقاس |
TKN1) |
التجاوز السرعات |
وزن
|
سحب عزم الدوران | |||||||||
|
ASNU (NFS) |
درهم 7 | نيماكس 2) | نامكس 3) | Dn6 | د 5 | إل | ب | ر | س | ه | F | TR | ||
| [مم] | [نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
ملاحظات
ASNU8-12 ، مفتاح ASNU200 إلى DIN 6885. 1 ،
أحجام أخرى إلى DIN 6885.3
1) T max = 2 مرات ؛تي كن
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
مثال تصاعد
