| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | AE30 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | USD50-USD80 PER PIECE |
| تفاصيل التغليف: | صندوق كرتون |
| وقت التسليم: | 3-5 أيام |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم المنتج: | طريقة واحدة مخلب تحمل AE30 | مادة: | GCr15 تحمل الصلب |
|---|---|---|---|
| قدرة عزم الدوران: | 500 نانومتر | سرعة الدوران: | 2100 دورة في الدقيقة |
| وحدة الوزن: | 1.5 كجم | ضمان: | سنة واحدة |
| مقاس: | 30 * 90 * 44 ملم | OEM: | قبول |
| إبراز: | AE30 محمل القابض الأسطواني,محمل القابض الأسطواني 44 مم,GCr15 طريقة واحدة مخلب الأسطوانة |
||

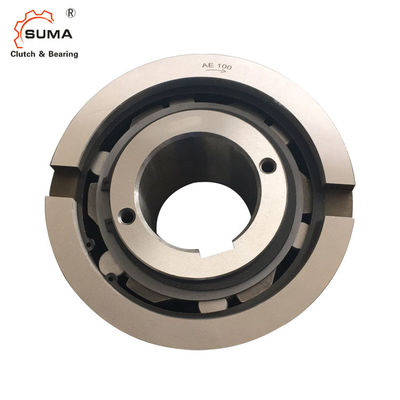

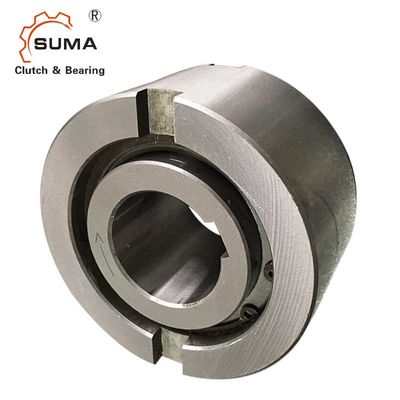

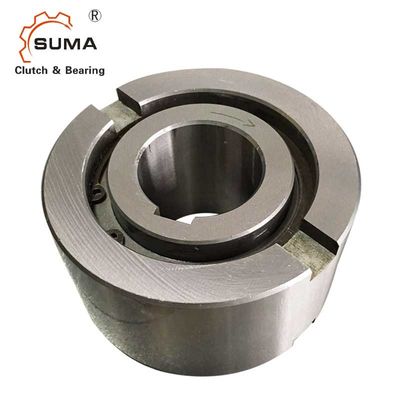

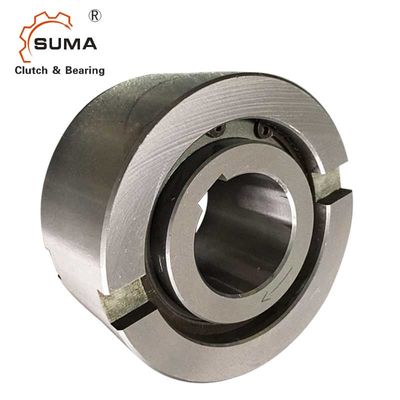

AE30 2100 دورة في الدقيقة طريقة واحدة محمل مخلب الأسطوانة الحرة
سمات
النوع AE عبارة عن عجلة حرة من النوع الأسطواني غير مدعومة.المحامل مطلوبة لدعم الأحمال المحورية والشعاعية.يجب أيضًا توفير التشحيم والختم من خلال التثبيت.القطر الخارجي الاسمي هو بُعد محمل كروي قياسي.
الترتيب النموذجي هو تثبيت هذا النوع بجانب محمل بنفس تفاوت قطر السكن.
السباق الداخلي مرتبط بالعمود.يتسم العرق الخارجي بتفاوت h6 ويجب أن يتم تركيبه في مبيت بتفاوت K7.توفر الشقوق الجانبية الإضافية نقلًا إيجابيًا لعزم الدوران.
إذا كان تحمل السكن لـ R6 ، فإن استخدام الشقوق ليس ضروريًا ، ولكن يجب أن يكون السكن قويًا بما يكفي لعدم التمدد بعد التجميع.يمكن أن يقبل هذا التصميم محوريًا
عدم محاذاة العرق الداخلي والخارجي لـ ± S / 2.
البيانات الفنية
| بند | AE30 |
| مادة | GCr15 |
| تتحمل ديا. | 30 ملم |
| ديا الخارجي. | 90 ملم |
| العرض (ب) | 44 ملم |
| قدرة عزم الدوران | 500 نيوتن |
| تجاوز الحد من السرعة (السباق الداخلي) | 2100 ص / دقيقة |
| تجاوز السرعة المحددة (السباق الخارجي) | 1500 ص / دقيقة |
| وزن | 1.5 كجم |
| طَرد | علبة كرتون أو حسب متطلباتك |
الأبعاد والقدرات
| يكتب | مقاس | تجاوز السرعات | وزن | سحب عزم الدوران | |||||||||||
|
AE
|
دH7 (مم) |
تيKN1 (نانومتر) |
نإيماكس2) (دقيقة-1) |
نأماكس3) (دقيقة-1) |
دh6 (مم) |
د5 (مم) |
د6 (مم) |
إل (مم) |
س (مم) |
F (مم) |
ه (مم) |
ب (مم) |
ر (مم) |
(كلغ) |
تيص
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0.5 | 0.8 | 6 | 3 | 0.11 | 0.7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0.8 | 1.2 | 7 | 3.5 | 0.30 | 3.5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0.55 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 | |
التركيب والاقتران
