| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | FK6206 FK6206 2RS |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | USD500-USD2000 PER PIECE |
| تفاصيل التغليف: | صندوق كرتون |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم المنتج: | أسطواني مخلب تحمل FK6206 FK6206 2RS | مادة: | GCr15 تحمل الصلب |
|---|---|---|---|
| قدرة عزم الدوران: | 148 نيوتن متر | سرعة الدوران: | 2800-10800 دورة في الدقيقة |
| وحدة الوزن: | 0.23 كجم | ضمان: | سنة واحدة |
| مقاس: | 30 * 62 * 16 ملم | طَرد: | علبة كرتون أو حالة خشبية |
| إبراز: | FK6206 محمل القابض الأسطواني,محمل القابض الأسطواني 148 نانومتر,FK6206 2RS طريقة واحدة مخلب الأسطوانة |
||

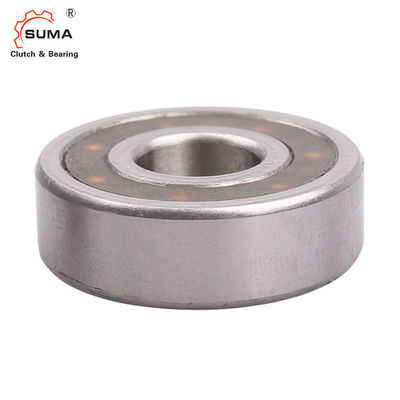

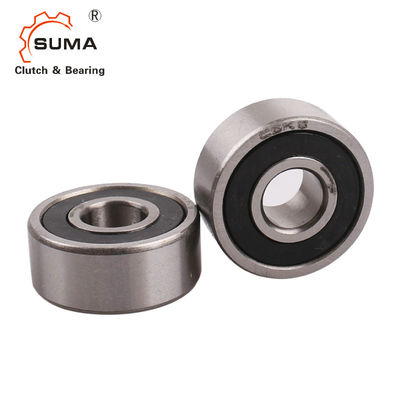

FK6206 FK6206 2RS 148Nm محمل مخلب الأسطوانة الحرة
سمات
عرض
12/14/15/16/17/18 ملم
درجة حرارة التشغيل
الأعلى.140 درجة مئوية
درجات حرارة أعلى عند الطلب
الأعلى.110 درجة مئوية (تصميم 2RS مع أختام RS)
تشحيم
سلسلة FK2RSمع الأختام
التشحيم التشحيم مدى الحياة
سلسلة FKبدون أقراص الختم
تزييت الزيت أو الشحوم
سلمت مع الحماية من التآكل.
تثبيت
تفاوتات التثبيت
رمح n6المحور N7
أجزاء التزاوج
تصلب وطحن أجزاء التزاوج ليست ضرورية.قم بتنظيف أجزاء التزاوج الموجودة في المنطقة المجاورة لقابض العجلة الحرة وكذلك حلقات القابض ذات العجلة الحرة (خالية من الشحوم) تمامًا قبل جعل المكبس مناسبًا.
تحمل
يشتمل القابض المجاني على محامل كروية وأسطوانات.دعم المحمل الخارجي الإضافي ليس ضروريًا.
اضغط على الضغط المناسب
يجب عدم تطبيق ضغط الضغط المناسب على الكرات.
تحامل الاتجاه
يحدد السهم الموجود على الحلقة الداخلية اتجاه تثبيت الحلقة الداخلية.
الأبعاد والقدرات
أسطورة الرسم:
d = القطر الداخلي D = القطر الخارجي W = العرض r = نصف قطر الحافة T = عزم الدوران n = سرعة الدوران C = سعة الحمولة
| تعيين |
د [مم] |
د [مم] |
دبليو [مم] |
تينوم [نيوتن متر] |
نالأعلى [دورة في الدقيقة] |
جدين. [ن] |
جستات. [ن] |
ص [مم] |
وزن [كلغ] |
رقم الصنف. |
| FK 6203 | 17 | 40 | 12 | 53 | 10800 | 6،245 | 3،441 | 1.0 | 0.07 | 301065 |
| طراز FK 6203-RS | 17 | 40 | 12 | 53 | 3700 | 6،245 | 3،441 | 1.0 | 0.07 | 301079 |
| FK 6204 | 20 | 47 | 14 | 60 | 7500 | 6869 | 4268 | 1.5 | 0.12 | 301068 |
| FK 6204-2RS | 20 | 47 | 14 | 60 | 3200 | 6869 | 4268 | 1.5 | 0.12 | 301087 |
| FK 6205 | 25 | 52 | 15 | 104 | 5400 | 7448 | 5،146 | 1.5 | 0.15 | 301070 |
| FK 6205-2RS | 25 | 52 | 15 | 104 | 2800 | 7448 | 5،146 | 1.5 | 0.15 | 301092 |
| FK 6206 | 30 | 62 | 16 | 148 | 5100 | 7،859 | 6066 | 1.5 | 0.23 | 301074 |
| FK 6206-2RS | 30 | 62 | 16 | 148 | 2400 | 7،859 | 6066 | 1.5 | 0.23 | 301103 |
| FK 6207 | 35 | 72 | 17 | 265 | 3700 | 8902 | 7819 | 2.7 | 0.34 | 301077 |
| FK 6207-2RS | 35 | 72 | 17 | 265 | 1900 | 8902 | 7819 | 2.7 | 0.34 | 301108 |
| FK 6208 | 40 | 80 | 18 | 267 | 3700 | 8902 | 7،752 | 2.7 | 0.45 | 301078 |
| FK 6208-2RS | 40 | 80 | 18 | 267 | 1900 | 8902 | 7،752 | 2.7 | 0.45 | 301110 |
| FK 6304-2RS | 20 | 52 | 15 | 104 | 2800 | 7448 | 5146 | 1.5 | 0.17 | 301098 |
جميع المواصفات لسلسلة FK 2RS (مع أختام) وسلسلة FK (بدون أختام)
يعتمد العزم الاسمي المحدد على صلابة كافية لأجزاء التزاوج.
سرعة الدوران n للسلسلة FK (بدون أختام) = السرعة الكامنة لوحدة التجميع
سرعة الدوران n للسلسلة FK 2RS (مع السدادات) = فرق سرعة أجزاء التزاوج.
يتم تقييد عزم القيادة الخلفي بواسطة ذراع عزم الدوران.يجب عدم تثبيت ذراع عزم الدوران في موضعه.يجب أن تحتوي على لعب 0.5 بوصة في الاتجاه المحوري وفي الاتجاه الشعاعي.
يتم توفير حواجز FRHM الخلفية لتناسب الخلوص.يتم توفير براغي مثبتة على الحلقة الداخلية للاحتفاظ المحوري ، وليست أطواق العمود مطلوبة.
