تفاصيل المنتج:
|
| اسم المنتج: | طريقة واحدة مخلب تحمل ASK50 | مادة: | GCr15 تحمل الصلب |
|---|---|---|---|
| قدرة عزم الدوران: | 125 نيوتن متر | وحدة الوزن: | 0.34 كجم |
| ضمان: | سنة واحدة | مقاس: | 50 * 80 * 16 ملم |
| سرعة الدوران: | 2200 دورة في الدقيقة | OEM: | قبول |
| إبراز: | ASK50 كروي ومحمل أسطواني,2200 دورة في الدقيقة كروي ومحمل أسطواني,اسأل 50 قابض عجلة حرة |
||

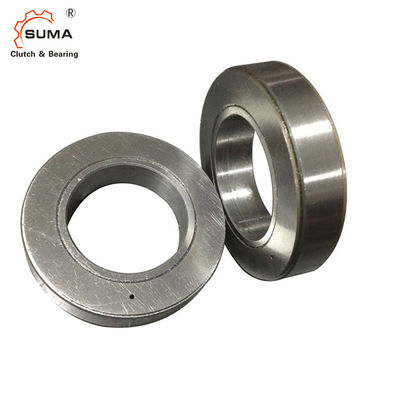

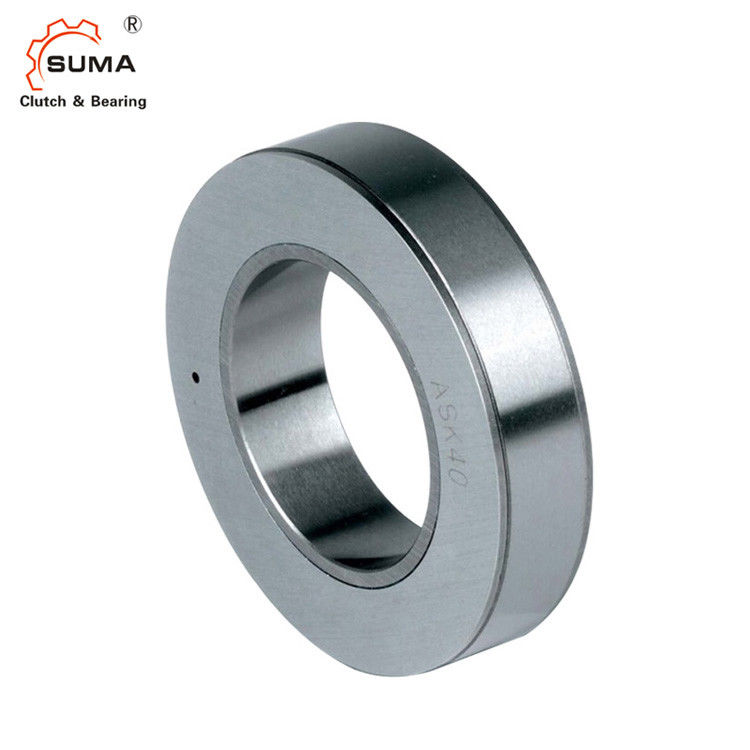

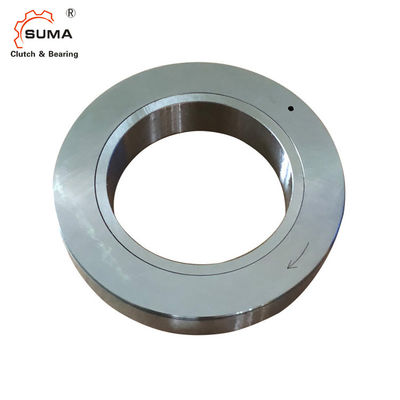

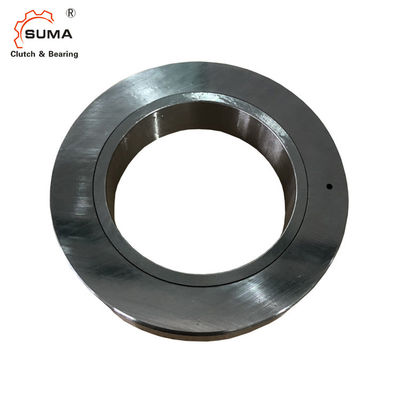

ASK50 2200 دورة في الدقيقة أسطوانة حرة تحمل طريقة واحدة القابض
سمات
1. النوع ASK هو محمل ذو عجلة حرة من النوع الأسطواني مدعوم بصفين من محامل البكرات.
2. الخلوص الشعاعي القياسي هو C4
3. يجب أن يكون تفاوت العمود h6 أو j6
4. لا يمكن أن تقبل العجلات الحرة ASK التحميل المحوري.في حالات مثل هذه الأحمال ، يجب توفير محامل الدفع
البيانات الفنية
| نموذج | ASK50 |
| ماتيرايل | GCr15 |
| القطر الداخلي | 50 ملم |
| القطر الخارجي | 80 ملم |
| سماكة | 16 ملم |
| قدرة عزم الدوران | 125 نيوتن متر |
| سحب عزم الدوران | 20Ncm |
| سرعة التجاوز القصوى | 2200r / دقيقة |
| تطبيق | Backstop ، التجاوز |
| طَرد | حزمة الكرتون / حزمة خشبية |
| موعد التسليم | 5-7 أيام |
| شروط الدفع | TT ، L / C ، D / P ، D / A ، ويسترن يونيون ، باي بال |
الأبعاد والقدرات
| يكتب | مقاس | سلسلة تحمل | تيKN1) | نالأعلى | القطر الخارجي | ارتفاع | تحمل الأحمال | وزن | سحب عزم الدوران | |
| متحرك | ثابتة | |||||||||
| يطلب | دص 6 (مم) |
(نانومتر) |
(دقيقة -1) |
د (مم) |
إل (مم) |
ج (كيلو نيوتن) |
ج0 (كيلو نيوتن) |
(كلغ) | TR (Ncm) |
|
| 40 | 6008 | 72 | 3500 | 68 | 15 | 16 | 20.6 | 0.25 | 15 | |
| 50 | 6010 | 125 | 2200 | 80 | 16 | 19.6 | 23.5 | 0.34 | 20 | |
| 60 | 6012 | 250 | 1800 | 95 | 18 | 25.3 | 35.1 | 0.5 | 25 | |
ملاحظات
1) Tmax = 2 مرات ؛TKN
"راجع صفحة التحديد من 10 إلى 13
"راجع تعليمات التركيب والصيانة صفحة 16 إلى 19
مثال تصاعد
