| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | ASNU35 NFS35 |

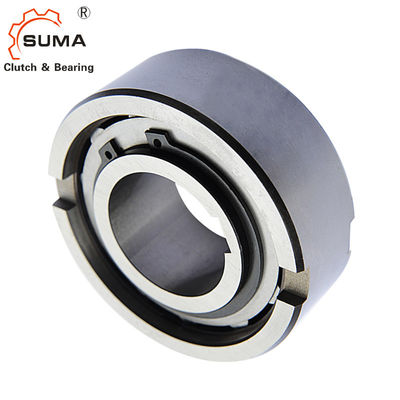

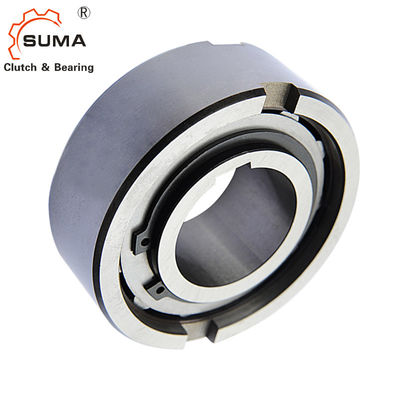

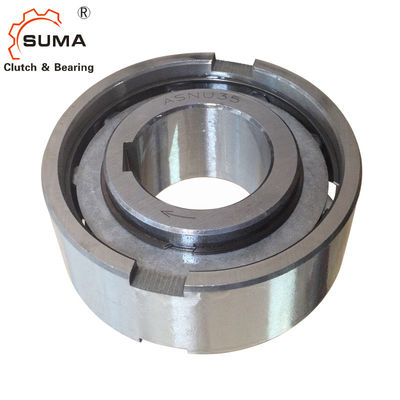

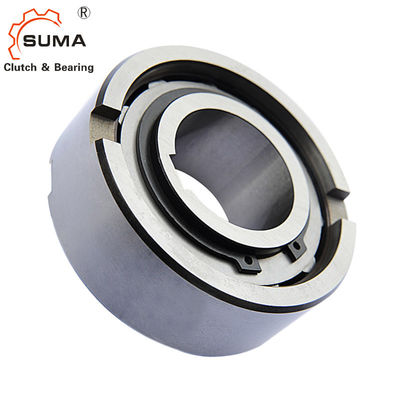

ASNU35 383 نيوتن متر تزييت 35 * 80 * 31 مم مخلب أسطواني
سمات
النوع ASNU عبارة عن عجلة حرة من النوع الأسطواني غير مدعومة.المحامل مطلوبة لدعم الأحمال المحورية والشعاعية.يجب أيضًا توفير التشحيم والختم من خلال التثبيت.القطر الخارجي الاسمي هو نفسه سلسلة 63 .. كروي.
الترتيب النموذجي هو تثبيت هذا النوع جنبًا إلى جنب مع محمل ضمن نفس تفاوتات الموقع ،
يتمتع العرق الخارجي بتفاوت إيجابي n6 ، لإعطاء ضغط مناسب في مبيت H7.توفر الشقوق الجانبية الإضافية في السباق الخارجي نقلًا إيجابيًا لعزم الدوران.
إذا كان السكن يتسامح مع K6 ، فإن استخدام الشقوق ليس ضروريًا ، ولكن يجب أن يكون السكن قويًا بما يكفي لعدم التمدد بعد التجميع.يمكن أن يقبل هذا التصميم اختلالًا محوريًا للعرق الداخلي والخارجي.
البيانات الفنية
| اسم المنتج | طريقة واحدة تحمل مخلب |
| نموذج | ASNU35 |
| مادة | الكروم الصلب GCr15 |
| القطر الداخلي | 35 ملم |
| القطر الخارجي | 84 ملم |
| قدرة عزم الدوران | 383 نيوتن |
| وزن | 0.74 كجم |
| طَرد | صندوق كرتوني / صندوق خشبي |
| شروط الدفع | TT.L / C ، D / A ، D / P ، ويسترن يونيون |
| موعد التسليم | 10-15 يوم |
الأبعاد والقدرات
| يكتب | مقاس |
TKN1) |
التجاوز السرعات |
وزن
|
سحب عزم الدوران | |||||||||
|
ASNU (NFS) |
درهم 7 | نيماكس 2) | نامكس 3) | Dn6 | د 5 | إل | ب | ر | س | ه | F | TR | ||
| [مم] | [نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
ملاحظات
ASNU8-12 ، مفتاح ASNU200 إلى DIN 6885. 1 ،
أحجام أخرى إلى DIN 6885.3
1) T max = 2 & times ؛تي كن
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
مثال تصاعد
