| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | AL50 ALP50 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | USD50-USD130 PER PIECE |
| تفاصيل التغليف: | صندوق كرتون |
| وقت التسليم: | 7-10 أيام |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم المنتج: | تحمل الأسطوانة القابض AL50 ALP50 | مادة: | GCr15 تحمل الصلب |
|---|---|---|---|
| وحدة الوزن: | 7.2 كجم | مقاس: | 50 * 150 * 92 ملم |
| ضمان: | سنة واحدة | سرعة التجاوز: | 2800 دورة في الدقيقة |
| OEM: | قبول | طَرد: | علبة كرتون أو حالة خشبية |
| إبراز: | AL50 أسطواني الصلب,GCr15 أسطواني الصلب,بكرات نقل الكرة الحرة |
||

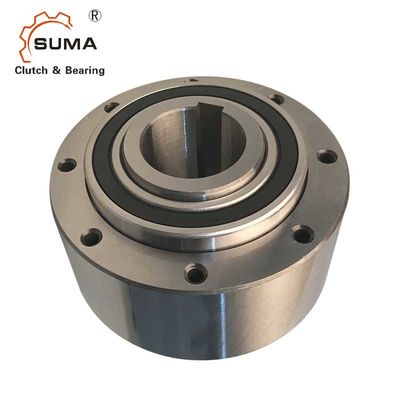

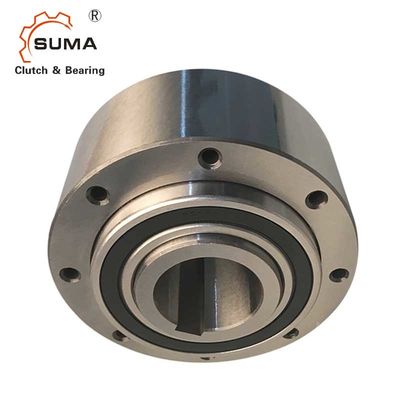

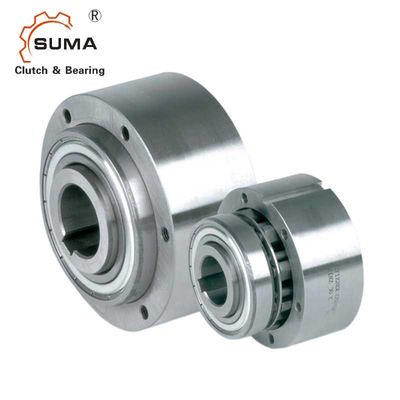

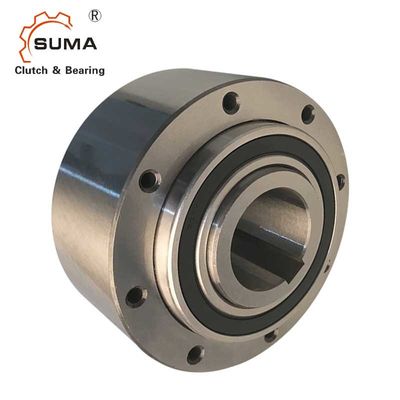

AL50 اتجاه واحد Freewheel GCr15 أسطواني الصلب
سمات
أنواع AL ، ALP هي عجلات حرة من نوع الأسطوانة.هذه الوحدات هي جزء من النظام المعياري.إنها تحمل دعمًا ، باستخدام محامل سلسلة 160 .. وتتطلب تزييتًا بالزيت.يمكن استخدام هذه الوحدات في التصميمات التي توفر تزييتًا بالزيت وختمًا كما في المثال الموجود على الصفحة.
يجب عدم التشديد على المحامل محوريًا.عادةً ما يتم استخدام الأنواع AL و ALP مع الأغطية القياسية المصممة لنقل عزم الدوران وتوفير تزييت الزيت وختمه.عادةً ما يتم استخدام هذه الأغطية في أزواج وفقًا للمجموعات الموضحة في الصفحات التالية.
إن السباق الخارجي لطراز AL سهل لتلقي وتركيز أي مكون بالملل على تحمل H7.يتم نقل عزم الدوران عن طريق البراغي من خلال لوحة الغطاء في هذه الحالة.
الأنواع AL و ALP متطابقة فيما عدا أن النوع ALP له مسار مفتاح على القطر الخارجي لنقل عزم الدوران.
يتم تسليم اثنين من الأختام الورقية مع كل وحدة يتم وضعها بين الكسوة الخارجية وألواح الغطاء.
الأبعاد والقدرات
| يكتب | مقاس | سرعة التجاوز | رقم | وزن | سحب عزم الدوران | |||||||
| AL ALP |
درهم 7 | نيماكس 2) | نامكس 3) | درهم 7 | د 2 | ض | م 1 | L4) | ب | t1 | TR | |
| [مم] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | [Ncm] | ||
| 12 | 4000 | 7200 | 62 | 20 | 3 | 42 | 20.3 | 27 | 2.4 | 0.5 | 3.4 | |
| 15 | 3600 | 6500 | 68 | 25 | 3 | 52 | 30.3 | 34.1 | 2.9 | 0.8 | 4.1 | |
| 20 | 2700 | 5600 | 75 | 30 | 4 | 57 | 34.3 | 39.1 | 3.5 | 1 | 8 | |
| 25 | 2100 | 4500 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.5 | 14 | |
| 30 | 1700 | 4100 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.2 | 23 | |
| 35 | 1550 | 3800 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3 | 60 | |
| 40 | 1150 | 3400 | 125 | 55 | 6 | 86 | 56.3 | 62.1 | 4.9 | 4.6 | 72 | |
| 45 | 1000 | 3200 | 130 | 60 | 8 | 86 | 56.3 | 62.1 | 5.5 | 4.7 | 140 | |
| 50 | 800 | 2800 | 150 | 70 | 8 | 92 | 63.3 | 69.1 | 5.5 | 7.2 | 180 | |
| 55 | 750 | 2650 | 160 | 75 | 8 | 104 | 67 | 73.1 | 6.2 | 8.6 | 190 | |
| 60 | 650 | 2450 | 170 | 80 | 10 | 114 | 78 | 84 | 6.8 | 10.5 | 240 | |
| 70 | 550 | 2150 | 190 | 90 | 10 | 134 | 95 | 103 | 7.4 | 13.5 | 320 | |
| 80 | 500 | 1900 | 210 | 105 | 10 | 144 | 100 | 108 | 8.5 | 18.2 | 330 | |
| 90 | 450 | 1700 | 230 | 120 | 10 | 158 | 115 | 125 | 8.7 | 28.5 | 650 | |
| 100 | 350 | 1450 | 270 | 140 | 10 | 182 | 120 | 131 | 9.9 | 42.5 | 830 | |
| 120 | 250 | 1250 | 310 | 160 | 12 | 202 | 140 | 152 | 11.1 | 65 | 1080 | |
| 150 | 200 | 980 | 400 | 200 | 12 | 246 | 180 | 196 | 12.3 | 138 | 1240 | |
| 200 | 150 | 750 | 520 | 260 | 18 | 326 | 240 | 265 | 15 | 315 | 3800 | |
| 250 | 120 | 620 | 610 | 320 | 20 | 396 | 300 | 330 | 15 | 512 | 6100 | |
| ALM | 25 | 2100 | 2800 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.7 | 22 |
| 30 | 1700 | 2500 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.5 | 37 | |
| 35 | 1550 | 2400 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3.2 | 66 | |
ملاحظات
1) T max = 2 & times ؛تي كن
"راجع صفحة التحديد من 10 إلى 13
2) تجاوزات العرق الداخلي ، والقيم بدون شفة الأختام
3) تجاوز العرق الخارجي
المفتاح إلى DIN 6885.1
4) يشمل البعد L ما يصل إلى حجم 50 لكل منهما
يتم وضع الأختام الورقية بسمك 0.25 مم على كلا الوجهين
"الرجوع إلى تعليمات التركيب والصيانة
الصفحة 16 إلى 19
