مكان المنشأ: | الصين |
---|---|
اسم العلامة التجارية: | SUMA |
إصدار الشهادات: | ISO SGS |
رقم الموديل: | GFR50 GFRN50 |
الحد الأدنى لكمية: | 1 |
الأسعار: | USD190-USD260 PER PIECE |
تفاصيل التغليف: | صندوق كرتوني / صندوق خشبي |
وقت التسليم: | 7-10 أيام |
شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
القدرة على العرض: | 1000 قطعة في الشهر |
اسم المنتج: | أسطواني مخلب GFR50 GFRN50 | مادة: | GCr15 تحمل الصلب |
---|---|---|---|
قدرة عزم الدوران: | 2125 نيوتن | سرعة الدوران: | 2800 دورة في الدقيقة |
وحدة الوزن: | 7.2 كجم | ضمان: | سنة واحدة |
مقاس: | 50 * 150 * 94 ملم | OEM: | قبول |
تسليط الضوء: | GFR50 محمل العجلة الحرة,محمل العجلة الحرة 7.2 كجم,محمل القابض الأسطواني GFR50 |

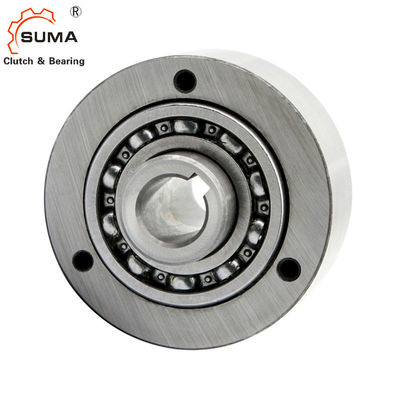

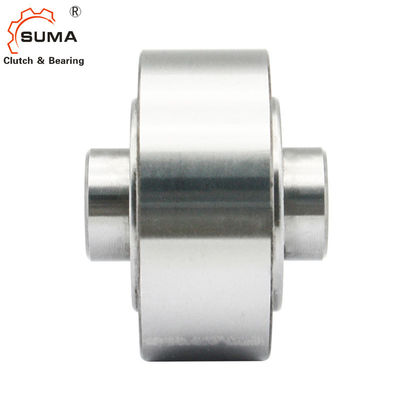

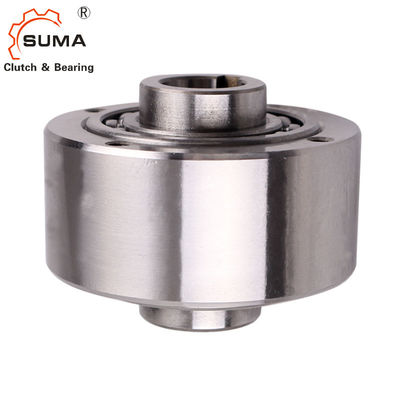

GFR50 GCr15 الأسطوانة نوع اتجاه واحد عجلة حرة تحمل القابض الخلفي
سمات
أنواع GFR ، GFRN هي عجلات حرة من نوع الأسطوانة.إنها تحمل دعمًا ، باستخدام محامل سلسلة 160 .. وتتطلب تزييتًا بالزيت.يمكن استخدام هذه الوحدات في التصميمات التي توفر تزييتًا بالزيت وختمًا كما في المثال الموجود على الصفحة.يجب عدم التشديد على المحامل محوريًا.
عادةً ما يتم استخدام الأنواع GFR و GFRN مع أغطية سلسلة F المصممة لنقل عزم الدوران وتوفير تزييت الزيت وختمه.عادةً ما يتم استخدام هذه الأغطية في أزواج وفقًا للمجموعات الموضحة في الصفحات التالية.السباق الخارجي لطراز GFR سهل لتلقي وتركيز أي مكون بالملل لتحمل H7.
يتم نقل عزم الدوران عن طريق البراغي من خلال لوحة الغطاء في هذه الحالة.أنواع GFR و GFRN متطابقة فيما عدا أن النوع GFRN له مسار مفتاح على القطر الخارجي لنقل عزم الدوران.يتم تسليم اثنين من الأختام الورقية مع كل وحدة يتم وضعها بين الكسوة الخارجية وألواح الغطاء.
البيانات الفنية
بند | GFR50 GFRN50 |
ضياء الداخلية. | 50 ملم |
ديا الخارجي. | 150 ملم |
عرض | 94 ملم |
عزم الدوران | 2125 نيوتن |
وزن | 7.2 كجم |
ميناء | شنغهاي ، نينغبو |
موعد التسليم | 10-15 يوم |
طَرد | حزمة خشبية ، حزمة الكرتون ، إلخ |
تطبيق | ناقل ، محرك كهربائي ، مصعد دلو ، إلخ |
الأبعاد والقدرات
يكتب | مقاس | تجاوز السرعات |
رقم بير |
وزن | ||||||||||||||
معدل الترشيح الكبيبي (GFR) GFRN |
درهم 7 | TKN1) | نيماكس 2) | نامكس 3) | درهم 7 | د 2 | د 4 | د 3 | جي | ر | ض | م 1 | إل | ب | t1 | بي بي 10 | F | |
[مم] | [نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
[ مم] |
[مم] | [كلغ] | |||
12 * | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | ø5.5 | - | 3 | 42 | 20 | 27 | 2.5 | 4 | 0.5 | 0.5 | |
15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | م 5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0.8 | 0.8 | |
20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | م 5 | 8 | 4 | 57 | 34 | 39 | 3.5 | 6 | 0.8 | 1 | |
25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | م 6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1.5 | |
30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | م 6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2.2 | |
35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | م 6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | م 8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1.5 | 4.6 | |
45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | م 8 | 14 | 8 | 86 | 53 | 59 | 5.5 | 14 | 1.5 | 4.7 | |
50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | م 8 | 14 | 8 | 94 | 64 | 72 | 5.5 | 14 | 1.5 | 7.2 | |
55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | م 10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8.6 | |
60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | م 10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10.5 | |
70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | م 10 | 16 | 10 | 134 | 95 | 108 | 7.5 | 20 | 2.5 | 13.5 | |
80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | م 10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2.5 | 18.2 | |
90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | م 12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28.5 | |
100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | م 16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42.5 | |
130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | م 16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | م 20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 |
ملاحظات:
1) T max = 2 × T KN
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
مثال تصاعد
