| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | BS160 |

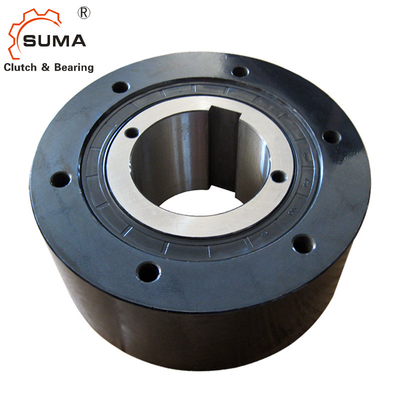

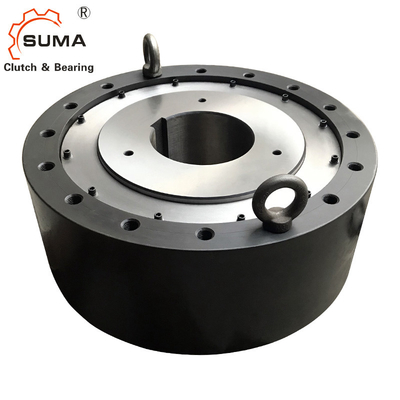

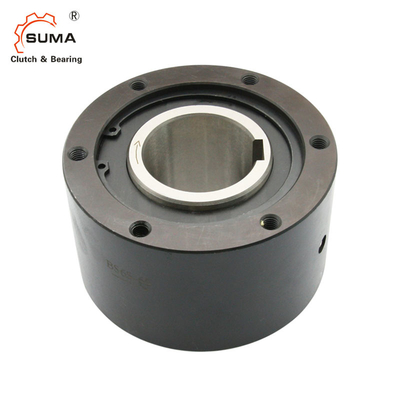

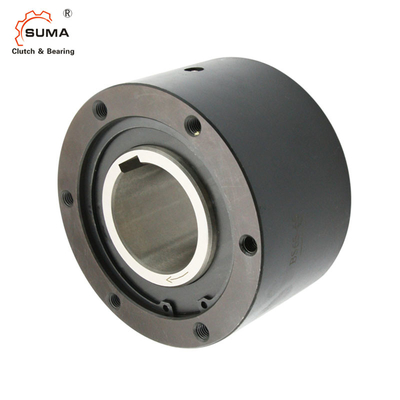

BS160 BS200 BS220 عقدة خلفية مؤقتة عقدة واحدة
الخصائص
مصممة سلسلة BS للاستخدامات التي يتم فيها منع الدوران العكسي لعمدة رأس الناقل بطيئة السرعة.
1لمنع الدوران في الاتجاه المعاكس عند سرعات بطيئة على ناقلات أو مضخات.
2قبل التثبيت، تأكد من أن اتجاه الدوران للسلسلة الداخلية من تشكيلة الكاميرا BS (التي تظهر بواسطة السهم على الجانب الداخلي
السباق) هو نفس اتجاه دوران الناقل.
3. قم بتثبيت ذراع العزم بشكل آمن على عجلة التشغيل BS باستخدام المسامير بقوة 10.9 أو أعلى. تأكد من أن الاتصال بين
سطح ذراع عزم الدوران وجانب السباق الخارجي مسطح وخالي من الغبار.
الأبعاد والقدرات
النموذج |
عزم الدوران السعة (Nm) |
(ماكس) التجاوز (r/min) السباق الداخلي |
اسحب عزم الدوران (Nm) |
أ |
ب |
ج |
البيانات المشتركة د |
E |
S |
هـ-م الحجم × النقطة × عدد الثقوب المفروضة |
(بالكيلوغرام) |
| BS30 | 294 | 350 | 0.58 | 64 | 90 | 64 | 80 | 45 | 13 | M 6 × P1.0 × 4 | 2.1 |
| BS50 | 784 | 300 | 0.98 | 67 | 125 | 67 | 110 | 70 | 16 | M 8 × P1.25 × 4 | 4.0 |
| BS65 | 1570 | 340 | 3.92 | 90 | 160 | 85 | 140 | 90 | 20 | M10 ×P1.5 ×6 | 11.5 |
| BS75 | 2450 | 300 | 5.88 | 90 | 170 | 85 | 150 | 100 | 20 | M10 ×P1.5 ×6 | 13.1 |
| BS85 | 5880 | 300 | 7.84 | 115 | 210 | 110 | 185 | 115 | 30 | M12 ×P1.75 ×6 | 24.7 |
| BS95 | 7840 | 250 | 9.8 | 115 | 230 | 110 | 200 | 130 | 30 | M14 ×P2.0 × 6 | 29.4 |
| BS110 | 10800 | 250 | 14.7 | 115 | 270 | 110 | 220 | 150 | 30 | M16 ×P2.0 × 6 | 34.2 |
| BS135 | 15700 | 200 | 19.6 | 135 | 320 | 130 | 280 | 180 | 30 | M16 ×P2.0 × 8 | 68 |
| النوع |
قدرة عزم الدوران (Nm) |
(ماكس) (r/min) السباق الداخلي |
اسحب عزم الدوران (Nm) |
أ | ب | ج |
البيانات المشتركة د |
E | S |
هـ-م (ت.ه.س. إكس.بي-ك.تي) |
G.F.H. (حجم) |
Q. من G. (بالكيلوغرام) |
| BS 160 | 24,500 | 100 | 34.3 | 135 | 360 | 130 | 315 | 220 | 40 | M20xP2.5-10 | PT 1/4 | 0.12 |
| BS 200 | 37,200 | 100 | 44.1 | 150 | 430 | 145 | 380 | 265 | 40 | M22xP2.5- 8 | PT 1/4 | 0.14 |
| BS 220 | 49,000 | 80 | 73.5 | 235 | 500 | 230 | 420 | 290 | 40 | M20xP2.5-16 | PT 1/4 | 0.8 |
| BS 250 | 88,200 | 50 | 93.1 | 295 | 600 | 290 | 530 | 330 | 50 | M24xP3.0-16 | PT 1/4 | 1.1 |
| BS 270 | 123,000 | 50 | 98 | 295 | 650 | 290 | 575 | 370 | 50 | M24xP3.0-16 | PT 1/4 | 1.2 |
| BS300 | 176,000 | 50 | 108 | 295 | 780 | 290 | 690 | 470 | 60 | M30xP3.5-16 | PT 1/4 | 1.3 |
| BS335 | 265,000 | 50 | 137 | 305 | 850 | 320 | 750 | 495 | 70 | M36xP4.0-16 | PT 1/4 | 1.4 |
| BS350 | 314,000 | 50 | 157 | 320 | 930 | 360 | 815 | 535 | 70 | M36xP4.0-16 | PT 1/4 | 1.5 |
| BS425 | 510,000 | 50 | 216 | 440 | 1,030 | 450 | 940 | 635 | 70 | M36xP4.0-18 | | زيت 6000 مل |
| BS450 | 686,000 | 50 | 245 | 450 | 1,090 | 480 | 990 | 645 | 80 | M42xP4.5-18 | | زيت 7000 مل |
4التسامح الموصى به للعمود هو h7 أو h8.
5. عند إدخال مشبك الكاميرا BS على العمود ، تطبيق الضغط فقط على السباق الداخلي. لا تضرب السباق الداخلي مباشرة مع
المطرقة أو ممارسة أي قوة على السباق الخارجي، غبار ختم، أو صفيحة الغبار.
6. استخدم دائما مفتاح مواز لتركيب على العمود ومن ثم تثبيت بي اس كامي المقبض إلى العمود مع اللوحة النهائية. لا تستخدم أبدا
مفتاح مخفّض
7عند تثبيت نماذج فوق BS160 (أنواع التشحيم بالدهون) ، وضع واحد من أربعة سدادات الزيت في
موقع أسفل مباشرة، وهذا سيسمح بإزالة الدهون لتنظيفه بسهولة.
8. بينما يتم تدوير العمود ، فإن نهاية ذراع عزم الدوران سوف تتأرجح إلى حد ما في اتجاه الدوران. دعم ذراع عزم الدوران
نهاية فقط في اتجاه الدوران، ولكن تأكد من السماح لها بكمية معينة من التأرجح الحر.
(انظر مخطط التثبيت) ، يصبح الجزء الداخلي من المشبك مشوهًا ، وهذا يمكن أن يؤدي إلى تلف المكونات.
9بالنسبة للنماذج BS30 إلى BS200، ذراع عزم الدوران واحد على جانب واحد يكفي، ولكن بالنسبة للنماذج 220 إلى BS450، استخدام ذراعين عزم الدوران، واحد
على كل جانب، قم بتثبيت ذراع الدوران بالتساوي بحيث يتم نقل القوة من خلال مركز المشبك
10أذرع العزم لـ (بي إس كام كليتش) موحدة
