| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | FSO800 HPI800 |

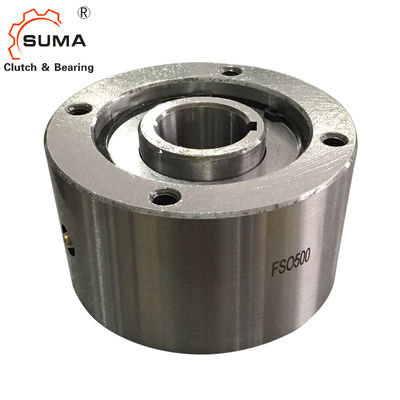

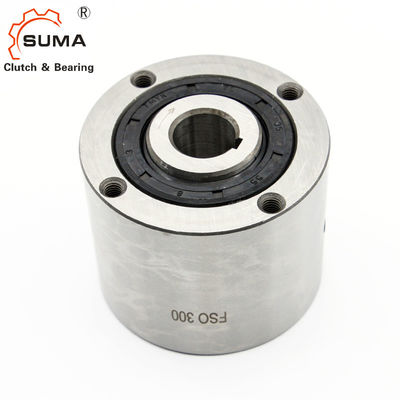

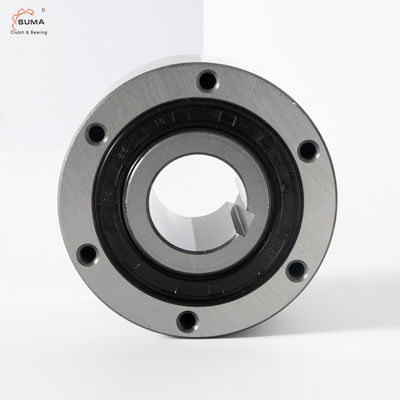

FSO800 HPI800 One Way Sprag Freewheels Cam Clutch Bearing
سمات
أنواع FSO و FSO-GR و HPI 750 إلى 1027 عبارة عن عجلات حرة من نوع sprag قائمة بذاتها ومختومة ومدعومة باستخدام محامل كروية.
تشحيم
أنواع FSO و HPI مشحمة بالزيت وتستخدم موانع تسرب شفة العمود القياسية.
النوع FSO-GR مشحم ويمكن تجهيزه بأختام متاهة خالية من التلامس.
تم تصميم HPI Type خصيصًا لتطبيقات الفهرسة عالية السرعة.
الأبعاد والقدرات
| مقاس |
عزم الدوران [نيوتن متر] |
تجاوز السرعات [دقيقة-1] |
البعد [مم] | المزلق | وزن | عزم الدوران | |||||||||||||||||
| FSO | FS | دH7-bxh | د 4) | أ | ب5) | ج | د | ه | F | جي | ض | ي | ك | إل | ص | F | FSO | HPI | FS | TR | |||
| TKN1) | نالأعلى2) | نالأعلى3) | الحد الأدنى - الحد الأقصى | -0.05 | [كلغ] | [Ncm] | |||||||||||||||||
| 750 | 9660 | 1800/650 | 1000/650 | 65-18x11 | 57-87 | 152.4 | 222.25 | 149.2 | 31.7 | 1.6 | 107.74 | 177.8 | 8 * | م 12 | 25 | 1 / 2-20 | 49.2 | 1.6 | 222 | 384 | 207 | 38 | 5.08 |
| 70-20x12.5 سم | |||||||||||||||||||||||
| 75-20x12.5 سم | |||||||||||||||||||||||
| 80-22x14 | |||||||||||||||||||||||
| 800 | 17940 | 1500/525 | 850/525 | 85-22x14 | 66-112 | 152.4 | 254 | 149.2 | 31.7 | 1.6 | 139.7 | 227 | 8 | م 12 | 25 | 1 / 2-20 | 49.2 | 1.6 | 222 | 444 | 251 | 46 | 7.12 |
| 80-22x14 | |||||||||||||||||||||||
| 90-25x14 | |||||||||||||||||||||||
| 100-28 × 16 | |||||||||||||||||||||||
| 110-28 × 16 | |||||||||||||||||||||||
| 900 | 24408 | 1350/500 | 700/500 | 100-28 × 16 | 92-138 | 161.9 | 304.8 | 158.7 | 34.9 | 1.6 | 161.92 | 247.65 | 10 | م 16 | 32 | 1 / 2-20 | 54 | 1.6 | 532 | 473 | 340 | 71 | 8.47 |
| 110-28 × 16 | |||||||||||||||||||||||
| 120-32x18.5 سم | |||||||||||||||||||||||
| 130-32x18 | |||||||||||||||||||||||
| 1027 | 36612 | 700/375 | 500/375 | 130-32x18 | 125 - 177 | 168.3 | 381 | 165.1 | 34.9 | 3.2 | 228.6 | 298.45 | 12 | م 16 | 32 | 1 / 2-20 | 54 | 3.2 | 651 | 946 | 473 | 113 | 13.56 |
| من 150 إلى 36 × 20 | |||||||||||||||||||||||
| 175-45 × 25 | |||||||||||||||||||||||
ملاحظات
1) T max = 2 & times ؛T KN & raquo ؛راجع صفحة التحديد من 10 إلى 13
2) العرق الداخلي / السباق الخارجي ز
3) ختم متاهة السباق الداخلي / الخارجي
4) تجويف بوصة متاح عند الطلب
5) فقط للتجويف الكبير الحجم
الحجم 600> 50 ملم
الحجم 700> 75 ملم
*) 6 ثقوب متباعدة بالتساوي عند 60 درجة ؛بالإضافة إلى 2 ثقوب إضافية عند 180 درجة ؛"الرجوع إلى تعليمات التركيب والصيانة
التركيب والاقتران
