FXM.pdfFXM76-25NX 5000RPM علبة التروس ذات السرعة العالية باكستوب القابض ذو الاتجاه الواحد
ميزات FXM76-25NX تجاوز القابض الخلفي
تطبيق مثل
للتطبيق كمسند في التركيبات ذات السرعات العالية في التشغيل الحر.
للتطبيق مثل تجاوز القابض في التركيبات ذات السرعات المنخفضة في عملية القيادة.
عجلات حرة مدمجة FXM عبارة عن عجلات رشاش حرة بدون دعم محمل وبإقلاع رشاش X يضمن رفع الرشاش تشغيلًا خالٍ من التآكل عندما تدور الحلقة الداخلية بسرعة عالية.تُستخدم FXM ذات العجلات الحرة على النحو التالي:
باكستوبس
البيانات الفنية لـ FXM76-25NXتجاوز تحمل القابض
بند | FXM76-25NX |
مادة | GCr15 |
تتحمل ديا. | 45-60 ملم |
ديا الخارجي. | 140 ملم |
عرض | 35 ملم |
قدرة عزم الدوران | 1200 نيوتن |
وزن | 3.1 كجم |
طَرد | صندوق كرتوني ، صندوق خشبي أو حسب متطلباتك |
الأبعاد والقدرات
يكتب |
د | أ | ب | د | ه | F | جي | ي | إل | ص | تي | يو | الخامس | دبليو | ي ** | وزن | ||||||
مم | ||||||||||||||||||||||
مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | كلغ | ||||
FXM 31-17 | 20 * | 20 * | 17 | 25 | 85 | 41 | 55 | م 6 | 31 | 24 | 1.0 | 70 | 15 | 6 | 21 | 6 | 0،8 | |||||
إف إكس إم 38-17 | 25 * | 25 * | 17 | 25 | 90 | 48 | 62 | م 6 | 38 | 24 | 1.0 | 75 | 15 | 6 | 21 | 6 | 0،9 | |||||
إف إكس إم 46-25 | 25 | 30 | 25 | 35 | 95 | 56 | 70 | م 6 | 46 | 35 | 1.0 | 82 | 15 | 6 | 21 | 6 | 1،3 | |||||
إف إكس إم 51-25 | 25 | 30 | 35 | 36 | 25 | 35 | 105 | 62 | 75 | م 6 | 51 | 35 | 1.0 | 90 | 15 | 6 | 21 | 6 | 1.7 | |||
إف إكس إم 56-25 | 35 | 40 | 25 | 35 | 110 | 66 | 80 | م 6 | 56 | 35 | 1.0 | 96 | 15 | 6 | 21 | 8 | 1،8 | |||||
إف إكس إم 61-19 | 30 | 35 | 40 | 45 * | 19 | 27 | 120 | 74 | 85 | م 8 | 61 | 25 | 1.0 | 105 | 15 | 6 | 21 | 6 | 1،8 | |||
إف إكس إم 66-25 | 35 | 40 | 45 | 48 * | 25 | 35 | 132 | 82 | 90 | م 8 | 66 | 35 | 1.0 | 115 | 15 | 8 | 23 | 8 | 2،8 | |||
إف إكس إم 76-25 | 45 | 55 | 60 * | 25 | 35 | 140 | 92 | 100 | م 8 | 76 | 35 | 1.0 | 125 | 15 | 8 | 23 | 8 | 3،1 | ||||
إف إكس إم 86-25 | 40 | 45 | 50 | 60 | 65 | 70 * | 25 | 40 | 150 | 102 | 110 | م 8 | 86 | 40 | 1.0 | 132 | 15 | 8 | 23 | 8 | 4،2 | |
FXM 101-25 | 55 | 70 | 80 * | 25 | 50 | 175 | 117 | 125 | م 10 | 101 | 50 | 1.0 | 155 | 20 | 8 | 28 | 8 | 6،9 | ||||
إف إكس إم 85-40 | 45 | 50 | 60 | 65 | 65 | 40 | 50 | 175 | 102 | 125 | م 10 | 85 | 60 | 1.0 | 155 | 20 | 8 | 28 | 8 | 7،4 | ||
إف إكس إم 100-40 | 45 | 50 | 55 | 60 | 70 | 75 | 80 * | 40 | 50 | 190 | 130 | 140 | م 10 | 100 | 60 | 1،5 | 165 | 25 | 10 | 35 | 12 | 8،8 |
إف إكس إم 120-50 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 50 | 60 | 210 | 150 | 160 | م 10 | 120 | 70 | 1،5 | 185 | 25 | 10 | 35 | 12 | 12،7 |
إف إكس إم 140-50 | 65 | 90 | 100 | 110 | 110 | 50 | 70 | 245 | 170 | 180 | م 12 | 140 | 70 | 2،0 | 218 | 25 | 12 | 35 | 12 | 19،8 | ||
إف إكس إم 170-63 | 70 | 85 | 90 | 100 | 120 | 130 | 63 | 80 | 290 | 200 | 210 | م 16 | 170 | 80 | 2،0 | 258 | 28 | 12 | 38 | 12 | 33،0 | |
إف إكس إم 200-63 | 130 | 155 | 63 | 80 | 310 | 230 | 240 | م 16 | 200 | 80 | 2،0 | 278 | 32 | 12 | 42 | 12 | 32،0 | |||||
FXM 240 - 63 | 185 | 63 | 80 | 400 | 280 | 310 | م 20 | 240 | 90 | 2،0 | 360 | 48 | 15 | 60 | 12 | 60،0 | ||||||
إف إكس إم 240 - 96 | 185 | 96 | 125 | 420 | 280 | 310 | مسييه 24 | 240 | 120 | 2،0 | 370 | 48 | 18 | 60 | 16 | 95،0 | ||||||
FXM 260 - 63 | 205 | 63 | 80 | 430 | 300 | 330 | م 20 | 260 | 105 | 2،0 | 380 | 48 | 18 | 60 | 16 | 75،0 | ||||||
FXM 290 - 70 | 230 | 70 | 80 | 460 | 330 | 360 | م 20 | 290 | 105 | 2،0 | 410 | 48 | 18 | 60 | 16 | 90،0 | ||||||
FXM 290-96 | 230 | 96 | 110 | 460 | 330 | 360 | م 20 | 290 | 120 | 2،0 | 410 | 48 | 18 | 60 | 16 | 91،0 | ||||||
FXM 310 - 70 | 240 | 70 | 125 | 497 | 360 | 380 | م 20 | 310 | 110 | 3،0 | 450 | 48 | 18 | 60 | 24 | 135،0 | ||||||
FXM 310 - 96 | 240 | 96 | 125 | 497 | 360 | 380 | م 20 | 310 | 120 | 3،0 | 450 | 48 | 18 | 60 | 24 | 145،0 | ||||||
FXM 320 - 70 | 250 | 70 | 80 | 490 | 360 | 390 | مسييه 24 | 320 | 105 | 3،0 | 440 | 55 | 20 | 68 | 16 | 105،0 | ||||||
FXM 360 - 100 | 280 | 100 | 120 | 540 | 400 | 430 | مسييه 24 | 360 | 125 | 3،0 | 500 | 55 | 20 | 68 | 24 | 170،0 | ||||||
إف إكس إم 410 - 100 | 320 | 100 | 120 | 630 | 460 | 480 | مسييه 24 | 410 | 125 | 3،0 | 560 | 55 | 20 | 68 | 24 | 245،0 | ||||||
FXM2410-100 | 320 | 200 | 220 | 630 | 460 | 480 | مسييه 30 | 410 | 220 | 3،0 | 560 | 55 | 20 | 68 | 24 | 440،0 |
ملاحظات:
الحد الأقصى لعزم الدوران القابل للنقل هو ضعف عزم الدوران الاسمي المحدد.
ينطبق العزم النظري الاسمي فقط من أجل التركيز المثالي بين الحلقة الداخلية والخارجية.من الناحية العملية ، يتأثر التركيز بأخطاء اللعب المحمل والتركيز للأجزاء المتدفقة.
ثم يتم تطبيق عزم الدوران الاسمي المحدد في الجدول ، مع الأخذ في الاعتبار نفاد التيار (TIR). سرعات أعلى عند الطلب.

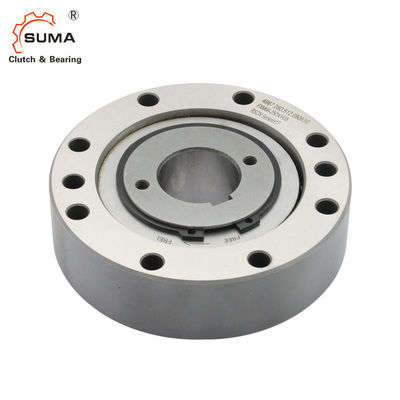

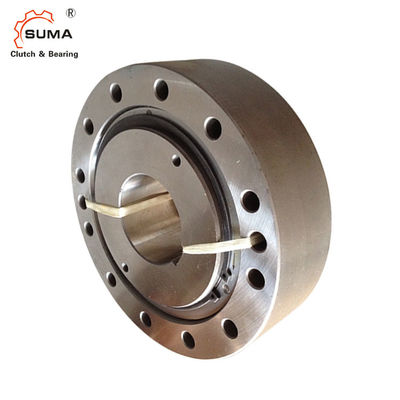

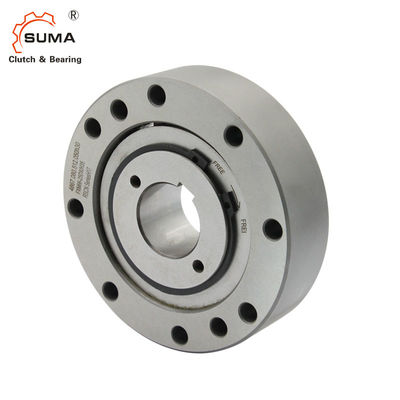

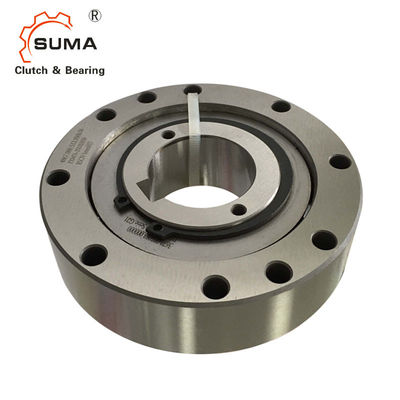

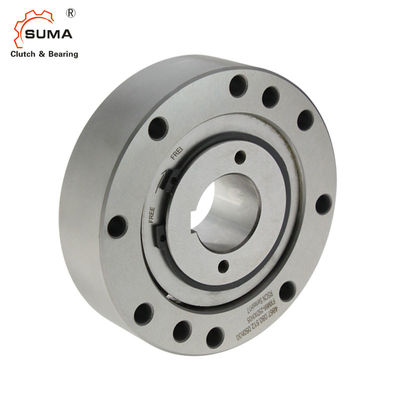

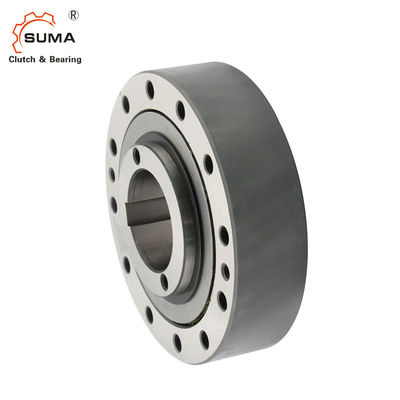

صور لتجاوز تحمل القابض
