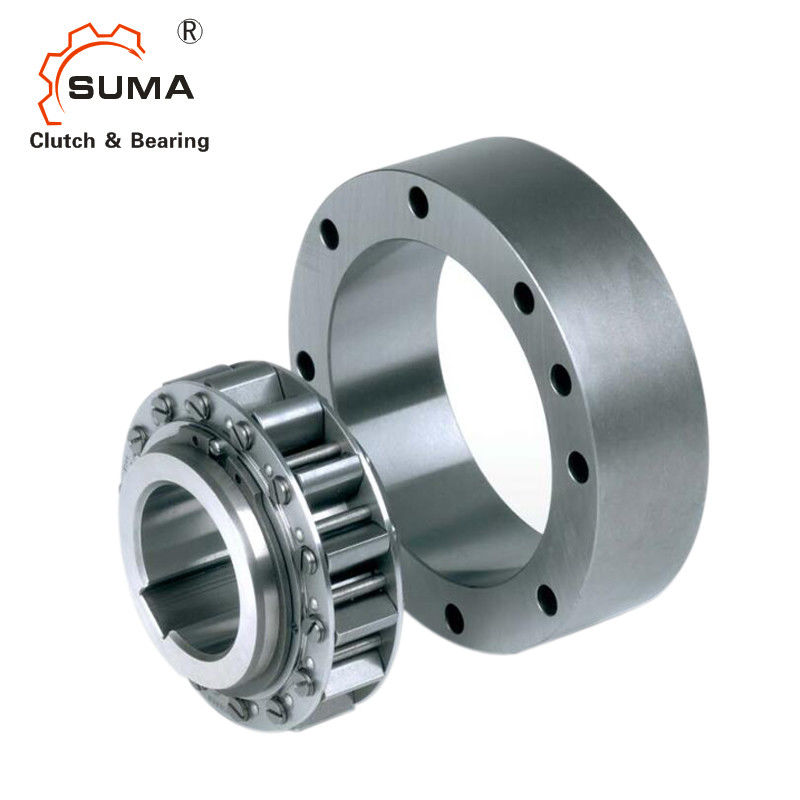

RSCI80 التركيز 4000 دورة في الدقيقة Backstop Sprag طريقة واحدة تحمل
RSCI80 التركيز 4000 دورة في الدقيقة Backstop Sprag طريقة واحدة تحمل

RSCI80 التركيز 4000 دورة في الدقيقة Backstop Sprag طريقة واحدة تحمل

مكان المنشأ الصين
اسم العلامة التجارية SUMA
إصدار الشهادات ISO SGS
رقم الموديل RSCI80
تفاصيل المنتج
اسم المنتج:
القابض الخلفي RSCI80
مادة:
GCr15 تحمل الصلب
مقاس:
120 * 210 * 70 ملم
قدرة عزم الدوران:
4500 نيوتن
سرعة الدوران:
4000 دورة في الدقيقة
ضمان:
سنة واحدة
وحدة الوزن:
12.5 كجم
OEM:
قبول
تسليط الضوء:

اتجاه واحد محمل

,

RSCI80 اتجاه واحد

,

محمل مخلب مساند مركزية

شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
USD260-USD350 PER PIECE
تفاصيل التغليف
حقيبة خشبية
وقت التسليم
7-10 أيام
شروط الدفع
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض
1000 قطعة في الشهر
وصف المنتج

               RSCI80 التركيز 4000 دورة في الدقيقة Backstop Sprag طريقة واحدة تحمل

سمات

النوع RSCI عبارة عن عجلة طرد من النوع الرشاش بالطرد المركزي مع دوران السباق الداخلي.تم تصميم السباق الداخلي فقط للقيادة الحرة.إنه نوع غير مدعوم ذاتيًا.
يجب توفير المحامل لضمان تمركز الأحمال الداخلية والخارجية لدعم الأحمال المحورية والشعاعية ، كما هو موضح في الصورة أعلاه.

يجب مراعاة حدود التركيز والجريان.يقبل نوع RSCI جميع أنواع مواد التشحيم المستخدمة حاليًا في معدات نقل الطاقة.من الممكن تركيب هذه العجلات الحرة مباشرة في علب التروس بدون تزييت منفصل.رذاذ الزيت يكفي بشكل عام.قد يكون التزييت بالشحم مقبولًا إذا كانت الوحدة تعمل في الغالب في حالة التجاوز ، كما هو الحال في المحركات الإلكترونية.
عند استخدامه كحاجز احتياطي ، يجب التحقق من أن سرعة التجاوز لن تقل عن الحد الأدنى للسرعة الواردة في جدول الخصائص.

البعد والقدرة



يكتب مقاس   السرعات   لا.   وزن

RS

CI

درهم 7

المعارف التقليدية

N1)

ن

الأعلى

2)

ن

imin3)

ن

imax4)

د) D1h6 D2H7 د 3 د 4 ض إل أنا أنا 1 I4 f * 45 درجة دمين م tmin أنا 2 I3

RS

CI

F8
مم نانومتر دقيقة -1 دقيقة -1 دقيقة -1 مم مم مم مم     مم مم مم مم مم مم مم مم مم مم كلغ كلغ
20 212 315 750 15000 90 36 66 78 م 6 6 35 35 25 0 0.8 52 5 1 8 16 1.5 0.3
25 319 300 725 14000 95 40 70 82 م 6 6 35 35 25 0 1 56 5 1 8 16 1.6 0.4
30 375 290 700 11000 100 45 75 87 م 6 6 35 35 25 0 1.5 62 5 1 8 16 1.8 0.4
35 550 280 670 11000 110 50 80 96 م 6 8 35 35 25 0 1.5 66 5 1 8 16 2.1 0.5
40 800 260 630 8000 125 60 90 108 م 8 8 35 35 25 0 1.5 76 5 1 10 21 2.7 0.7
45 912 255 610 7000 130 65 95 112 م 8 8 35 35 25 0 1.5 82 5 1 10 21 2.9 0.9
50 1400 235 560 6000 150 80 110 132 م 8 8 40 40 25 0 1.5 100 7.5 1 10 21 4.3 1
60 2350 210 510 6000 175 85 125 155 م 10 8 60 50 36 5 2 110 12 2 12 35 6.5 1.8
70 3050 195 470 4000 190 100 140 165 م 10 12 60 50 36 5 2 120 12 2 12 35 8.6 1.9
80 4500 180 440 4000 210 120 160 185 م 10 12 70 60 36 5 2 140 17 3 12 35 12.5 2.6
80 م 5800 155 375 4000 210 120 160 185 م 10 12 70 60 46 5 2 140 12 2 12 35 13.1 2.6
90 5600 170 410 3000 230 140 180 206 م 12 12 80 70 36 5 2.5 165 22 3 12 35 17.4 3
90 م 8700 145 350 3000 245 140 180 206 م 12 12 80 70 46 5 2.5 160 17 2 12 35 18.3 3
100 10500 145 355 3000 290 140 210 258 م 16 12 90 80 52.6 5 2.5 180 18.6 3 15 37 28 5
100 م 16000 140 340 2400 290 170 210 258 م 16 12 90 80 63 5 2.5 200 13.5 2 12 35 30 5
130 15750 135 330 2400 322 170 240 278 م 16 12 90 80 52.6 5 3 210 18.6 3 15 37 35

6



RSCI .jpg

ملاحظات:

1) T max = 2 × T KN

2) يجب عدم تجاوز الحد الأقصى المسموح به لسرعة نقل عزم الدوران nmax عند نقل عزم الدوران.

3) لا ينبغي تقليل سرعة التجاوز الدنيا المسموح بها هذه في ظل التشغيل المستمر.
تخفيض محتمل لهذه السرعة الدنيا عند الطلب

4) تجاوز العرق الداخلي Keyway إلى DIN 6885.1

5) التسامح +1

يجب طلب الغلاف F8 بشكل منفصل

تصاعد


الصور

RSCI80 التركيز 4000 دورة في الدقيقة Backstop Sprag طريقة واحدة تحمل 2
RSCI80 التركيز 4000 دورة في الدقيقة Backstop Sprag طريقة واحدة تحمل 3
