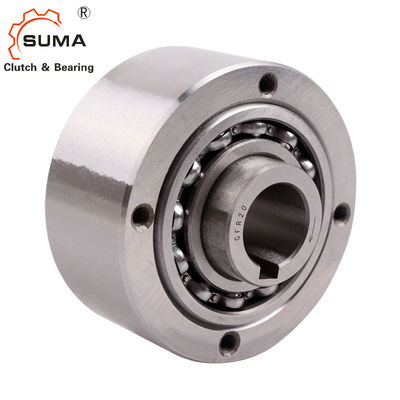

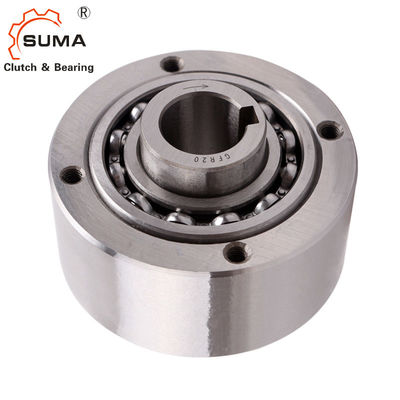

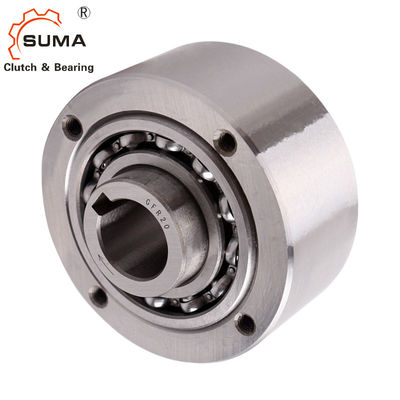

GFR90 GFRN90 158MM عجلة حرة نوع الأسطوانة Backstop Bearing
سمات
أنواع GFR ، GFRN هي عجلات حرة من نوع الأسطوانة.إنها تحمل دعمًا ، باستخدام محامل سلسلة 160 .. وتتطلب تزييتًا بالزيت.يمكن استخدام هذه الوحدات في التصميمات التي توفر تزييتًا بالزيت وختمًا كما في المثال الموجود على الصفحة.يجب عدم التشديد على المحامل محوريًا.
عادةً ما يتم استخدام الأنواع GFR و GFRN مع أغطية سلسلة F المصممة لنقل عزم الدوران وتوفير تزييت الزيت وختمه.عادةً ما يتم استخدام هذه الأغطية في أزواج وفقًا للمجموعات الموضحة في الصفحات التالية.السباق الخارجي لطراز GFR سهل لتلقي وتركيز أي مكون بالملل لتحمل H7.
يتم نقل عزم الدوران عن طريق البراغي من خلال لوحة الغطاء في هذه الحالة.أنواع GFR و GFRN متطابقة فيما عدا أن النوع GFRN له مسار مفتاح على القطر الخارجي لنقل عزم الدوران.يتم تسليم اثنين من الأختام الورقية مع كل وحدة يتم وضعها بين الكسوة الخارجية وألواح الغطاء.
البيانات الفنية
بند | GFR90 GFRN90 |
ضياء الداخلية. | 90 ملم |
ديا الخارجي. | 230 ملم |
عرض | 158 ملم |
عزم الدوران | 14500 نيوتن |
وزن | 28.5 كجم |
ميناء | شنغهاي ، نينغبو |
موعد التسليم | 10-15 يوم |
طَرد | حزمة خشبية ، حزمة الكرتون ، إلخ |
تطبيق | ناقل ، محرك كهربائي ، مصعد دلو ، إلخ |
الأبعاد والقدرات
يكتب | مقاس | تجاوز السرعات |
رقم بير |
وزن | ||||||||||||||
معدل الترشيح الكبيبي (GFR) GFRN |
درهم 7 | TKN1) | نيماكس 2) | نامكس 3) | درهم 7 | د 2 | د 4 | د 3 | جي | ر | ض | م 1 | إل | ب | t1 | بي بي 10 | F | |
[مم] | [نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] |
[ مم] |
[مم] | [كلغ] | |||
12 * | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | ø5.5 | - | 3 | 42 | 20 | 27 | 2.5 | 4 | 0.5 | 0.5 | |
15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | م 5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0.8 | 0.8 | |
20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | م 5 | 8 | 4 | 57 | 34 | 39 | 3.5 | 6 | 0.8 | 1 | |
25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | م 6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1.5 | |
30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | م 6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2.2 | |
35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | م 6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | م 8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1.5 | 4.6 | |
45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | م 8 | 14 | 8 | 86 | 53 | 59 | 5.5 | 14 | 1.5 | 4.7 | |
50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | م 8 | 14 | 8 | 94 | 64 | 72 | 5.5 | 14 | 1.5 | 7.2 | |
55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | م 10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8.6 | |
60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | م 10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10.5 | |
70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | م 10 | 16 | 10 | 134 | 95 | 108 | 7.5 | 20 | 2.5 | 13.5 | |
80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | م 10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2.5 | 18.2 | |
90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | م 12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28.5 | |
100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | م 16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42.5 | |
130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | م 16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | م 20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 |
ملاحظات:
1) T max = 2 × T KN
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
مثال تصاعد
