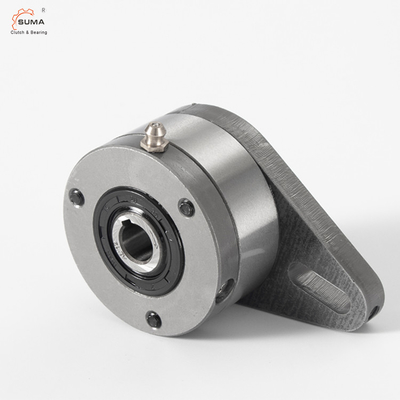

GFR100F2F3 GFR100F3F4 GL100F5D2 عجلة حرة مقبض خلفي مقبض واحد
  • GFR100F2F3 GFR100F3F4 GL100F5D2 عجلة حرة مقبض خلفي مقبض واحد
  • GFR100F2F3 GFR100F3F4 GL100F5D2 عجلة حرة مقبض خلفي مقبض واحد
GFR100F2F3 GFR100F3F4 GL100F5D2 عجلة حرة مقبض خلفي مقبض واحد

GFR100F2F3 GFR100F3F4 GL100F5D2 عجلة حرة مقبض خلفي مقبض واحد

مكان المنشأ الصين
اسم العلامة التجارية SUMA
إصدار الشهادات ISO SGS
رقم الموديل GFR100F2F3 GFR100F3F4 GL100F5D2
تفاصيل المنتج
اسم المنتج:
تجاوز محمل المشبك
المواد:
GCr15 تحمل الصلب
قدرة عزم الدوران:
70000 نيوتن متر
سرعة الدوران:
200 دورة في الدقيقة
وحدة الوزن:
214 كجم
الضمان:
سنة واحدة
الحجم:
150*400*246 مللي متر
صناعة المعدات الأولية:
يقبل
تسليط الضوء:

GFR100F2F3 عجلة حرة المقبض الخلفي,GL100F5D2 عجلة حرة العقدة الخلفية,GFR100F3F4 عجلة حرة العقدة الخلفية

,

GL100F5D2 Freewheel Backstop Clutch

,

GFR100F3F4 Freewheel Backstop Clutch

شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
USD600-USD650 PER PIECE
تفاصيل التغليف
غلاف خشبي
وقت التسليم
10-15 يوم
شروط الدفع
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض
1000 قطعة في الشهر
وصف المنتج

        GFR100F2F3 GFR100F3F4 GL100F5D2 عجلة حرة مقبض خلفي مقبض واحد

الخصائص

أنواع GFR.. F2F3 / F3F4 هي عجلات حرة من نوع الدوار ، مغلقة ومغلقة ومعتمدة على محامل ، باستخدام اثنين من محامل 160..
يستخدمون وحدة GFR الأساسية. يجب تزيين الوحدات بالزيت قبل الاستخدام إذا تم تسليمها مفككة وفي أي حال بالنسبة لمجموعة F3F4.هذه مجموعات الغطاء تستخدم في المقام الأول كدعمكما هو موضح في الصفحة الخلفية. يعمل غطاء F3 كذراع عزم الدوران ويحتوي على مخرط توقف متكامل. يجب أن يدخل مخرط توقف في فتحة في جزء ثابت من الآلة.
يتم استخدام أغطية F2 و F4 لإغلاق الوحدة. وهي مجهزة بثلاثة مسامير لملء الزيت وتصريفها ومستوى.

البيانات التقنية







الأبعاد والقدرات

النوع الحجم عزم الدوران سرعة تجاوز الأبعاد الوزن









GFR..F2-F3
GFR..F3-F4		 dH7 TKN1) ماكس2) د D2 ج L 1 L2 L3 L4 F E L5 f
[م] [Nm] [دقيقة-1] [م] [م] [م] [م] [م] [م] [م] [م] [م] [م] [م] [كيلو]
12 55 3100 62 20 10 42 64 10 13 59 44 6 0.5 1.4
15 125 2800 68 25 10 52 78 10 13 62 47 10 0.8 1.8
20 181 2400 75 30 12 57 82 11 15 72 54 10 0.8 2.3
25 288 1600 90 40 16 60 85 14 18 84 62 10 1 3.4
30 500 1300 100 45 16 68 95 14 18 92 68 10 1 4.5
35 725 1200 110 50 20 74 102 18 25 102 76 12 1 5.6
40 1025 850 125 55 20 86 115 18 25 112 85 12 1.5 8.5
45 1125 740 130 60 25 86 115 22 25 120 90 12 1.5 8.9
50 2125 580 150 70 25 94 123 22 25 135 102 12 1.5 12.8
55 2625 550 160 75 32 104 138 25 30 142 108 15 2 16.2
60 3500 530 170 80 32 114 147 25 30 145 112 15 2 19.3
70 5750 500 190 90 38 134 168 30 35 175 135 16 2.5 23.5
80 8500 480 210 105 38 144 178 30 35 185 145 16 2.5 32
90 14500 450 230 120 50 158 192 40 45 205 155 16 3 47.2
100 20000 350 270 140 50 182 217 40 45 230 180 16 3 76
130 31250 250 310 160 68 212 250 55 60 268 205 18 3 110
150 70000 200 400 200 68 246 286 55 60 325 255 20 4 214

ملاحظات:

1) T max = 2 × T KN

2) تجاوزات في السباق الداخلي
3) السباق الخارجي يتجاوز

مثال متزايد

الصور

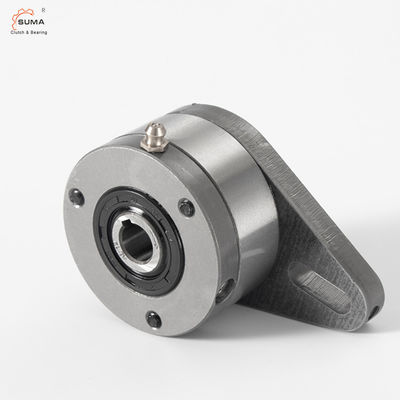

GFR100F2F3 GFR100F3F4 GL100F5D2 عجلة حرة مقبض خلفي مقبض واحد 2

GFR100F2F3 GFR100F3F4 GL100F5D2 عجلة حرة مقبض خلفي مقبض واحد 3
