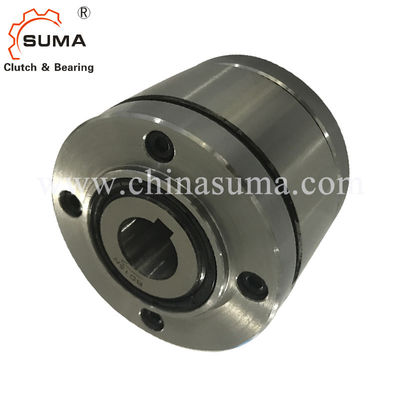

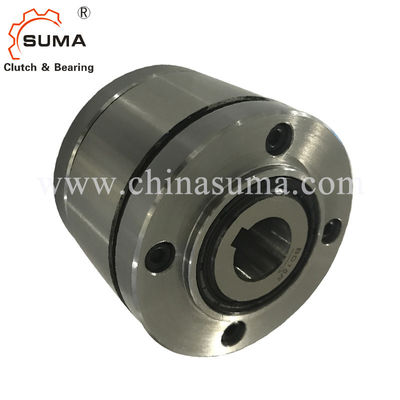

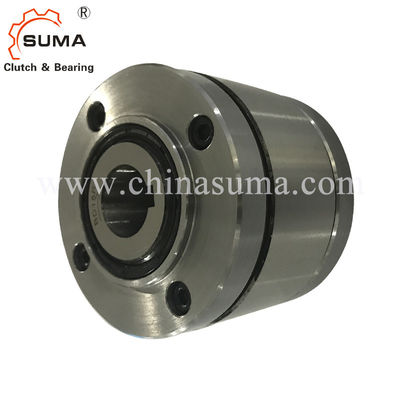

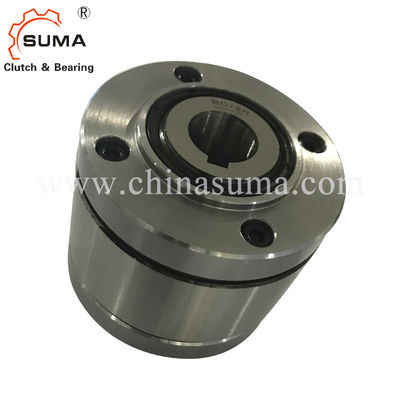

BD20 كامل عجلة حرة 1700 دورة في الدقيقة تجاوز تحمل القابض
سمات
عجلات حرة كاملة BD & hellip ؛X هي عجلات رشاش مختومة مع محامل كروية ورافعة رشاش X. يتم توفيرها مملوءة بالزيت.يضمن رفع الرشاش X تشغيلًا حرًا خالٍ من التآكل عندما تدور الحلقة الداخلية بسرعة عالية.
العجلات الحرة BD & hellip ؛يتم استخدام X على النحو التالي:
➧ باكستوبس
➧ تجاوز براثن
للتطبيقات ذات التشغيل الحر عالي السرعة وعند استخدامه كقابض تجاوز مع عملية قيادة منخفضة السرعة.
عزم الدوران الاسمي يصل إلى 42500 نيوتن متر.
فتحات تصل إلى 150 مم.
البيانات الفنية
| بند | 20 دينار بحريني |
| ضياء الداخلية. | 20 ملم |
| ديا الخارجي. | 106 ملم |
| عرض | 77 ملم |
| عزم الدوران | 420 نيوتن |
| وزن | 3.8 كجم |
| ميناء | شنغهاي ، نينغبو |
| موعد التسليم | 10-15 يوم |
| طَرد | حزمة خشبية ، حزمة الكرتون ، إلخ |
| تطبيق | ناقل ، محرك كهربائي ، مصعد دلو ، إلخ |
الأبعاد والقدرات
|
فري حجم الكعب |
يكتب |
نوم عزم الدوران inal |
Sprag الإقلاع بسرعة الحلقة الداخلية دقيقة -1 |
الأعلى.سرعة حلقة مجانية كعوب / يدير دقيقة -1 |
الحلقة الخارجية تدفع دقيقة -1 | مم |
تجويف د دارد مم |
مم | الأعلى.مم | ب مم |
د مم |
F مم |
ز ** | ح مم |
ك مم |
إل مم |
ص مم |
س مم |
تي مم |
ي ** |
وي ght |
| 20 دينار بحريني | DX | 420 | 750 | 1700 | 300 | 30 | 30 | 65.5 | 106 | 0،75 | م 6 | 26 | 5 | 77 | 70 | 0،5 | 90 | 6 | 3،8 | ||
| 25 دينار بحريني | DX | 700 | 700 | 1600 | 280 | 35 | 40 | 40 | 81.5 | 126 | 0،75 | م 6 | 30 | 5 | 93 | 80 | 0،5 | 105 | 6 | 6،6 | |
| 30 دينار بحريني | DX | 1250 | 630 | 1600 | 252 | 45 | 50 | 50 | 88.5 | 151 | 0،75 | م 8 | 36 | 6 | 102 | 100 | 1،5 | 130 | 6 | 10،3 | |
| 40 دينار بحريني | SX | 900 1 | 430 | 1500 | 172 | 45 | 55 | 60 | 60 | 102،5 | 181 | 0،75 | م 10 | 37 | 6 | 116 | 120 | 3،5 | 160 | 6 | 17،4 |
| 45 دينار بحريني | SX | 2300 | 400 | 1500 | 160 | 55 | 65 | 70 | 70 | 115،5 | 196 | 1،25 | م 12 | 38 | 6 | 130 | 130 | 5،0 | 170 | 8 | 22،4 |
| 52 دينار بحريني | SX | 5600 | 320 | 1500 | 128 | 65 | 75 | 80 | 80 | 130،5 | 216 | 1،75 | M14 | 44 | 8 | 150 | 150 | 4،5 | 190 | 8 | 31،1 |
| 55 دينار بحريني | SX | 7700 | 320 | 1250 | 128 | 75 | 85 | 90 | 90 | 146،5 | 246 | 1،75 | م 14 | 48 | 10 | 170 | 160 | 2،5 | 215 | 8 | 45،6 |
| 60 دينار بحريني | SX | 14500 | 250 | 1100 | 100 | 85 | 95 | 100 | 105 | 182.5 | 291 | 1،75 | م 14 | 55 | 10 | 206 | 190 | 2،5 | 250 | 8 | 78،2 |
| 70 دينار بحريني | SX | 21000 | 240 | 1000 | 96 | 120 | 120 | 192،5 | 321 | 1،25 | م 16 | 58 | 10 | 215 | 210 | 5،0 | 280 | 8 | 93،4 | ||
| 100 دينار بحريني | تجربة المستخدم | 42500 | 210 | 750 | 84 | 150 | 150 | 248،5 | 411 | 3،75 | م 20 | 79 | 10 | 276 | 270 | 6،5 | 365 | 10 | 198،4 |
الحد الأقصى لعزم الدوران القابل للنقل هو ضعف عزم الدوران الاسمي المحدد.راجع الصفحة 14 لتحديد عزم الدوران المختار.
Keyway وفقًا لـ DIN 6885 ، الصفحة 1 & bull؛تفاوت عرض مجرى الخابور JS10.
* Keyway وفقًا لـ DIN 6885 ، الصفحة 3 & bull؛تفاوت عرض مجرى الخابور JS10.
** Z = عدد الثقوب المسننة G على دائرة الملعب T.
مثال تصاعد
أكمل عجلة حرة 45 SX كقابض تجاوز على نهاية العمود للمحرك الرئيسي الدوار عالي السرعة لآلة النسيج.العجلة المسننة مرتبطة بمحرك إضافي.في التشغيل العادي (عملية التدحرج الحر) ، يتم تجاوز الحلقة الداخلية وتكون الحلقة الخارجية في حالة توقف تام مع وجود البرغي المثبت على العجلة المسننة.أثناء الإعداد ، يتم تشغيل الماكينة بواسطة محرك aux i-liary الذي يعمل ببطء عبر محرك السلسلة والعجلة الحرة التي تعمل في عملية القيادة.مع السرعة العالية للحلقة الداخلية في التشغيل الحر ، يتم استخدام نوع sprag lift-off X ؛تعمل sprags في عملية حرة دون ملامسة وبالتالي فهي خالية من التآكل.
تصاعد
يتمحور جزء مرفق العميل على القطر R ومثبت بمسامير على الوجه.يعتبر الدليل الموجود على الأغطية مناسبًا بشكل خاص للربط بين الأجزاء الأصغر والأضيق (العجلة المسننة وعجلات التروس وما إلى ذلك).يجب على العميل توفير براغي تثبيت بالطول اللازم لتركيب الجزء المرفق.
يجب أن يكون تفاوت العمود هو ISO h6 أو j6 ويجب أن يكون تفاوت القطر الدليلي R لجزء المرفق هو ISO H7 أو J7.
مثال على الطلب
حجم العجلة الحرة 30 دينارًا بحرينيًا ، اكتب برفع الرشاش X
و 45 ملم:
&ثور؛30 دينار بحريني DX ، د = 45 ملم
