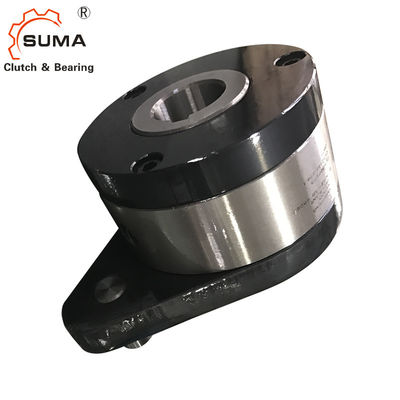

GFR ... F2F3 GFR ... F3F4 طريقة واحدة قابض عجلة حرة تجاوز محامل الدعم
  • GFR ... F2F3 GFR ... F3F4 طريقة واحدة قابض عجلة حرة تجاوز محامل الدعم
  • GFR ... F2F3 GFR ... F3F4 طريقة واحدة قابض عجلة حرة تجاوز محامل الدعم
  • GFR ... F2F3 GFR ... F3F4 طريقة واحدة قابض عجلة حرة تجاوز محامل الدعم
  • GFR ... F2F3 GFR ... F3F4 طريقة واحدة قابض عجلة حرة تجاوز محامل الدعم
GFR ... F2F3 GFR ... F3F4 طريقة واحدة قابض عجلة حرة تجاوز محامل الدعم

GFR ... F2F3 GFR ... F3F4 طريقة واحدة قابض عجلة حرة تجاوز محامل الدعم

مكان المنشأ الصين
اسم العلامة التجارية SUMA
إصدار الشهادات ISO SGS
رقم الموديل GFR ... F2F3 / GFR ... F3F4
تفاصيل المنتج
اسم المنتج:
تجاوز تحمل القابض
مادة:
GCr15 تحمل الصلب
قدرة عزم الدوران:
70000 نيوتن متر
سرعة الدوران:
200 دورة في الدقيقة
وحدة الوزن:
214 كجم
ضمان:
سنة واحدة
مقاس:
150 * 400 * 246 ملم
OEM:
قبول
تسليط الضوء:

تجاوز القابض F2F3

,

تجاوز القابض أحادي الاتجاه

,

القابض ذو العجلة الحرة في اتجاه واحد

شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
USD600-USD650 PER PIECE
تفاصيل التغليف
حقيبة خشبية
وقت التسليم
10-15 يوم
شروط الدفع
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض
1000 قطعة في الشهر
وصف المنتج

                GFR ... F2F3 GFR ... F3F4 1 طريقة تجاوز القابض العجلة الحرة

محامل الدعم

سمات

أنواع GFR..F2F3 / F3F4 هي عجلات حرة من النوع الأسطواني ، قائمة بذاتها ، ومختومة ومحمل مدعومة ، باستخدام محامل سلسلة 160 ...
يستخدمون الوحدة النمطية GFR الأساسية.يجب تشحيم الوحدات بالزيت قبل الاستخدام إذا تم تسليمها مفككة وفي أي حال لتركيبة F3F4.تُستخدم مجموعات الغطاء هذه بشكل أساسي كمساند ، كما هو مبين في الصفحة التالية.يعمل غطاء F3 كذراع عزم وله مسمار توقف مدمج.يجب أن يدخل مسمار الإيقاف في فتحة في جزء ثابت من الماكينة.
تستخدم أغطية F2 و F4 لإغلاق الوحدة.مزودة بثلاثة براغي لتعبئة الزيت وتصريفه وتسويته.

البيانات الفنية







الأبعاد والقدرات

يكتب مقاس عزم الدوران سرعة التجاوز أبعاد وزن









GFR..F2-F3
GFR..F3-F4		 درهم 7 TKN1) نيماكس 2) د د 2 ج م 1 L2 L3 L4 F ه L5 F
[مم] [نيوتن متر] [دقيقة -1] [مم] [مم] [مم] [مم] [مم] [مم] [مم] [مم] [مم] [مم] [مم] [كلغ]
12 55 3100 62 20 10 42 64 10 13 59 44 6 0.5 1.4
15 125 2800 68 25 10 52 78 10 13 62 47 10 0.8 1.8
20 181 2400 75 30 12 57 82 11 15 72 54 10 0.8 2.3
25 288 1600 90 40 16 60 85 14 18 84 62 10 1 3.4
30 500 1300 100 45 16 68 95 14 18 92 68 10 1 4.5
35 725 1200 110 50 20 74 102 18 25 102 76 12 1 5.6
40 1025 850 125 55 20 86 115 18 25 112 85 12 1.5 8.5
45 1125 740 130 60 25 86 115 22 25 120 90 12 1.5 8.9
50 2125 580 150 70 25 94 123 22 25 135 102 12 1.5 12.8
55 2625 550 160 75 32 104 138 25 30 142 108 15 2 16.2
60 3500 530 170 80 32 114 147 25 30 145 112 15 2 19.3
70 5750 500 190 90 38 134 168 30 35 175 135 16 2.5 23.5
80 8500 480 210 105 38 144 178 30 35 185 145 16 2.5 32
90 14500 450 230 120 50 158 192 40 45 205 155 16 3 47.2
100 20000 350 270 140 50 182 217 40 45 230 180 16 3 76
130 31250 250 310 160 68 212 250 55 60 268 205 18 3 110
150 70000 200 400 200 68 246 286 55 60 325 255 20 4 214

ملاحظات:

1) T max = 2 × T KN

2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي

مثال تصاعد

الصور

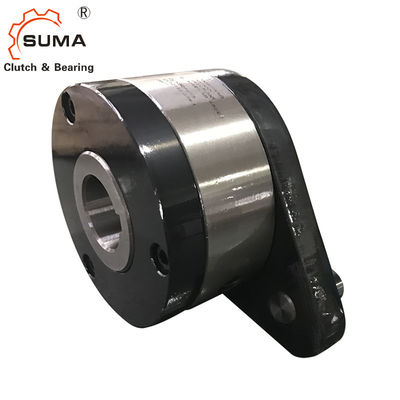

GFR ... F2F3 GFR ... F3F4 طريقة واحدة قابض عجلة حرة تجاوز محامل الدعم 2

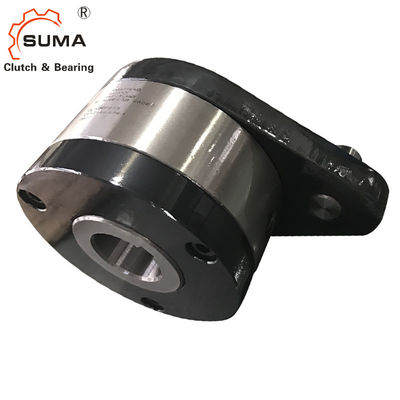

GFR ... F2F3 GFR ... F3F4 طريقة واحدة قابض عجلة حرة تجاوز محامل الدعم 3
