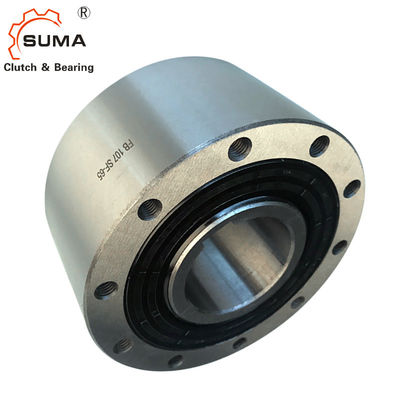

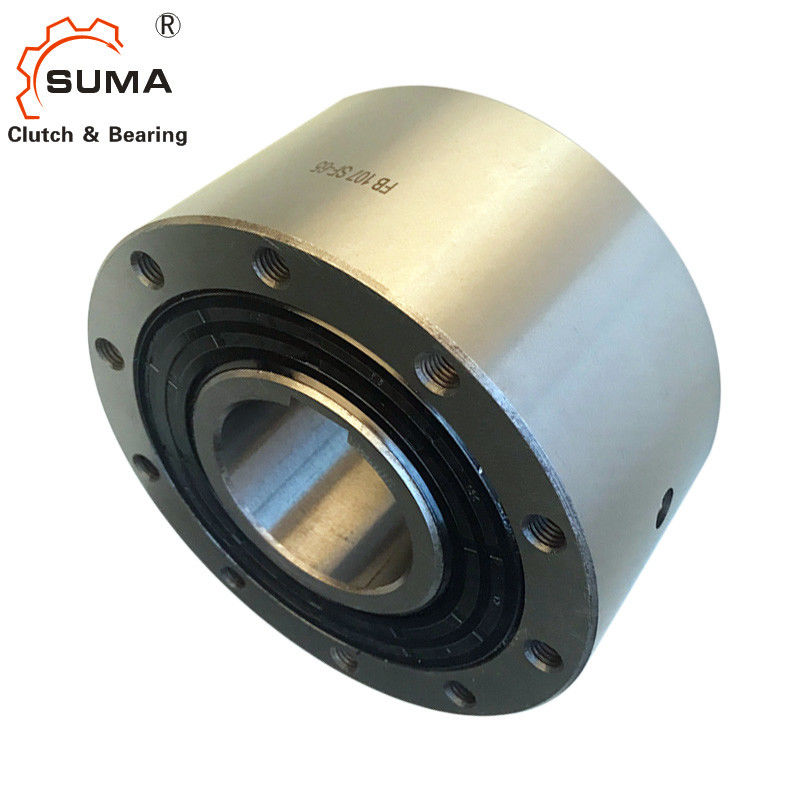

FB 82 GCr15 طريقة واحدة سبراج 750 نيوتن متر على القابض الجاري
سمات
عجلات حرة كاملة FB هي عجلات رشاش مختومة مع محامل كروية.يتم توريدها مملوءة بالزيت وجاهزة للتركيب. تستخدم العجلات الحرة FB على النحو التالي:
➧ باكستوبس
➧ تجاوز براثن
➧ فهرسة العجلات الحرة
بالإضافة إلى النوع القياسي ، تتوفر أربعة أنواع أخرى لإطالة عمر الخدمة ودقة الفهرسة.
عزم دوران اسمي يصل إلى 160000 نيوتن متر ، وفتحات تصل إلى 300 مم.تتوفر العديد من الثقوب القياسية.
الأبعاد والقدرات
فري آه حجم ثعبان البحر |
تاي بي |
نوم inal تور كيو |
م حلقة مجانية كعوب / يدير دقيقة -1 |
فأس. سرعة حلقة مجانية كعوب / يدير دقيقة -1 |
تاي بي |
نوم inal تور كيو |
الأعلى.سرعة حلقة مجانية كعوب / يدير دقيقة -1 |
الخارجي حلقة مجانية كعوب / يدير دقيقة -1 |
تاي بي |
نوم inal تور كيو |
سبراج مصعد- إيقاف في ُخمارة إيه حلقة spe إد مين -1 |
الأعلى.سرعة حلقة مجانية كعوب / يدير دقيقة -1 |
أوي حلقة ثالثا مقابل دقيقة -1 |
تاي بي |
نوم inal تور كيو |
سبراج يغادر في خارجي سرعة الحلقة دقيقة -1 |
الأعلى.سرعة حلقة مجانية كعوب / يدير دقيقة -1 |
داخلي حلقة القيادة وفاق مين -1 |
تاي بي |
نوم inal تور كيو |
FB 24 | CF | 45 | 4800 | 5500 | CFT | 45 | 4800 | 5500 | CFP | 19 | ||||||||||
الفيسبوك 29 | CF | 80 | 3500 | 4000 | CFT | 80 | 3500 | 4000 | CFP | 31 | ||||||||||
FB 37 | سادس | 200 | 2500 | 2600 | SFT | 200 | 2500 | 2600 | تشيكوسلوفاكيا | 110 | 850 | 3000 | 340 | SFP | 120 | |||||
الفيس بوك 44 | سادس | 320 | 900 1 | 2200 | SFT | 320 | 900 1 | 2200 | DX | 130 | 860 | 900 1 | 344 | تشيكوسلوفاكيا | 180 | 800 | 2600 | 320 | SFP | 180 |
الفيس بوك 57 | سادس | 630 | 1400 | 750 1 | SFT | 630 | 1400 | 750 1 | DX | 460 | 750 | 1400 | 300 | LZ | 430 | 1400 | 2100 | 560 | SFP | 310 |
FB72 | سادس | 1250 | 1120 | 1600 | SFT | 1250 | 1120 | 1600 | DX | 720 | 700 | 1150 | 280 | LZ | 760 | 1220 | 1800 | 488 | SFP | 630 |
FB82 | سادس | 1800 | 1025 | 450 1 | SFT | 1800 | 1025 | 450 1 | DX | 1000 | 670 | 1050 | 268 | SFZ | 1700 | 450 1 | 1600 | 580 | SFP | 750 |
FB 107 | سادس | 2500 | 880 | 1250 | SFT | 2500 | 880 | 1250 | DX | 1500 | 610 | 900 | 244 | SFZ | 2500 | 1300 | 1350 | 520 | SFP | 1250 |
الفيس بوك 127 | سادس | 5000 | 800 | 1150 | SFT | 5000 | 800 | 1150 | SX | 3400 | 380 | 800 | 152 | SFZ | 5000 | 1200 | 1200 | 480 | SFP | 3100 |
FB 140 | سادس | 10000 | 750 | 1100 | SFT | 10000 | 750 | 1100 | SX | 7500 | 320 | 750 | 128 | SFZ | 10000 | 950 | 1150 | 380 | SFP | 6300 |
FB 200 | سادس | 20000 | 630 | 900 | SFT | 20000 | 630 | 900 | SX | 23000 | 240 | 630 | 96 | SFZ | 20000 | 680 | 900 | 272 | SFP | 12500 |
الفيس بوك 270 | سادس | 40000 | 510 | 750 | SFT | 40000 | 510 | 750 | تجربة المستخدم | 40000 | 210 | 510 | 84 | SFZ | 37500 | 600 | 750 | 240 | SFP | 25000 |
FB 340 | سادس | 80000 | 460 | 630 | SFT | 80000 | 460 | 630 | ||||||||||||
FB 440 | سادس | 160000 | 400 | 550 | SFT | 160000 | 400 | 550 |
الحد الأقصى لعزم الدوران القابل للنقل هو ضعف عزم الدوران الاسمي المحدد.راجع الصفحة 14 لتحديد عزم الدوران المختار.
حجم العجلة الحرة | مم | مم | تجويف قياسي مم |
أحمر مم |
مم | الأعلى.مم | د مم | F مم |
ز ** | همم | إل مم |
تي مم |
ي ** |
وزن كلغ |
||
FB24 | 12 | 14 * | 14 * | 62 | 1.0 | م 5 | 8 | 50 | 51 | 3 | 0،9 | |||||
الفيسبوك 29 | 15 | 17 * | 17 * | 68 | 1.0 | م 5 | 8 | 52 | 56 | 3 | 1،1 | |||||
FB37 | 14 | 16 | 18 | 20 | 22 * | 22 * | 75 | 0،5 | م 6 | 10 | 48 | 65 | 4 | 1،3 | ||
FB44 | 20 | 22 | 25 * | 25 * | 90 | 0،5 | م 6 | 10 | 50 | 75 | 6 | 1.9 | ||||
FB57 | 25 | 28 | 30 | 32 * | 32 * | 100 | 0،5 | م 8 | 12 | 65 | 88 | 6 | 2،8 | |||
FB72 | 35 | 38 | 40 | 42 * | 42 * | 125 | 1.0 | م 8 | 12 | 74 | 108 | 12 | 5،0 | |||
FB82 | 35 | 40 | 45 | 50 * | 50 * | 135 | 2،0 | م 10 | 16 | 75 | 115 | 12 | 5،8 | |||
FB107 | 50 | 55 | 60 | 65 * | 65 * | 170 | 2،5 | م 10 | 16 | 90 | 150 | 10 | 11،0 | |||
FB127 | 50 | 60 | 70 | 75 * | 75 * | 200 | 3،0 | م 12 | 18 | 112 | 180 | 12 | 19،0 | |||
FB140 | 65 | 75 | 80 | 90 | 95 * | 250 | 5،0 | م 16 | 25 | 150 | 225 | 12 | 42،0 | |||
FB200 | 110 | 120 | 120 | 300 | 5،0 | م 16 | 25 | 160 | 270 | 16 | 62،0 | |||||
FB270 | 140 | 150 | 400 | 6،0 | م 20 | 30 | 212 | 360 | 18 | 150،0 | ||||||
FB340 | 180 | 240 | 500 | 7،5 | م 20 | 35 | 265 | 450 | 24 | 275،0 | ||||||
FB440 | 220 | 300 | 630 | 7،5 | م 30 | 40 | 315 | 560 | 24 | 510،0 |
Keyway وفقًا لـ DIN 6885 ، الصفحة 1 & bull؛تفاوت عرض مجرى الخابور JS10.
* Keyway وفقًا لـ DIN 6885 ، الصفحة 3 & bull؛تفاوت عرض مجرى الخابور JS10.
** Z = عدد الثقوب المسننة G على دائرة الملعب T.
التركيب والاقتران
تصاعد
يوجد جزء مرفق العميل على القطر الخارجي D ثم يتم تثبيته بمسامير على الوجه. يجب أن يكون تفاوت العمود ISO h6 أو j6 ويجب أن يكون تفاوت القطر الدليلي D لجزء المرفق هو ISO H7 أو J7.
مثال على الطلب
حجم عجلة حرة FB 72 ، اكتب مع رفع الرشاش Z و 38 مم: & bull؛FB 72 LZ ، د = 38 ملم
عند طلب حجم عجلة حرة FB 340 و FB440 ، يرجى أيضًا تحديد اتجاه الانطلاق الحر للحلقة الداخلية عند عرضها في الاتجاه X: & bull؛عكس اتجاه عقارب الساعة حر أو & الثور؛في اتجاه عقارب الساعة مجانا
