| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | AV20 AV25 |

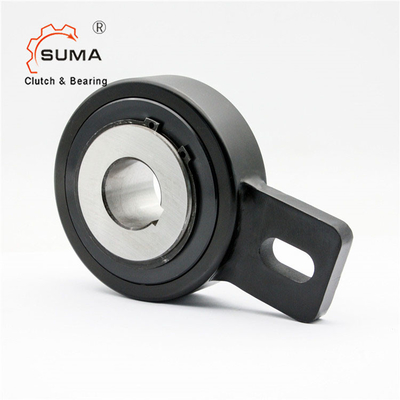

AV20 AV25 Holdback Backstop Clutch Bearing طريقة واحدة لنظام النقل
ملامح القابض backstop backstop
نوع AV20 Backstop Clutch عبارة عن عجلة حرة من نوع الأسطوانة.إنها قائمة بذاتها ، تتمحور حول محامل عادية لسرعات دوران منخفضة ، ومختومة باستخدام أختام متاهة معدنية محمية بالدرع. تستخدم السلع على نطاق واسع في المصاعد ، والناقل ، ورافعة الحبوب ، إلخ.
يتم تسليم الوحدة مشحمة وجاهزة للتركيب في وضع أفقي أو رأسي.
تُستخدم سعة عزم الدوران بشكل أساسي كمسند خلفي ، وهي عالية للحد الأدنى من متطلبات المساحة.
يجب ألا يتم الضغط مسبقًا على ذراع عزم الدوران والمحامل.يجعل تصميم الأسطوانة نوع AV مثاليًا لتطبيقات فهرسة الضوء.
ص
الأبعاد والقدراتمن القابض backstop backstop
| يكتب | بحجم | TKN1) | سرعة التجاوز | وزن | سحب عزم الدوران | ||||||||||
| AV | درهم 7 | نيماكس | د | د 2 | م 1 | إل | ب | F | ب 11 | ن | ه | F | TR | ||
| [مم] | [نانومتر] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90 * | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24.5 | 360 | |
| 100 * | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23.5 | 360 | |
| 110 * | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22.5 | 360 | |
| 120 * | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 | |
مثال تصاعد
