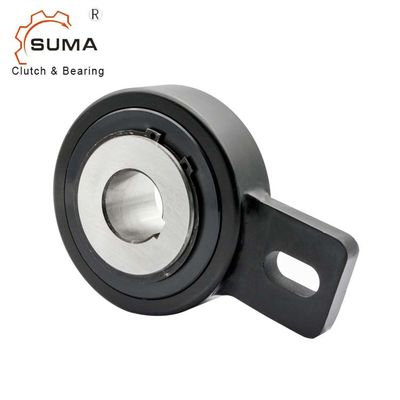

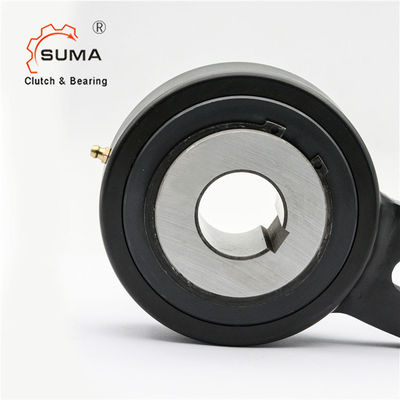

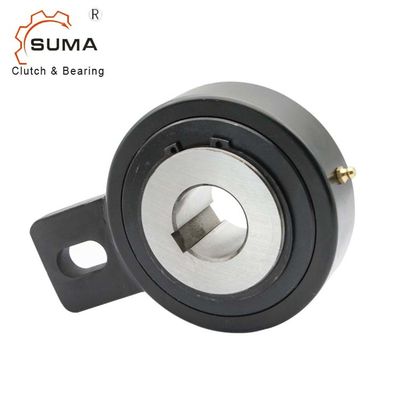

GVG40 40 * 132 * 52MM طريقة واحدة محامل القابض Backstop
سمات
العجلات الحرة من سلسلة GVG مزودة بأقفاص سبراج ، تتمحور بين السباق الداخلي والسباق الخارجي عن طريق الشجيرات.
تنتقل قوى عزم الدوران من العمود إلى السباق الداخلي عن طريق مفتاح.
يجب أن يكون تحمل العمود h6.
عند استخدام العجلة الحرة كجهاز غير رجعي ، يجب وضع الرافعة المثبتة في السباق الخارجي بين قوسين ؛وإلا يجب إدخال دبوس
في الفتحة الملتفة.عند تثبيته بإطار الآلة ، فإنه يوقف دوران العجلة الحرة
في الأدغال ، يجب إعطاء الرافعة قدرًا معينًا من الخلوص للسماح بالحركة المحورية.
يتم تزويد العجلة الحرة بعد تشحيمها.
الأبعاد والقدرات
نموذج |
درهم 7 مم |
د مم |
إل مم |
ب 1 مم |
إل1 مم |
ب2 مم |
أنا2 مم |
أنا3 مم |
أنا4 مم |
وزن كلغ |
السرعة القصوى |
عزم الدوران نانومتر |
GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
كايي دين 6885
2) السرعة القصوى المسموح بها
