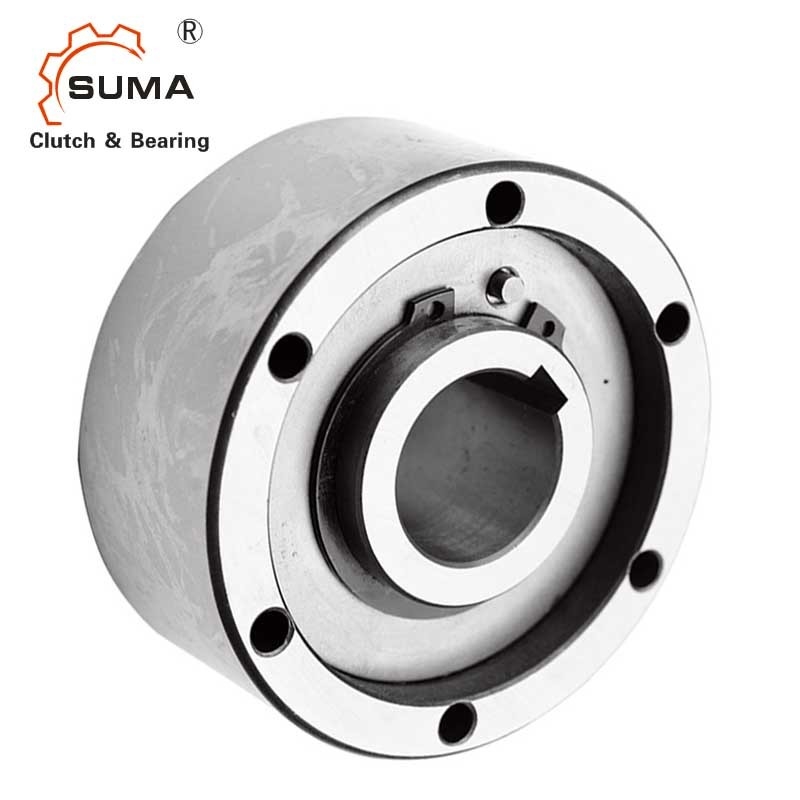

AA50 AA60 محامل عجلات متقدمة خلفية مؤخرة موقف موصل واحد
الخصائص
AA هي عجلة حرة من نوع عجلة بدون دعم.
مطلوبة محامل لدعم الأحمال المحورية والشعاعية.
يجب أن توفر المنشأة أيضًا التشحيم والإغلاق.
البيانات التقنية
المواصفات | |
اسم المنتج | محرك AA |
النموذج | AA20 |
المواد | GCr15 |
القطر الداخلي | 20ملم |
القطر الخارجي | 68ملم |
سمك | 34ملم |
قدرة عزم الدوران | 146Nm |
عزم سحب | 8.4Ncm |
سرعة تجاوز السباق الداخلي | 2000r/min |
سرعة تجاوز السباق الخارجي | 3600r/min |
الوزن | 0.7 كجم |
الهيكل | نوع العجلات |
التطبيق | آلات النسيج، المروحة، أجهزة التهوية، آلات الطباعة |
الحزمة | صندوق الكرتون، صندوق خشبي أو مخصص |
شروط الدفع | TT. L/C، D/A، D/P، Western Union، Paypal |
وقت التسليم | 2-4 أيام للعينة، 7 أيام للطلب الكبير |
الأبعاد والقدرات
الحجم | TK1 | سرعات تجاوزية | الوزن |
اسحب عزم الدوران |
||||||||||
dH7 | نيماكس2) | ناماكس3) | 7 درهم | D5 | D6 | D3 | Z | أوه | (ل) | f | s | (بالكيلوغرام) | TR | |
(ملم) | (Nm) | (دقيقة-1) | (دقيقة-1) | (ملم) | (ملم) | (ملم) | (ملم) | (ملم) | (ملم) | (ملم) | (ملم) | (ملم) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
الملاحظات
1) T max = 2 × T KN
2) تجاوزات في السباق الداخلي
3) السباق الخارجي يتجاوز
المفتاح إلى DIN 68851
التثبيت والربط
