| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | AA20 |

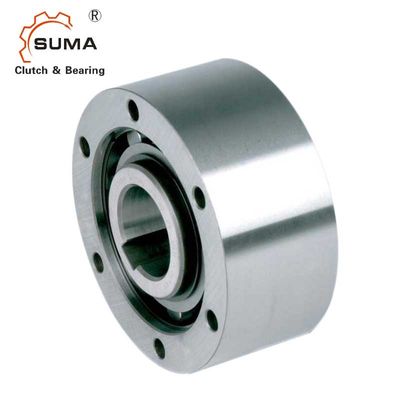

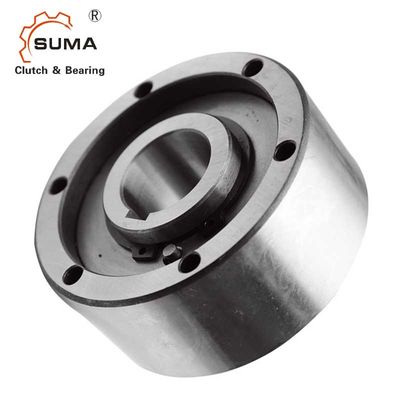

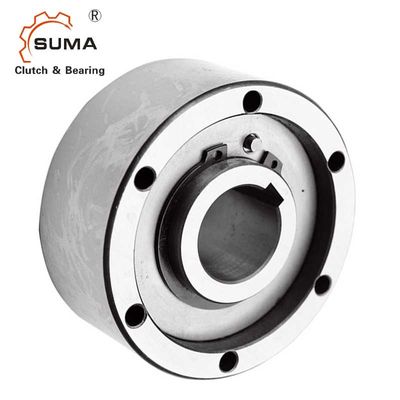

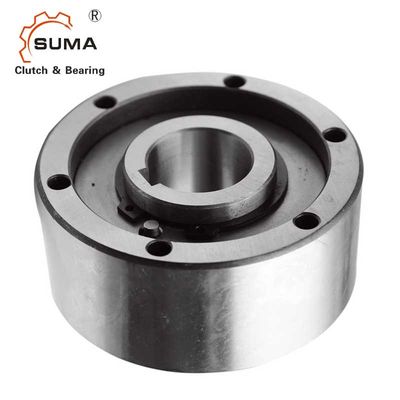

AA20 Backstop طريقة واحدة تحمل مخلب
سمات
AA عبارة عن عجلة حرة من النوع الأسطواني غير مدعومة.
المحامل مطلوبة لدعم الأحمال المحورية والشعاعية.
يجب أيضًا توفير التشحيم والختم من خلال التثبيت.
البيانات الفنية
| تخصيص | |
| اسم المنتج | تحمل محرك AA |
| نموذج | AA20 |
| مادة | GCr15 |
| القطر الداخلي | 20 ملم |
| القطر الخارجي | 68 ملم |
| سماكة | 34 ملم |
| قدرة عزم الدوران | 146 نيوتن |
| سحب عزم الدوران | 8.4 نيوتن سم |
| السباق الداخلي يجتاح السرعة | 2000r / دقيقة |
| السباق الخارجي يجتاح السرعة | 3600r / دقيقة |
| وزن | 0.7 كجم |
| بنية | نوع الأسطوانة |
| تطبيق | آلة نسيج ، مراوح ، مراوح ، آلة طباعة |
| طَرد | صندوق كرتوني ، صندوق خشبي أو حسب الطلب |
| شروط الدفع | TT.L / C ، D / A ، D / P ، ويسترن يونيون ، باي بال |
| موعد التسليم | 2-4 أيام للعينة ، 7 أيام لأمر كبير |
الأبعاد والقدرات
| مقاس | TK1 | تجاوز السرعات | وزن |
يجر عزم الدوران |
||||||||||
| درهم 7 | نيماكس 2) | ناماكس 3) | درهم 7 | د 5 | د 6 | د 3 | ض | ا | إل | F | س | (كلغ) | TR | |
| (مم) | (نانومتر) | (دقيقة -1) | (دقيقة -1) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
ملاحظات
1) T max = 2 & times ؛تي كن
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
المفتاح إلى DIN 6885.1
التركيب والاقتران
الصور
س:كيف تحزم البضائع؟
س:هل يمكنني الحصول على عينات منك؟
ج: إننا نشجع بشدة على طلب عينات لفحص الجودة.
س:هل يمكنك الوعد بتسليم البضائع في الوقت المناسب؟
