| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SUMA |
| إصدار الشهادات: | ISO SGS |
| رقم الموديل: | ASK40 |
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | USD80-USD100 PER PIECE |
| تفاصيل التغليف: | صندوق كرتون |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| اسم المنتج: | محمل القابض ذو الاتجاه الواحد ASK40 | المواد: | GCr15 تحمل الصلب |
|---|---|---|---|
| قدرة عزم الدوران: | 72 نيوتن متر | وحدة الوزن: | 0.25 كجم |
| الضمان: | سنة واحدة | الحجم: | 40 * 68 * 15 ملم |
| سرعة الدوران: | 35 دورة في الدقيقة | صناعة المعدات الأولية: | يقبل |
| الـ MOQ: | 5- | ||
| إبراز: | ASK60 طريقة واحدة تحمل القابض,القابض ذو اتجاه واحد,محامل عكس اتجاه واحد |
||

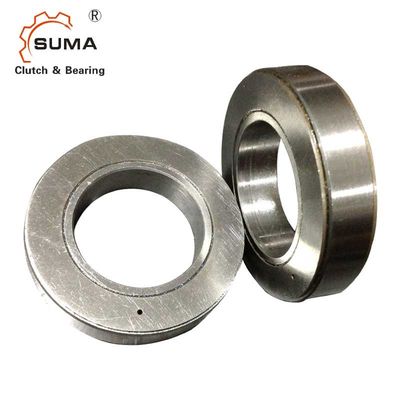

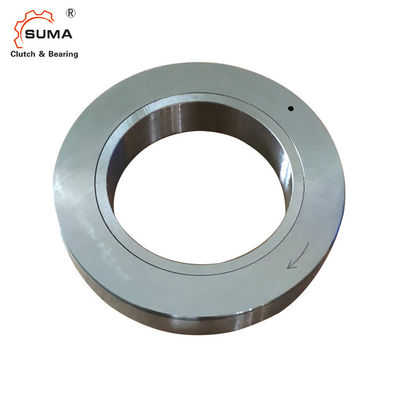

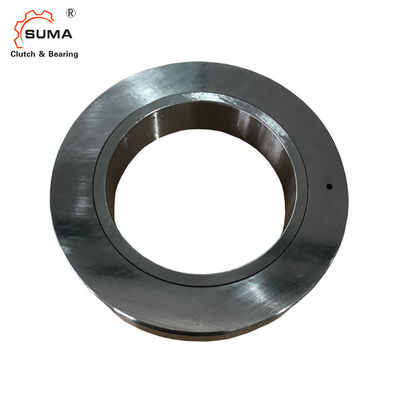

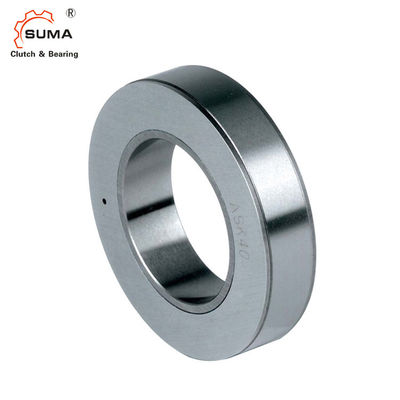

ASK40 C4 الإفراز الخلفي 40MM محمل المقبض في الاتجاه الواحد
الخصائص
1النوع ASK هو محامل عجلة حرة من نوع الدوار مدعومة بصفين من محامل الدوار.
2الإفراج الشعاعي القياسي هو C4
3يجب أن تكون تسامح العمود h6 أو j6
4لا يمكن أن تتقبل العجلات الحرة من النوع ASK الأحمال المحورية. في حالات مثل هذه الأحمال، يجب توفير محامل الدفع
البيانات التقنية
| النموذج | ASK40 |
| السكك الحديدية | GCr15 |
| القطر الداخلي | 40ملم |
| القطر الخارجي | 68ملم |
| سمك | 15ملم |
| قدرة عزم الدوران | 72Nm |
| عزم سحب | 15Ncm |
| السرعة القصوى | 3500r/min |
| التطبيق | الحماية، التجاوز |
| الحزمة | علبة الكرتون / علبة خشبية |
| وقت التسليم | 5-7 أيام |
| شروط الدفع | TT، L/C، D/P، D/A، ويسترن يونيون، باي بال |
الأبعاد والقدرات
| النوع | الحجم | سلسلة المحامل | TKN1) | nأقصى | قطر خارجية | الطول | حمولات تحمل | الوزن | عزم الدوران | |
| ديناميكية | ثابتة | |||||||||
| اسأل | دp6 (ملم) |
(Nm) |
(دقيقة-1) |
د (ملم) |
(ل) (ملم) |
ج (kN) |
ج0 (kN) |
(بالكيلوغرام) | TR (Ncm) |
|
| 40 | 6008 | 72 | 3500 | 68 | 15 | 16 | 20.6 | 0.25 | 15 | |
| 50 | 6010 | 125 | 2200 | 80 | 16 | 19.6 | 23.5 | 0.34 | 20 | |
| 60 | 6012 | 250 | 1800 | 95 | 18 | 25.3 | 35.1 | 0.5 | 25 | |
الملاحظات
1) Tmax = 2 × TKN
انظر الاختيار الصفحة 10 إلى 13
الرجوع إلى تعليمات التثبيت والصيانة الصفحات 16 إلى 19
مثال متزايد
الصور
