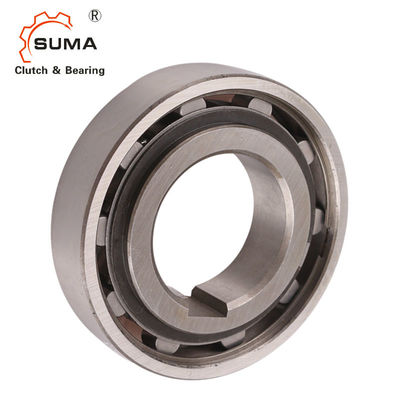

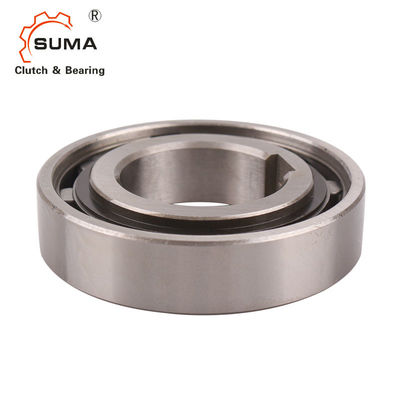

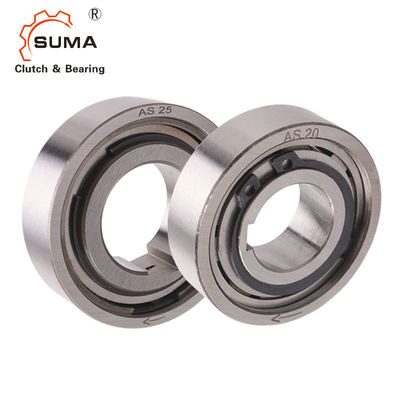

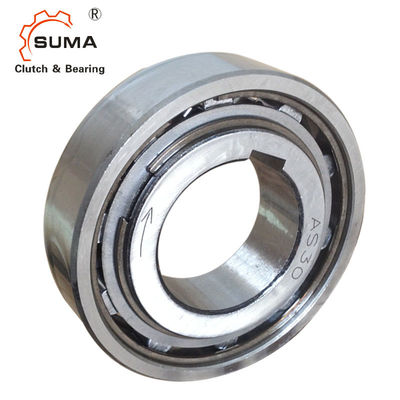

عجلة حرة AS NSS TSS GCr15 Sprag القابض اتجاه واحد
ميزة
النوع AS عبارة عن عجلة حرة من النوع الأسطواني غير مدعومة.المحامل مطلوبة لدعم الأحمال المحورية والشعاعية.يجب أيضًا توفير التشحيم والختم من خلال التثبيت.الأبعاد الخارجية الاسمية هي نفسها سلسلة 62 ... محامل كروية.
الترتيب النموذجي هو تثبيت هذا النوع جنبًا إلى جنب مع سلسلة 62 تحمل في نفس تفاوتات الموقع ، كما هو موضح في الصفحة التالية.العرق الداخلي مرتبط بالمحور (باستثناء التجويف 6 مم).
يتمتع السباق الخارجي بتسامح إيجابي مع r6 لإعطاء ضغط مناسب في مبيت H7.يجب أن يكون الغلاف الخارجي قويًا بدرجة كافية
لعدم التوسع بعد التجميع.يمكن أن يقبل هذا التصميم اختلالًا محوريًا للعرق الداخلي والخارجي بمقدار ± S / 2.
البيانات الفنية
اسم المنتج | طريقة واحدة تحمل مخلب |
نموذج | AS25 NSS25 |
مادة | الكروم الصلب GCr15 |
القطر الداخلي | 25 ملم |
القطر الخارجي | 52 ملم |
قدرة عزم الدوران | 56 نيوتن متر |
وزن | 0.14 كجم |
طَرد | صندوق كرتوني / صندوق خشبي |
شروط الدفع | TT.L / C ، D / A ، D / P ، ويسترن يونيون |
موعد التسليم | 10-15 يوم |
الأبعاد والقدرات
يكتب | مقاس | عزم الدوران | تجاوز السرعات | أبعاد | وزن | سحب عزم الدوران | ||||||
AS (NSS) | درهم 7 | TKN1) | نيماكس 2) | نامكس 3) | د 6 | د 5 | إل | س | ه | F | ||
[مم] | [نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | [Ncm] | |
6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
20 | 40 | 2200 | 3300 | 487 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 |
ملاحظات:
AS6 بدون مفتاح.ØD = -0-0،009
مفتاح AS8-12 إلى DIN 6885.1.
أحجام أخرى لـ DIN 6885.3
1) T max = 2 × T KN
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
أبعاد التركيب مطابقة لسلسلة الكرات 62
مثال تصاعد
