| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | CCFH 3 1/4 ق |

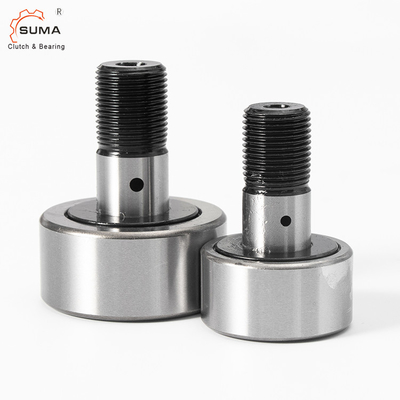

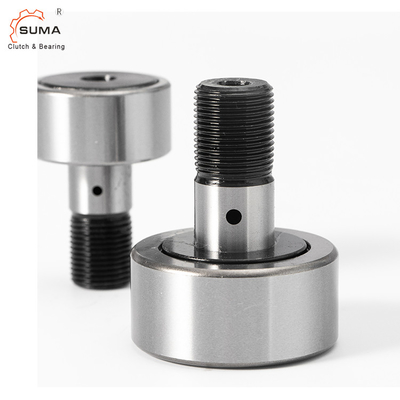

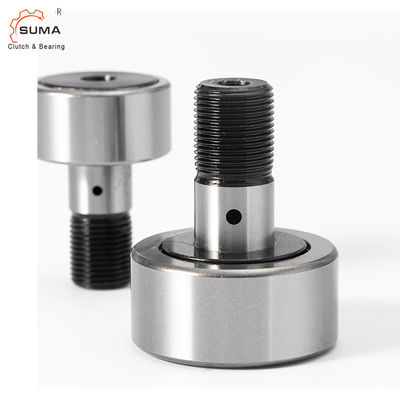

CCFH 3 1/4 S شديد التحمل نوع كامة أتباع محمل لنباتات السيارات
سمات
تتمثل الوظائف النموذجية لمتابع الكاميرا في توفير دعم مضاد للاحتكاك للحركة الخطية أو متابعة سطح الكاميرا.
تم تصميم SUMA Stud Cam Follower لتحمل الصدمات المتقطعة ومتطلبات التحميل والدقة المرتبطة بهذه التطبيقات.
طلب :
| الأغذية والمشروبات | معدات التغليف | مناولة مواد الوحدة |
| مصانع السيارات | التنقيب عن النفط | مصانع الصلب |
| نسيج / طباعة | معدات الأتمتة | أدوات الآلة |
البيانات الفنية
الأبعاد والقدرات
| مغسول BRG. لا |
مغسول BRG. لا |
أسطوانة DIA (بحث وتطوير) |
أسطوانة عرض (ث) |
عشيق DIA (SD) |
عشيق طول (SL) |
دقيقة. خيط طول (TL) |
بخير خيط |
ثقب الزيت | الإسكان DIA +.0002 -.0003 |
RRCOM. CL AMPING عزم الدوران LBS. في |
الأعلى ثابتة سعة LBS. |
أساسي دين. تقييم LBS. |
|
| فتحة مركز (HC) |
فتحة ضياء (HD) |
||||||||||||
| CFH-1/2 | CFH-1/2-S | 0.500 | 0.375 | 0.250 | 5/8 | 1/4 | 1 / 4-28 | .2503 | 35 | 1580 | 680 | ||
| CFH-9/16 | CFH-9/16-S | 0.5625 | 0.375 | 0.250 | 5/8 | 1/4 | 1 / 4-28 | .2503 | 35 | 1580 | 680 | ||
| CFH-5/8 | CFH-5/8-S | 0.625 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5 / 16-24 | . 3128 | 90 | 2480 | 955 | ||
| CFH-11/16 | CFH-11/16-س | 0.6875 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5 / 16-24 | . 3128 | 90 | 2480 | 955 | ||
| CFH-3/4 | CFH-3/4-S | 0.750 | 0.500 | 0.4375 | 7/8 | 3/8 | 7 / 16-20 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
| CFH-7/8 | CFH-7/8-S | 0.875 | 0.500 | 0.4375 | 7/8 | 3/8 | 7 / 16-20 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
| CFH-1 | CFH-1-S | 1.000 | 0.625 | 0.625 | 1 | 1/2 | 5 / 8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
| CFH-1 1/8 | CFH-1 1/8-س | 1.1250 | 0.625 | 0.625 | 1 | 1/2 | 5 / 8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
| CFH-1 1/4 | CFH-1 1/4-S. | 1.250 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3 / 4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
| CFH-1 3/8 | CFH-1 3/8-S | 1.375 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3 / 4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
| CFH-1 1/2 | CFH-1 1/2-س | 1.500 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7 / 8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
| CFH-1 5/8 | CFH-1 5/8-S | 1.625 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7 / 8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
| CFH-1 3/4 | CFH-1 3/4-س | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 1.0003 | 2250 | 15840 | 6385 |
| CFH-1 7/8 | CFH-1 7/8-S | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 1.0003 | 2250 | 15840 | 6385 |
| CFH-2 | CFH-2-S | 2.000 | 1.125 | 1.125 | 2 | 1 | 1 1 / 8-12 | 1/2 | 1/8 | 1.1253 | 2800 | 21140 | 8090 |
| CFH-2 1/4 | CFH-2 1/4-S. | 2.250 | 1.125 | 1.125 | 2 | 1 | 1 1 / 8-12 | 1/2 | 1/8 | 1.1253 | 2800 | 21140 | 8090 |
| CFH-2 1/2 | CFH-2 1/2-S | 2.500 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1 / 4-12 | 9/16 | 1/8 | 1.2503 | 3450 | 32900 | 11720 |
| CFH-2 3/4 | CFH-2 3/4-س | 2.750 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1 / 4-12 | 9/16 | 1/8 | 1.2503 | 3450 | 32900 | 11720 |
| CFH-3 | CFH-3-S | 3.000 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1 / 2-12 | 5/8 | 1/8 | 1.5003 | 5000 | 49820 | 15720 |
| CFH-3 1/4 | CFH-3 1/4-S. | 3.250 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1 / 2-12 | 5/8 | 1/8 | 1.5003 | 5000 | 49820 | 15720 |
| CFH-3 1/2 | CFH-3 1/2-S. | 3.500 | 1.750 | 1.750 | 2 3/4 | 1 3/8 | 1 3 / 4-12 | 11/16 | 1/8 | 1.7503 | 5000 | 63250 | 22800 |
| CFH-4 | CFH-4-S | 4.000 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 2.0003 | 5000 | 89540 | 29985 |
| CFH-5-S | 5.000 | 2.750 | 2.500 | 5 1/16 | 2 9/16 | 2 1 / 2-12 | 7/8 | 3/16 | 2.5003 | 5000 | 135900 | 46575 | |
| CFH-6-S | 6.000 | 3.250 | 3.000 | 6 | 3 | 3-12 | 1 | 3/16 | 3.0003 | 5000 | 160900 | 60000 | |
| CFH-7-S | 7.000 | 3.750 | 3.500 | 7 11/16 | 4 1/8 | 3 1 / 2-4 | 1 1/4 | 3/16 | 3.5003 | 5000 | 213860 | 75380 | |
الصور
