| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | CF-1-3 / 4-SB |

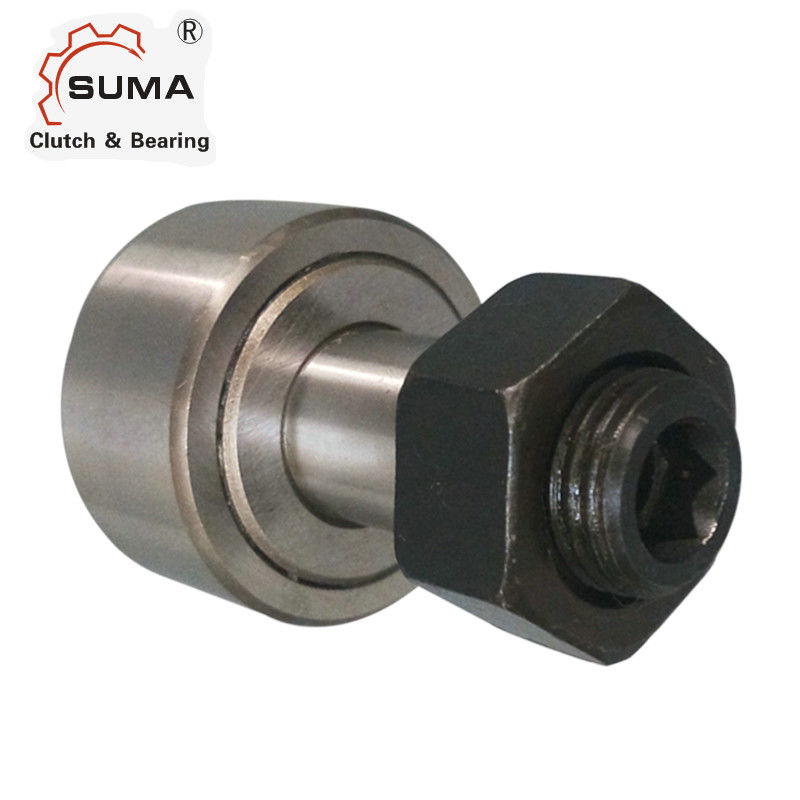

CF-1-3 / 4-SB مسمار نوع أسطواني أتباع كام
سمات
حلقة خارجية سميكة الجدار تشكيلها
بكرات الإبرة أو مجموعات الأسطوانة الأسطوانية
توجيه قفص أو بكرة إبرة مكملة كاملة
الحلقة الداخلية أو الترباس والختم
البيانات الفنية
| فتح الختم |
رقم مختوم |
الأسطوانة ديا.(بحث وتطوير) |
عرض الأسطوانة (W) |
عشيق ديا. (SD) |
عشيق لغته (SL) |
Min Thrd Lgth (TL) |
خيوط رفيعة |
حجم تركيب Lub (F) |
توك رطل |
رطل قدرة ثابتة |
ديناميكية Cpacity رطل |
| CF-1/2-N | CF-1/2-NS | 0.5 | 0.344 | 0.19 | 1/2 | 1/4 | 10-32 | 1/8 | 15 | 720 | 620 |
| CF-1/2 | CF-1/2-S | 0.5 | 0.375 | 0.19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 | 790 | 680 |
| CF-9/16 | CF-9/16-س | 0.5625 | 0.375 | 0.19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 | 790 | 680 |
| CF-5/8-N | CF-5/8-NS | 0.625 | 0.406 | 0.25 | 5/8 | 5/16 | 1 / 4-28 | 1/8 | 35 | 1065 | 930 |
| CF-5/8 | CF-5/8-S | 0.625 | 0.4375 | 0.25 | 3/4 | 5/16 | 1 / 4-28 | 1/8 | 35 | 1215 | 955 |
| CF-11/16 | CF-11/16-س | 0.6875 | 0.4375 | 0.25 | 3/4 | 5/16 | 1 / 4-28 | 1/8 | 95 | 1215 | 955 |
| CF-3/4 | CF-3/4-س | 0.75 | 0.5 | 0.375 | 7/8 | 3/8 | 3 / 8-24 | 3/16 | 95 | 2065 | 1660 |
| CF-7/8 | CF-7/8-S | 0.875 | 0.5 | 0.375 | 7/8 | 3/8 | 3 / 8-24 | 3/16 | 250 | 2065 | 1660 |
| CF-1 | CF-1-S | 1 | 0.625 | 0.4375 | 1 | 1/2 | 7 / 16-20 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/8 | CF-1 1/8-س | 1.125 | 0.625 | 0.4375 | 1 | 1/2 | 7 / 16-20 | 3/16 | 350 | 3060 | 2225 |
| CF-1 1/4 | CF-1 1/4-س | 1.25 | 0.75 | 0.5 | 1 1/4 | 5/8 | 1 / 2-20 | 3/16 | 350 | 4250 | 3930 |
| CF-1 3/8 | CF-1 3/8-س | 1.375 | 0.75 | 0.5 | 1 1/4 | 5/8 | 1 / 2-20 | 3/16 | 650 | 4250 | 3930 |
| CF-1 1/2 | CF-1 1/2-س | 1.5 | 0.875 | 0.625 | 1 1/2 | 3/4 | 5 / 8-18 | 3/16 | 650 | 5640 | 4840 |
| CF-1 5/8 | CF-1 5/8-S | 1.625 | 0.875 | 0.625 | 1 1/2 | 3/4 | 5 / 8-18 | 3/16 | 1250 | 5640 | 4840 |
| CF-1 3/4 | CF-1 3/4-س | 1.75 | 1 | 0.75 | 1 3/4 | 7/8 | 3 / 4-16 | 3/16 | 1250 | 7920 | 6385 |
| CF-1 7/8 | CF-1 7/8-S | 1.875 | 1 | 0.75 | 1 3/4 | 7/8 | 3 / 4-16 | 3/16 | 1500 | 7920 | 6385 |
| CF-2 | CF-2-S | 2 | 1.25 | 0.875 | 2 | 1 | 7 / 8-14 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/4 | CF-2 1/4-S. | 2.25 | 1.25 | 0.875 | 2 | 1 | 7 / 8-14 | 3/16 | 2250 | 10570 | 8090 |
| CF-2 1/2 | CF-2 1/2 - س | 2.5 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 2250 | 16450 | 11720 |
| CF-2 3/4 | CF-2 3/4-س | 2.75 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 3450 | 16450 | 11720 |
| CF-3 | CF-3-S | 3 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1 / 4-12 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4 | CF-3 1/4-س | 3.25 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1 / 4-12 | 1/4 | 4200 | 24910 | 15720 |
| CF-3 1/2 | CF-3 1/2-S. | 3.5 | 2 | 1.375 | 2 3/4 | 1 3/8 | 1 3 / 8-12 | 1/4 | 5000 | 31625 | 22800 |
| CF-4 | CF-4-S | 4 | 2.25 | 1.5 | 3 1/2 | 1 1/2 | 1 1 / 2-12 | 1/4 | 5000 | 44770 | 29985 |
| CF-5-S | 5 | 2.75 | 2 | 5 1/16 | 2 9/16 | 2-12 | 1/4 | 5000 | 67950 | 46575 | |
| CF-6-S | 6 | 3.25 | 2.5 | 6 | 3 | 2 1 / 2-12 | 1/4 | 5000 | 80450 | 60000 | |
| CF-7-S | 7 | 3.75 | 3 | 7 11/16 | 4 1/8 | 3-12 | 1/4 | 5000 | 106930 | 75380 | |
| CF-8-S | 8 | 4.25 | 3.25 | 8 1/2 | 4 1/4 | 3 1 / 4-4 | 1/4 | 5000 | 144100 | 92200 | |
| CF-9-S | 9 | 4.75 | 3.75 | 9 1/2 | 4 3/4 | 3 1 / 2-4 | 1/4 | 5000 | 183430 | 113260 | |
| CF-10-S | 10 | 5.25 | 4.25 | 10 | 4 3/4 | 3 1 / 2-4 | 1/4 | 5000 | 215565 | 131545 |
