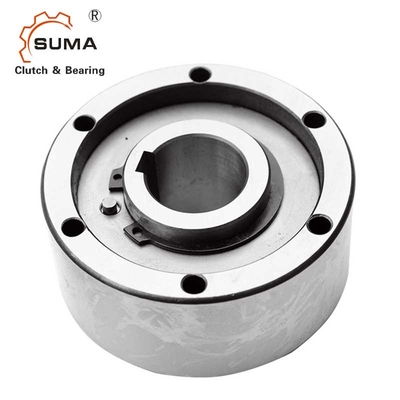

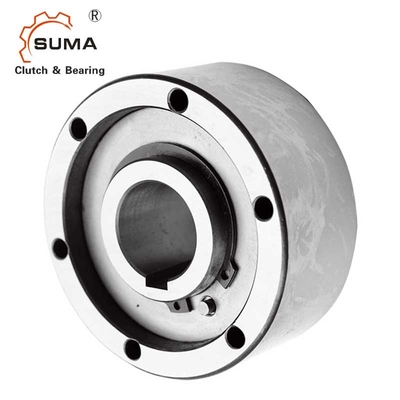

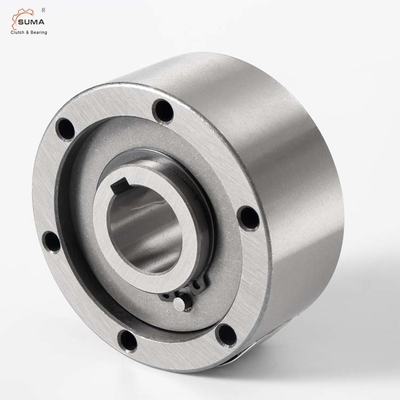

مزدوج المفتاح حفرة الاتجاه الواحد عقدة تحمل
محمول اتجاه واحد هو حرة في الدوران في اتجاه واحد، في حين في الاتجاه الآخر على محمول مقفل. محمولات اتجاه واحد داخل الغلاف المعدني الذي يحتوي على الكثير من الدوال، الإبرة أو الكرة،و شكل المقعد المتحرك (الثقب) بحيث يمكن أن يدور فقط في اتجاه واحدبينما في الاتجاه الآخر سيكون هناك مقاومة كبيرة
يتم استخدام المحامل ذات الاتجاه الواحد على نطاق واسع في آلات الطباعة ، آلات التعبئة والتغليف ، آلات الطعام ، صناديق التروس ذات السرعات الثنائية ، المكرر الكهربائي ، معدات التمارين الرياضية ، صناعة السيارات ، مكرر الصيد ،الأجهزة المنزليةأجهزة كشف العملات، الخ
خصائص محامل الكرة ذات الاتجاه الواحد:
1سعة حمل عالية
2مساحة كافية لتخزين الدهون
3السرعة المحدودة العالية
4حياة طويلة
البيانات التقنية
المواصفات | |
اسم المنتج | محرك AA |
النموذج | AA20 |
المواد | GCr15 |
القطر الداخلي | 20ملم |
القطر الخارجي | 68ملم |
سمك | 34ملم |
قدرة عزم الدوران | 146Nm |
عزم سحب | 8.4Ncm |
سرعة تجاوز السباق الداخلي | 2000r/min |
سرعة تجاوز السباق الخارجي | 3600r/min |
الوزن | 0.7 كجم |
الهيكل | نوع العجلات |
التطبيق | آلات النسيج، المروحة، أجهزة التهوية، آلات الطباعة |
الحزمة | صندوق الكرتون، صندوق خشبي أو مخصص |
شروط الدفع | TT. L/C، D/A، D/P، Western Union، Paypal |
وقت التسليم | 2-4 أيام للعينة، 7 أيام للطلب الكبير |
الأبعاد والقدرات
الحجم | TK1 | سرعات تجاوزية | الوزن |
اسحب عزم الدوران |
||||||||||
dH7 | نيماكس2) | ناماكس3) | 7 درهم | D5 | D6 | D3 | Z | أوه | (ل) | f | s | (بالكيلوغرام) | TR | |
(ملم) | (Nm) | (دقيقة-1) | (دقيقة-1) | (ملم) | (ملم) | (ملم) | (ملم) | (ملم) | (ملم) | (ملم) | (ملم) | (ملم) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
الملاحظات
1) T max = 2 × T KN
2) تجاوزات في السباق الداخلي
3) السباق الخارجي يتجاوز
المفتاح إلى DIN 68851
التثبيت والربط
