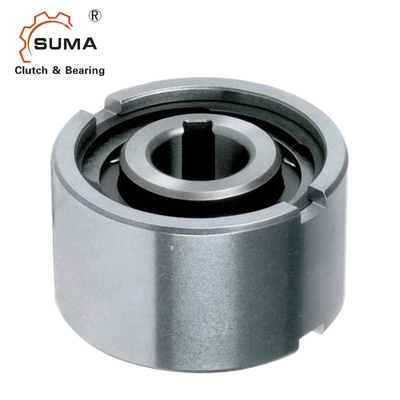

طريقة واحدة مخلب تحمل القابض الصناعي حمولة ثقيلة غير مسند اتصال
سمات
1. تم تصميم القابض AAseries Cam للتثبيت المناسب للضغط.
2. سلسلة AA لها مسار رئيسي في السباق الداخلي.يتم تصنيع Keyways ، باستثناء الحجم 25 إلى DIN 6885. 3
3. سلسلة AA لها مجرى مفتاح على كلا السباقين الداخلي والخارجي."-K" تعني المفاتيح التي يتم شحنها مع Cam Clutch.
4. يجب الحفاظ على أبعاد التداخل الصحيحة في العمود والمبيت للحصول على أقصى أداء للمحمل والقابض.
5. ارجع إلى الجدول الخاص بتفاوت العمود والمبيت لكل سلسلة.
6. يوضح السهم الموجود في السباق الداخلي اتجاه اندماج السباق الداخلي.
7. لتثبيت القابض ، استخدم أداة ضغط بقطر مناسب لممارسة ضغط متساوٍ على الوجه الكامل للسباق الداخلي والخارجي.
8. لا تدق أو تستخدم أي صدمة أخرى على القابض.
9. تأكد من أن الغلاف لديه القوة الكافية لتحمل الضغط المطلوب لتركيب الضغط على القابض.
10. نطاق درجة حرارة التشغيل: -30 درجة مئوية إلى + 100 درجة مئوية (استشرنا لدرجة الحرارة التي تتجاوز هذا النطاق).
البيانات الفنية
تخصيص | |
نموذج | AA60 / GC-D60170 |
مواد | GCr15 |
القطر الداخلي | 60 ملم |
القطر الخارجي | 170 ملم |
سماكة | 78 ملم |
قدرة عزم الدوران | 3500 نيوتن متر |
سحب عزم الدوران | 240 نيوتن |
السباق الداخلي يجتاح السرعة | 800r / دقيقة |
السباق الخارجي يجتاح السرعة | 1100r / دقيقة |
وزن | 0.7 كجم |
بنية | نوع الأسطوانة |
طلب | آلة نسيج ، مراوح ، مراوح ، آلة طباعة |
طَرد | صندوق كرتوني ، صندوق خشبي أو حسب الطلب |
شروط الدفع | TT.L / C ، D / A ، D / P ، ويسترن يونيون ، باي بال |
موعد التسليم | 2-4 أيام للعينة ، 7 أيام للطلب الكبير |
الأبعاد والقدرات
بحجم | TK1 | تجاوز السرعات | وزن |
يجر عزم الدوران |
||||||||||
درهم 7 | نيماكس 2) | ناماكس 3) | درهم 7 | د 5 | د 6 | د 3 | ض | ا | إل | F | س | (كلغ) | TR | |
(مم) | (نانومتر) | (دقيقة -1) | (دقيقة -1) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
ملحوظات
1) T max = 2 & times ؛تي كن
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
Keyway إلى DIN 6885.1
