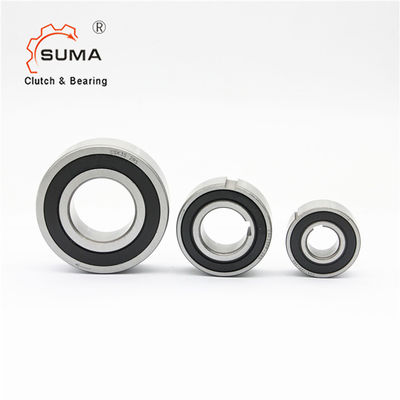

CSK6001 CSK6002 CSK6003 CSK6004 Sprag One Way Clutch Bearing المزود
مخاوف sprag اتجاه واحد مخلب المحامل
تعتبر قوابض CSK عادةً عناصر آلية خاصة:
عند الدوران في اتجاه واحد ، لا يوجد اتصال بين الحلقات الداخلية والخارجية ، أي أن القابض أحادي الاتجاه يكون حرًا في التدوير.
عند الدوران في الاتجاه الآخر ، تكون الحلقات الداخلية والخارجية على اتصال وثيق ، ويمكن للقابض أحادي الاتجاه أن ينقل عزم دوران عالي.
بالإضافة إلى نموذج CSK الأساسي ، اكتب CSK..P يتميز بمسار رئيسي في السباق الداخلي.
لهذا السبب يمكن أن تكون مرتبطة بعمود التسامح k6.لا يزال يتعين الضغط على العرق الخارجي في مبيت صلب لتحمل N6.
يتميز CSK..PP بمسار رئيسي على كل من السباق الداخلي والخارجي.التفاوتات المسموح بها في التركيب هي h6 على العمود و H6 في مبيت صلب.يرجى الاتصال بنا عندما لا تكون درجة الحرارة المحيطة أو درجة حرارة التشغيل في النطاق + 5 درجة مئوية إلى +60 درجة مئوية.
تتميز سلسلة CSK One Way Bearing بإرتفاع مقطع شعاعي صغير وتُعرف أيضًا باسم محمل ذو اتجاه واحد أو محمل مضاد للانعكاس.تم تصميم المحامل أحادية الاتجاه لنقل عزم الدوران بين العمود والمبيت في اتجاه واحد والسماح بالحركة الحرة في الاتجاه المعاكس.
الأبعاد والقدرات
يكتب | بحجم | سلسلة تحمل | تحمل الأحمال | وزن | سحب عزم الدوران | |||||
متحرك | ثابتة | |||||||||
CSK (KK) | د | TKN1) | N ماكس | د | إل | ج | C0 | TR | ||
[مم] | [نانومتر] | [دقيقة -1] | [مم] | [مم] | [كن] | [كن] | [كلغ] | [N.cm] | ||
8 | - | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.5 | |
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 | |
40 | - | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0.5 | 7 | |
CSK..2RS | 8 | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.8 | |
12 | - | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | |
15 | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | ||
17 | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | ||
20 | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | ||
25 | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | ||
30 | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | ||
35 | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | ||
40 | - | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 | |
CSK6003 | 17 | 6003 | 15 | 8400 | 35 | 10 | 7.4 | 3.42 | 0.055 | 0.9 |
CSK6004 | 20 | 6004 | 28 | 7350 | 42 | 12 | 7.9 | 3.8 | 0.065 | 1.1 |
CSK6005 | 25 | 6005 | 78 | 6200 | 47 | 14 | 10.7 | 5.46 | 0.1 | 1.3 |
CSK6304 | 20 | 6304 | 85 | 2300 | 52 | 15 | 12.3 | 7.88 | 0.18 | 2.2 |
CSK6305 | 25 | 6305 | 145 | 4400 | 62 | 17 | 17.3 | 11.51 | 0.26 | 4.4 |
CSK6306 | 30 | 6306 | 205 | 3800 | 72 | 19 | 21.73 | 15.82 | 0.415 | 5.8 |
