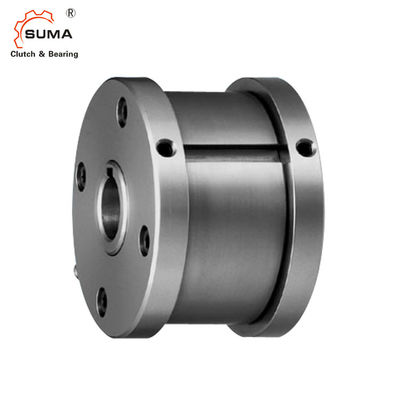

MZEU30 E5 + E5 فلنشات 735Nm Sprag Clutch اتجاه واحد
التثبيت والاستخدام
1. يتم تسليم القابض مع نوع أساسي Cam Clutch ، وحافتان E5 ، ومجموعة شفة كأجزاء منفصلة.
2. تحقق من اتجاه الدوران وأرفق شفة E5 بالقابض بواسطة الترباس.
3. عند تركيب العجلة المسننة والعتاد والمعدات الأخرى على القابض ، قم بتثبيتها على السباق الخارجي وثبّت المفتاح بين الجهاز والسباق الخارجي.
4. نوصي بتفاوت H7 لتجويف العجلة المسننة أو الترس أو المعدات الأخرى.
5. قم بتركيب الحافة المقابلة E5 على القابض بواسطة البراغي.
6. عن طريق تثبيت القابض على العمود على الجانب الآخر ، يمكن تغيير اتجاه الدوران.
7. عند تركيب القابض على العمود ، قم بالضغط على السباق الداخلي ولكن ليس على السباق الخارجي أبدًا.
8. لتطبيقات الفهرسة عالية السرعة (أكثر من 50 c / min) يوصى باستخدام نوع نابض قوي.
الأبعاد والقدرات
نموذج |
مدينة |
الأعلى.التجاوز | يجر عزم الدوران |
حجم تجويف |
كيواي |
أ |
ب |
فرنك بلجيكي |
ج |
د |
F |
إل |
م |
ب |
t1 |
ght |
|
داخلي سباق |
الخارجي سباق |
||||||||||||||||
ن م | ص / دقيقة | ص / دقيقة | ن م | H7 |
داخلي سباق |
h7 | ج | ص 10 | (كلغ) | ||||||||
MZEU 12K E5 + E5 | 60 | 2000 | 1000 | 0.20 | 12 | 4X1.8 | 42 | 62 | 70 | 20 | 51 | 20 | 0.8 | 10.0 | 4 | 2.5 | 0.5 |
MZEU 15K E5 + E5 | 100 | 1800 | 900 | 0.20 | 15 | 5X2.3 | 52 | 68 | 76 | 28 | 56 | 25 | 0.8 | 11.0 | 5 | 3.0 | 0.8 |
MZEU 20K E5 + E5 | 245 | 1600 | 700 | 0.29 | 20 | 6 × 2.8 | 57 | 75 | 84 | 34 | 64 | 30 | 0.8 | 10.5 | 6 | 3.5 | 1.2 |
MZEU 25K E5 + E5 | 425 | 1600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 99 | 35 | 78 | 40 | 0.8 | 11.5 | 8 | 4.0 | 1.8 |
MZEU 30K E5 + E5 | 735 | 1500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 109 | 43 | 87 | 45 | 1.0 | 11.5 | 8 | 4.0 | 2.6 |
MZEU 35K E5 + E5 | 1015 | 1400 | 300 | 0.49 | 35 | 10x3.3 | 74 | 110 | 119 | 45 | 96 | 50 | 1.0 | 13.5 | 10 | 5.0 | 3.2 |
MZEU 40K E5 + E5 | 1350 | 1400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 135 | 53 | 108 | 55 | 1.3 | 15.5 | 12 | 5.0 | 4.8 |
MZEU 45K E5 + E5 | 1620 | 1400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 140 | 53 | 112 | 60 | 1.3 | 15.5 | 14 | 5.5 | 6.2 |
MZEU 50K E5 + E5 | 2070 | 1300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 160 | 64 | 132 | 70 | 1.3 | 14.0 | 14 | 5.5 | 8.2 |
MZEU 55K E5 + E5 | 2400 | 1300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 170 | 66 | 138 | 75 | 1.5 | 18.0 | 16 | 6.0 | 9.5 |
MZEU 60K E5 + E5 | 2950 | 1200 | 250 | 0.98 | 60 | 18X 4.4 | 114 | 170 | 182 | 78 | 150 | 80 | 1.5 | 17.0 | 18 | 7.0 | 12.3 |
MZEU 70K E5 + E5 | 4210 | 1100 | 250 | 1.27 | 70 | 20X 4.9 | 134 | 190 | 202 | 95 | 165 | 90 | 1.8 | 18.5 | 20 | 7.5 | 18.1 |
MZEU 80K E5 + E5 | 5170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 222 | 100 | 185 | 105 | 1.8 | 21.0 | 22 | 9.0 | 23.1 |
MZEU 90K E5 + E5 | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 242 | 115 | 206 | 120 | 2.0 | 20.5 | 25 | 9.0 | 28.1 |
MZEU100K E5 + E5 | 17600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 282 | 120 | 240 | 140 | 2.0 | 30.0 | 28 | 10.0 | 46.3 |
MZEU130K E5 + E5 | 24500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 322 | 152 | 278 | 160 | 2.5 | 29.0 | 32 | 11.0 | 70.2 |
MZEU150K E5 + E5 | 33800 | 240 | 80 | 8.13 | 150 | 36 × 8.4 | 246 | 400 | 412 | 180 | 360 | 200 | 2.5 | 32.0 | 36 | 12.0 | 146.3 |
