| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | NF50 |

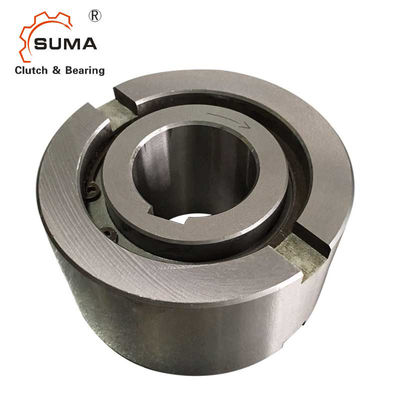

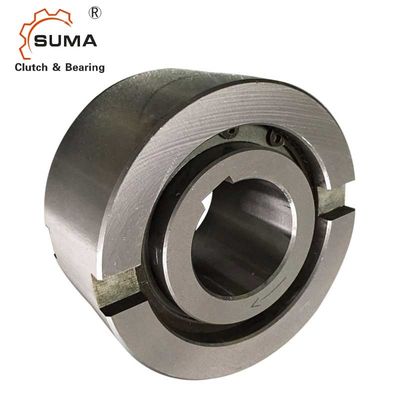

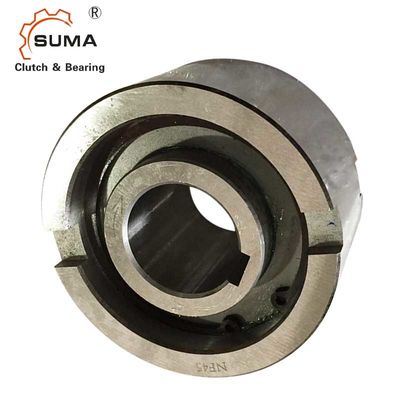

NF50 Freewheel طريقة واحدة Sprag Bearing
سمات
النوع NF عبارة عن عجلة حرة من النوع الأسطواني غير مدعومة.المحامل مطلوبة لدعم المحور
والأحمال الشعاعية.يجب أيضًا توفير التشحيم والختم من خلال التثبيت.
التزييت القياسي هو الزيت.القطر الخارجي الاسمي هو بُعد محمل كروي قياسي.الترتيب النموذجي هو تثبيت هذا النوع جنبًا إلى جنب مع محمل بنفس تفاوتات السكن ، كما هو موضح في الصفحة التالية.السباق الداخلي مرتبط بالعمود.يتمتع السباق الخارجي بتسامح إيجابي n6 لإعطاء ضغط مناسب في مبيت H7.توفر الشقوق الجانبية الإضافية نقلًا إيجابيًا لعزم الدوران.
إذا كان تحمل السكن لـ K6 ، فإن استخدام الشقوق ليس ضروريًا ، ولكن يجب أن يكون السكن قويًا بدرجة كافية بحيث يتم توسيعه بعد التجميع.
الأبعاد والقدرات
| يكتب | مقاس | تجاوز السرعات | وزن | ||||||||
| نف | دH7 | تيKN1) | نإيماكس2) | نأماكس3) | دn6 | د5 | د6 | إل | ر | بH11 |
|
| [مم] | [نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | |
| 8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
| 12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
| 15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0.3 | |
| 20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | 8 | 0.6 | |
| 25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
| 30 | 500 | 1800 | 2100 | 90 | 75 | 52.5 | 48 | 5 | 12 | 1.6 | |
| 35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
| 40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
| 45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3.7 | |
| 50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5.4 | |
| 55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
| 60 | 4250 | 700 | 1100 | 150 | 125 | 93.5 | 95 | 9 | 18 | 8.5 | |
| 70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
| 80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
| 90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11.5 | 24 | 25.3 | |
| 100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14.5 | 28 | 42.1 | |
| 130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
| 150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 | |
ملاحظات
1) T max = 2 × T KN
»راجع صفحة التحديد من 10 إلى 13
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
