| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | USNU60 |

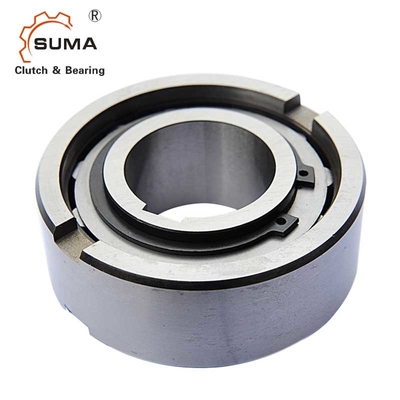

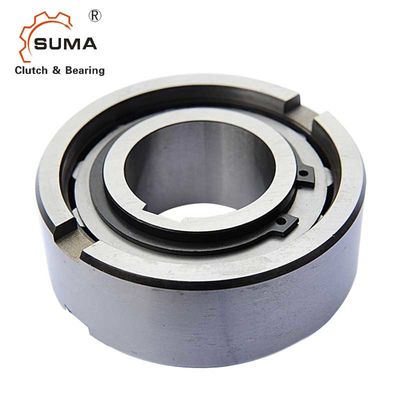

USNU Series USNU60 طريقة واحدة محامل القابض الأسطواني
سمات
العجلات الحرة من سلسلة USNU ليست ذاتية التوسيط.لذلك من الضروري وضع واحد أو اثنين من المحامل بجانب العجلة الحرة بحيث يمكن للسباق الخارجي أن يدور مركزيًا في السباق الداخلي.
عجلات USNU الحرة لها محامل كروية بنفس أبعاد سلسلة 63 ...
تنتقل قوى عزم الدوران من العمود إلى السباق الداخلي عن طريق مفتاح ومن السباق الخارجي إلى الجلوس عن طريق ساحبات أمامية أو عن طريق ملاءمة التداخل إذا كان تسامح الجلوس مصنوعًا من K6.
يجب أن يكون تحمل العمود إما h6 أو j7 ؛يجب أن تكون التفاوتات المسموح بها للجلوس إما H7 أو F7.
عند عدم استخدام الساحبات الأمامية ، يجب أن يكون تفاوت الجلوس K6.
قبل وضعها في الخدمة ، يجب تشحيم العجلات الحرة بمواد تشحيم مناسبة باتباع الإرشادات الواردة في الصفحة 12. تزييت الزيت ضروري عند الوصول إلى عدد كبير من الدورات في الوضع المحايد.
البيانات الفنية
الأبعاد والقدرات
| يكتب | مقاس |
TKN1) |
التجاوز السرعات |
وزن
|
سحب عزم الدوران | |||||||||
|
USNU |
درهم 7 | نيماكس 2) | نامكس 3) | Dn6 | د 5 | إل | ب | ر | س | ه | F | TR | ||
| [مم] | [نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
ملاحظات
ASNU8-12 ، مفتاح ASNU200 إلى DIN 6885. 1 ،
أحجام أخرى إلى DIN 6885.3
1) T max = 2 & times ؛تي كن
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
مثال تصاعد
