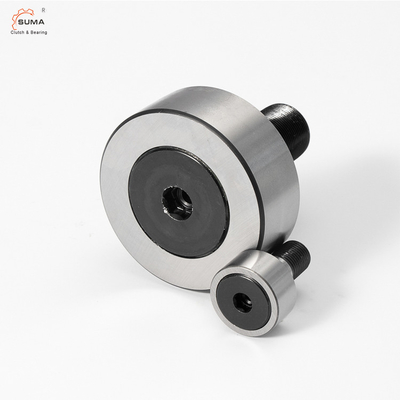

سلسلة CF أسطواني الشكل الخارجي فتحة نوع الكاميرا المسطحة تابع CF24 CF24UU
ميزات أتباع الكاميرا المسطحة
نموذج CFوحلقة خارجية أسطوانية، نوع فتحة الرأس المسطحة
الموديل CF-Rوحلقة خارجية كروية، نوع فتحة الرأس المسطحة
أبعاد وقدراتأتباع الكاميرا المسطحة
عشيق قطر الدائرة
د |
نموذج لا. |
الأبعاد الرئيسية مم | ||||||||||||
القطر الخارجي
د |
عرض الحلقة الخارجية
ج |
مترابطة
جي |
ش 1 |
ب |
الطول الإجمالي ب 1 |
B2 |
ب 3 |
C1 |
د 1 |
د 2 |
rsmin |
ارتفاع الكتف و (دقيقة) |
||
5 | ك 5 | 13 | 9 | M5 × 0.8 | 7.5 | 10 | 23 | 13 | - | 0.5 | 3.1* | - | 0.3 | 9.7 |
6 | CF 6 | 16 | 11 | M6 × 1 | 8 | 12 | 28 | 16 | - | 0.6 | 4* | - | 0.3 | 11 |
8 | CF 8 | 19 | 11 | M8 × 1.25 | 10 | 12 | 32 | 20 | - | 0.6 | 4* | - | 0.3 | 13 |
10 | CF 10 | 22 | 12 | M10 × 1.25 | 12 | 13 | 36 | 23 | - | 0.6 | 4* | - | 0.3 | 15 |
10 | CF 10-1 | 26 | 12 | M10 × 1.25 | 12 | 13 | 36 | 23 | - | 0.6 | 4* | - | 0.3 | 15 |
12 | ك 12 | 30 | 14 | M12 × 1.5 | 13 | 15 | 40 | 25 | 6 | 0.6 | 6 | 3 | 0.6 | 20 |
12 | CF 12-1 | 32 | 14 | M12 × 1.5 | 13 | 15 | 40 | 25 | 6 | 0.6 | 6 | 3 | 0.6 | 20 |
16 | ك 16 | 35 | 18 | M16 × 1.5 | 17 | 19.5 | 52 | 32.5 | 8 | 0.8 | 6 | 3 | 0.6 | 24 |
18 | ك 18 | 40 | 20 | M18 × 1.5 | 19 | 21.5 | 58 | 36.5 | 8 | 0.8 | 6 | 3 | 1 | 26 |
20 | ك 20 | 52 | 24 | M20 × 1.5 | 21 | 25.5 | 66 | 40.5 | 9 | 0.8 | 8 | 4 | 1 | 36 |
20 | ك 20-1 | 47 | 24 | M20 × 1.5 | 21 | 25.5 | 66 | 40.5 | 9 | 0.8 | 8 | 4 | 1 | 36 |
24 | ك 24 | 62 | 29 | M24 × 1.5 | 25 | 30.5 | 80 | 49.5 | 11 | 0.8 | 8 | 4 | 1 | 40 |
24 | CF 24-1 | 72 | 29 | M24 × 1.5 | 25 | 30.5 | 80 | 49.5 | 11 | 0.8 | 8 | 4 | 1 | 40 |
30 | ك 30 | 80 | 35 | M30 × 1.5 | 32 | 37 | 100 | 63 | 15 | 1 | 8 | 4 | 1 | 46 |
30 | CF 30-1 | 85 | 35 | M30 × 1.5 | 32 | 37 | 100 | 63 | 15 | 1 | 8 | 4 | 1 | 46 |
30 | CF 30-2 | 90 | 35 | M30 × 1.5 | 32 | 37 | 100 | 63 | 15 | 1 | 8 | 4 | 1 | 46 |
تصنيف الحمل الأساسي |
الحمولة القصوى المسموح بها F0 كيلو نيوتن |
تتبع قدرة الحمولة | حد سرعة الدوران * | الجماعية | |||||||
نموذج لا. |
مع القفص | بكرات كاملة |
حلقة خارجية أسطوانية
كيلو نيوتن |
حلقة خارجية كروية
كيلو نيوتن |
مع القفص
دقيقة -1 |
بكرات كاملة
دقيقة -1 |
مع القفص ز |
بكرات كاملة ز |
|||
ج كيلو نيوتن |
C0 كيلو نيوتن |
ج كيلو نيوتن |
C0 كيلو نيوتن |
||||||||
ك 5 | 3.14 | 2.77 | - | - | 1.42 | 2.25 | 0.53 | 29000 | - | 10.5 | - |
CF 6 | 3.59 | 3.58 | 6.94 | 8.5 | 2.11 | 3.43 | 1.08 | 25000 | 11000 | 18.5 | 19 |
CF 8 | 4.17 | 4.65 | 8.13 | 11.2 | 4.73 | 4.02 | 1.37 | 20000 | 8700 | 28.5 | 29 |
CF 10 | 5.33 | 6.78 | 9.42 | 14.3 | 5.81 | 4.7 | 1.67 | 17000 | 7200 | 45 | 46 |
CF 10-1 | 5.33 | 6.78 | 9.42 | 14.3 | 5.81 | 5.49 | 2.06 | 17000 | 7200 | 60 | 61 |
ك 12 | 7.87 | 9.79 | 13.4 | 19.8 | 9.37 | 7.06 | 2.45 | 14000 | 5800 | 95 | 97 |
CF 12-1 | 7.87 | 9.79 | 13.4 | 19.8 | 9.37 | 7.45 | 2.74 | 14000 | 5800 | 105 | 107 |
ك 16 | 12 | 18.3 | 20.6 | 37.6 | 17.3 | 11.2 | 3.14 | 10000 | 4500 | 170 | 173 |
ك 18 | 14.7 | 25.2 | 25.2 | 51.3 | 26.1 | 14.4 | 3.72 | 8500 | 3800 | 250 | 255 |
ك 20 | 20.7 | 34.8 | 33.2 | 64.8 | 32.1 | 23.2 | 8.23 | 7000 | 3400 | 460 | 465 |
ك 20-1 | 20.7 | 34.8 | 33.2 | 64.8 | 32.1 | 21 | 7.15 | 7000 | 3400 | 385 | 390 |
ك 24 | 30.6 | 53.2 | 46.7 | 92.9 | 49.5 | 34.2 | 10.5 | 6500 | 2900 | 815 | 820 |
CF 24-1 | 30.6 | 53.2 | 46.7 | 92.9 | 49.5 | 39.8 | 12.9 | 6500 | 2900 | 1140 | 1140 |
ك 30 | 45.4 | 87.6 | 67.6 | 145 | 73.7 | 52.6 | 14.9 | 5000 | 2300 | 1870 | 1870 |
CF 30-1 | 45.4 | 87.6 | 67.6 | 145 | 73.7 | 56 | 16.1 | 5000 | 2300 | 2030 | 2030 |
CF 30-2 | 45.4 | 87.6 | 67.6 | 145 | 73.7 | 59.3 | 17.3 | 5000 | 2300 | 2220 | 2220 |
