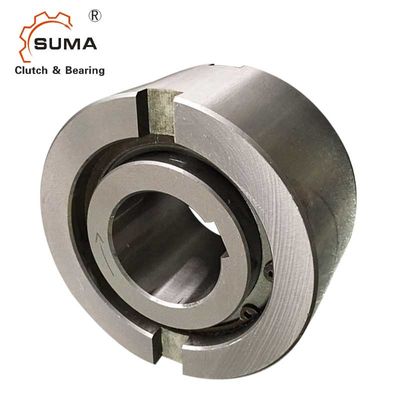

AE12 12 * 37 * 20MM طريقة واحدة الأسطوانة نوع عجلة حرة مخلب تحمل
  • AE12 12 * 37 * 20MM طريقة واحدة الأسطوانة نوع عجلة حرة مخلب تحمل

AE12 12 * 37 * 20MM طريقة واحدة الأسطوانة نوع عجلة حرة مخلب تحمل

مكان المنشأ الصين
اسم العلامة التجارية SUMA
إصدار الشهادات ISO SGS
رقم الموديل AE12
تفاصيل المنتج
اسم المنتج:
قابض عجلة حرة AE12
مادة:
GCr15 تحمل الصلب
قدرة عزم الدوران:
17 نيوتن متر
سرعة الدوران:
3100 دورة في الدقيقة
وحدة الوزن:
0.11 كجم
ضمان:
سنة واحدة
مقاس:
12 * 37 * 20 مم
OEM:
قبول
تسليط الضوء:

نوع الأسطوانة محمل قابض عجلة حرة

,

اتجاه واحد محمل قابض عجلة حرة

,

3100 دورة في الدقيقة اتجاه واحد مخلب تحمل

شروط الدفع والشحن
الحد الأدنى لكمية
5
الأسعار
USD12-USD15 PER PIECE
تفاصيل التغليف
صندوق كرتون
وقت التسليم
10-15 يومًا
شروط الدفع
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض
1000 قطعة في الشهر
وصف المنتج

             AE12 12 * 37 * 20MM طريقة واحدة الأسطوانة نوع عجلة حرة مخلب تحمل

سمات

  النوع AE عبارة عن عجلة حرة من النوع الأسطواني غير مدعومة.المحامل مطلوبة لدعم الأحمال المحورية والشعاعية.يجب أيضًا توفير التشحيم والختم من خلال التثبيت.القطر الخارجي الاسمي هو بُعد محمل كروي قياسي.



الترتيب النموذجي هو تثبيت هذا النوع بجانب محمل بنفس تفاوت قطر السكن.



السباق الداخلي مرتبط بالعمود.يتسم العرق الخارجي بتفاوت h6 ويجب أن يتم تركيبه في مبيت بتفاوت K7.توفر الشقوق الجانبية الإضافية نقلًا إيجابيًا لعزم الدوران.



إذا كان تحمل السكن لـ R6 ، فإن استخدام الشقوق ليس ضروريًا ، ولكن يجب أن يكون السكن قويًا بما يكفي لعدم التمدد بعد التجميع.يمكن أن يقبل هذا التصميم محوريًا عدم محاذاة العرق الداخلي والخارجي لـ ± S / 2.

البيانات الفنية

AE12 12 * 37 * 20MM طريقة واحدة الأسطوانة نوع عجلة حرة مخلب تحمل 0

بند AE12
مادة GCr15
تتحمل ديا. 12 ملم
ديا الخارجي. 37 ملم
العرض (ب) 20 ملم
قدرة عزم الدوران 17 نيوتن
تجاوز الحد من السرعة (السباق الداخلي) 3100 ص / دقيقة
تجاوز السرعة المحددة (السباق الخارجي) 6000 ص / دقيقة
وزن 0.11 كجم
طَرد علبة كرتون أو حسب متطلباتك

الأبعاد والقدرات





يكتب مقاس   تجاوز السرعات   وزن سحب عزم الدوران











AE



دH7

(مم)

تيKN1

(نانومتر)

نإيماكس2)

(دقيقة-1)

نأماكس3)

(دقيقة-1)

دh6

(مم)

د5

(مم)

د6

(مم)

إل

(مم)

س

(مم)

F

(مم)

ه

(مم)

ب

(مم)

ر

(مم)



(كلغ)

تيص



(Ncm)

12 17 3100 6000 37 28 20 20 4.5 0.5 0.8 6 3 0.11 0.7
15 55 2300 5400 47 37 26 30 4.5 0.8 1.2 7 3.5 0.30 3.5
20 146 2000 3600 62 50 35 34 5.5 0.8 1.2 8 3.5 0.55 8.4
25 285 1700 2600 80 68 45 37 6.5 1 1.8 9 4 0.98 14
30 500 1500 2100 90 75 50 44 6.2 1 1.8 12 5 1.50 23
35 720 1300 1950 100 80 55 48 3.8 1 1.8 13 6 2.00 60
40 1030 1200 1700 110 90 60 56 3.8 1.5 1.8 15 7 2.80 72
45 1125 1050 1600 120 95 65 56 3.8 1.5 2.6 16 7 3.30 140
50 2150 950 1300 130 110 75 63 5.8 1.5 2.6 17 8 4.20 180
55 2675 850 1200 140 115 82 67 3.8 2 2.6 18 9 5.20 190
60 3500 800 1100 150 125 90 78 7.6 2 2.6 18 9 6.80 240
70 5813 650 900 170 140 100 95 7.6 2.5 2.6 20 9 10.5 320



التركيب والاقتران

AE12 12 * 37 * 20MM طريقة واحدة الأسطوانة نوع عجلة حرة مخلب تحمل 1

الصور

AE12 12 * 37 * 20MM طريقة واحدة الأسطوانة نوع عجلة حرة مخلب تحمل 2

AE12 12 * 37 * 20MM طريقة واحدة الأسطوانة نوع عجلة حرة مخلب تحمل 3AE12 12 * 37 * 20MM طريقة واحدة الأسطوانة نوع عجلة حرة مخلب تحمل 4
